Delock 12717 Wi-Fi anténa 28 dBi 2.4 GHz
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (58,53 € / kus)
58,53 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
DeLOCK Multiband LTE-MIMO UMTS GSM GNSS anténa 3 x SMA konektor všesmerová montáž na strechu čierna vonkajšia
- Všesmerová anténa SMA čierna
- 28 dBi
- 1,57542 GHz, 1,71 – 2,7, 0,698 – 0,96, 1,598 – 1,610
- 50 ohmov
- Lineárna polarizácia, samica
Technické parametre
- Frekvenčné pásmo: 1,57542 GHz, 1,71 – 2,7, 0,698 – 0,96, 1,598 – 1,610
- Impedancia: 50 ohmov
- Typ kábla: RG-174
- Kategória výrobku
Wi-Fi anténa
- Zisk signálu
28 dBi
- Typ
plochá anténa
- Frekvencia WiFi
2.4 GHz
- Namiesto použitia
vonkajšia
- Pripojenie antény
SMA zástrčka
- Pripojenie antény
SMA zástrčka
- Hmotnosť
1.2 kg
- Počet konektorov
3
- Spôsob montáže
upevnenie pomocou skrutiek
- Polarizácia
Lineárne
- Šírka
100 mm
- V
50 mm
- Dĺžka
250 cm
- Forma
okrúhly
- Dĺžka kábla
3 m
- Prevedenie
prepojovací kábel
- Farba
čierna
IP67
- Káblové použitie
IEC
- UKCA
áno
- Temperatura obratovanja (T-T)
-40 - 80 °C
- Upravljanje moči
5 W
Na stiahnutie
Datasheet
Datasheet 3382538 Delock 12717 Wi-Fi anténa 28 dBi 2.4 GHz
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3382538 Delock 12717 Wi-Fi anténa 28 dBi 2.4 GHz
Popis

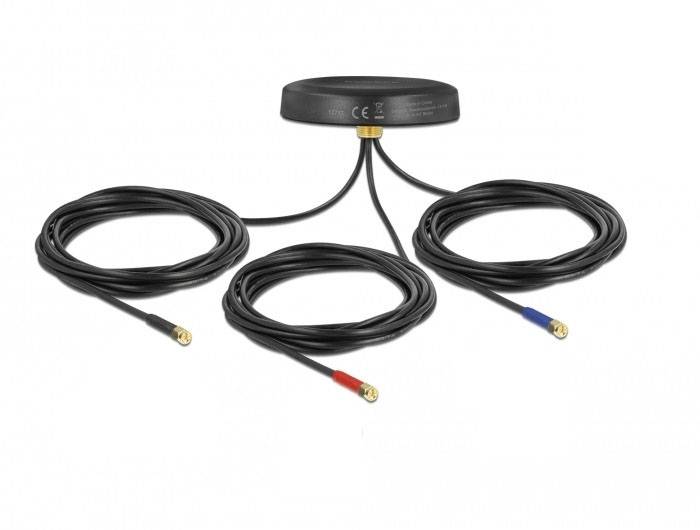

Táto viacpásmová anténa od spoločnosti Delock má tri fyzicky oddelené vysielacie a prijímacie jednotky. Za vysielanie a príjem v týchto oblastiach sú zodpovedné dve antény PIFA, jedna pre LTE a jedna pre GSM/UMTS. Patch anténa GNSS prijíma signály z globálneho navigačného satelitného systému GNSS.
Vďaka svojim vonkajším vlastnostiam je viacpásmová anténa ideálna pre náročné každodenné použitie v oblastiach dopravy, lesníctva a poľnohospodárstva, stavebníctva a námorných aplikácií. Je vodotesný, nárazuvzdorný a možno ho používať v rozšírenom teplotnom rozsahu.
Tento text bol preložený strojovo.
Vďaka svojim vonkajším vlastnostiam je viacpásmová anténa ideálna pre náročné každodenné použitie v oblastiach dopravy, lesníctva a poľnohospodárstva, stavebníctva a námorných aplikácií. Je vodotesný, nárazuvzdorný a možno ho používať v rozšírenom teplotnom rozsahu.
Tento text bol preložený strojovo.
Prevedenie
- Konektory: 3 x SMA konektory
- LTE GSM UMTS:
- Frekvenčný rozsah:
- 0,698 – 0,960 GHz
- 1 710 – 2 700 GHz
- GSM / UMTS / ZigBee / Z-Wave / LoRa / NB-IoT / WLAN 2,4 GHz / Bluetooth
- Zisk antény: 2 dBi
- Impedancia: 50 ohmov
- PSV: 2,5
- Polarizácia: lineárna
- Typ kábla: koaxiálny
- Typ kábla: RG-174
- Priemer kábla: cca 2,7 mm
- Útlm kábla: 1,5 dB pri 1,5 GHz na meter
- GNSS:
- Frekvenčný rozsah:
- GNSS: L1, 1,57542 GHz, 1,598 – 1,610 GHz
- Zisk antény: 3 dBi
- Impedancia: 50 ohmov
- PSV: 2,5
- Polarizácia: RHCP
- Typ kábla: koaxiálny
- Typ kábla: RG-174
- Priemer kábla: cca 2,7 mm
- Útlm kábla: 1,5 dB pri 1,5 GHz na meter
- LNA GNSS:
- Frekvenčný rozsah:
- GNSS: L1, 1,57542 GHz
- Zisk: 28 dBi
- PSV: 2,0
- Impedancia: 50 ohmov
- Prevádzkové napätie: 2,2 – 5,0 V
- Spotreba prúdu: 5 - 15 mA
- Montáž skrutkami
- prevádzková teplota: -40 °C– 85 °C
- Materiál puzdra: ABS
- Farba: čierna
- Ochranný druh IP67
- Farba kábla: čierna
- Dĺžka kábla vrátane konektorov: cca 3 m
- Rozmery (Ø x V): cca 81,0 x 15,5 mm
- Priemer montážneho otvoru: 12 mm
Rady
- Bluetooth® je registrovaná ochranná známka firmy Bluetooth SIG, Inc.
Požiadavky na systém
- Zariadenie s viacerými voľnými SMA konektormi
