Digitus DK-1745-VH-10 DK-1745-VH-10 instalační kabel, CAT 7, S/FTP, 1000 m

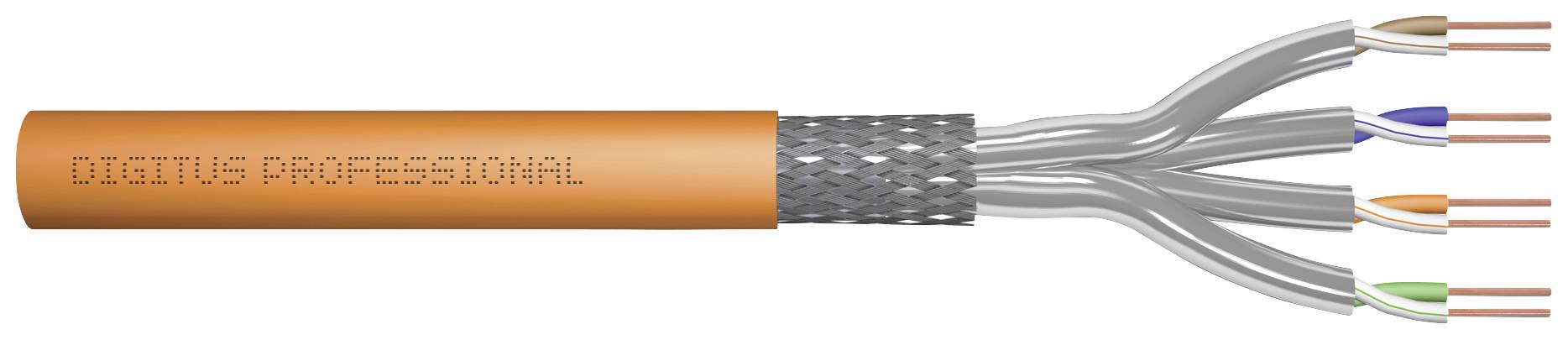

Oranžový kábel s nápisom 'Digitus Professional', ktorý obsahuje štyri tienené vodiče v zelenkavej, modrej, bielej a hnedej farbe.

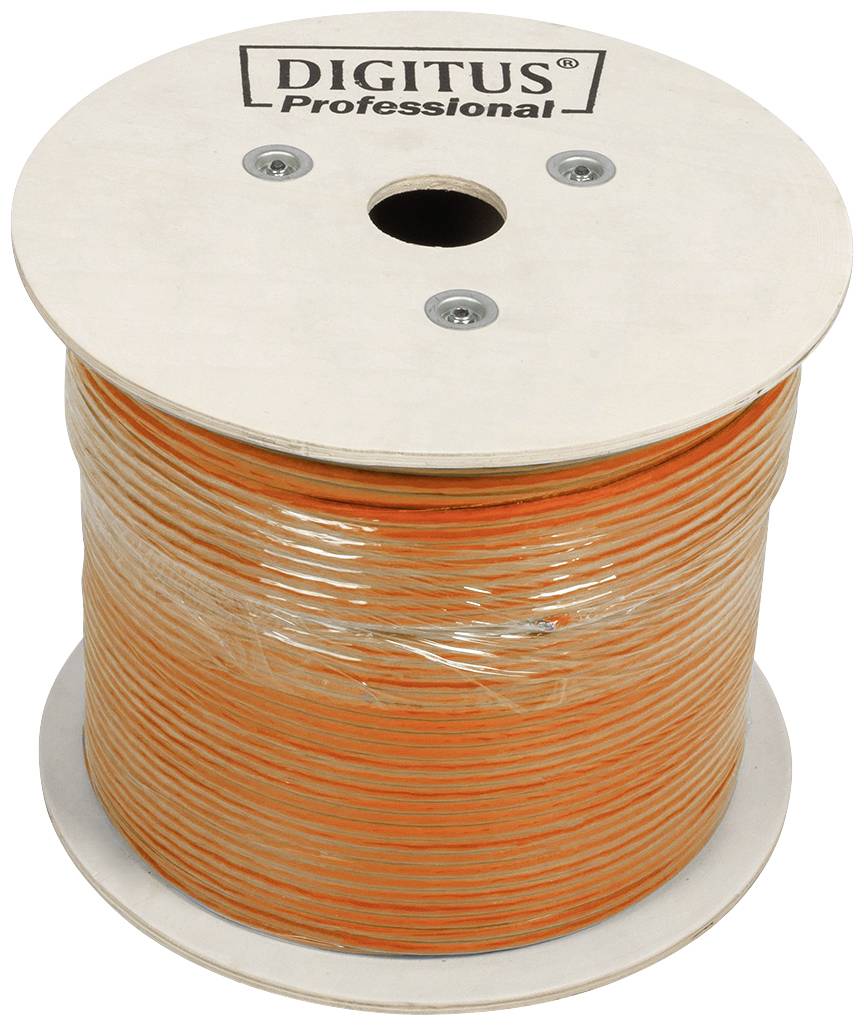

Veľká, okrúhla cievka s oranžovým káblom; označená nápisom 'Digitus Professional' na hornej strane.

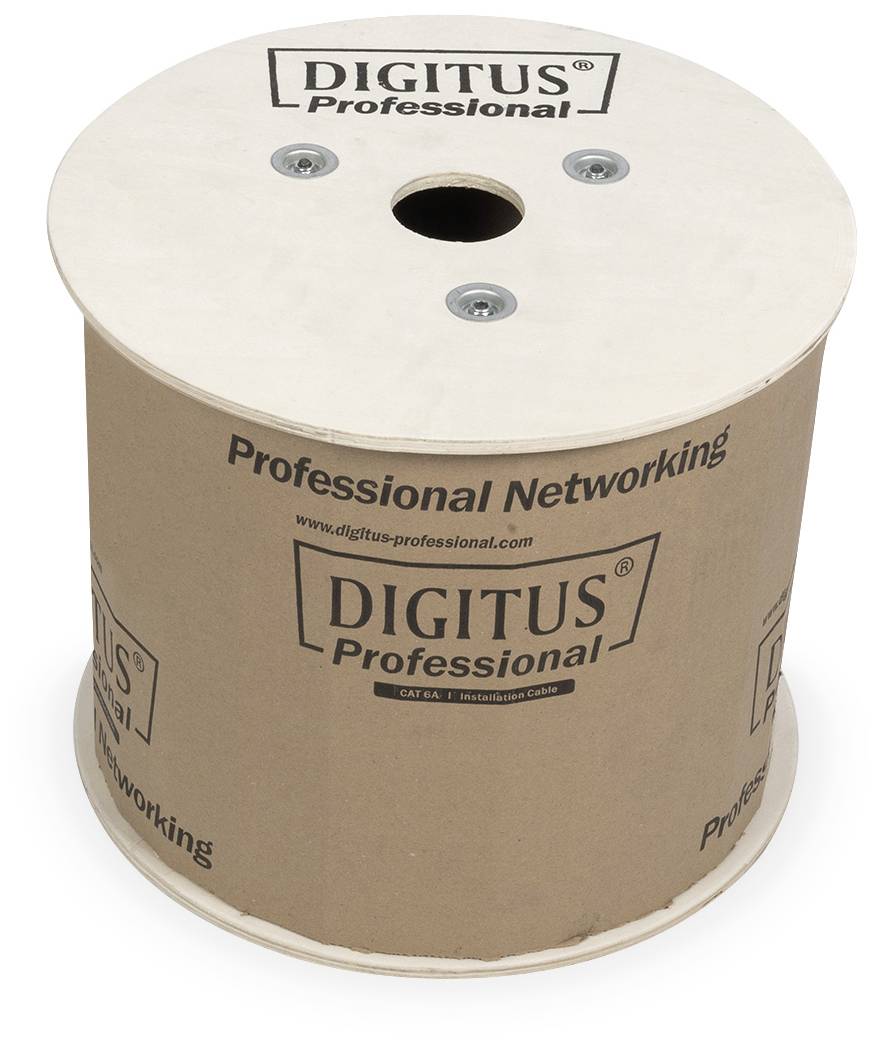

Veľká cievka kábla s nápisom 'DIGITUS Professional' a 'Professional Networking', vyrobená z dreva a lepenky.

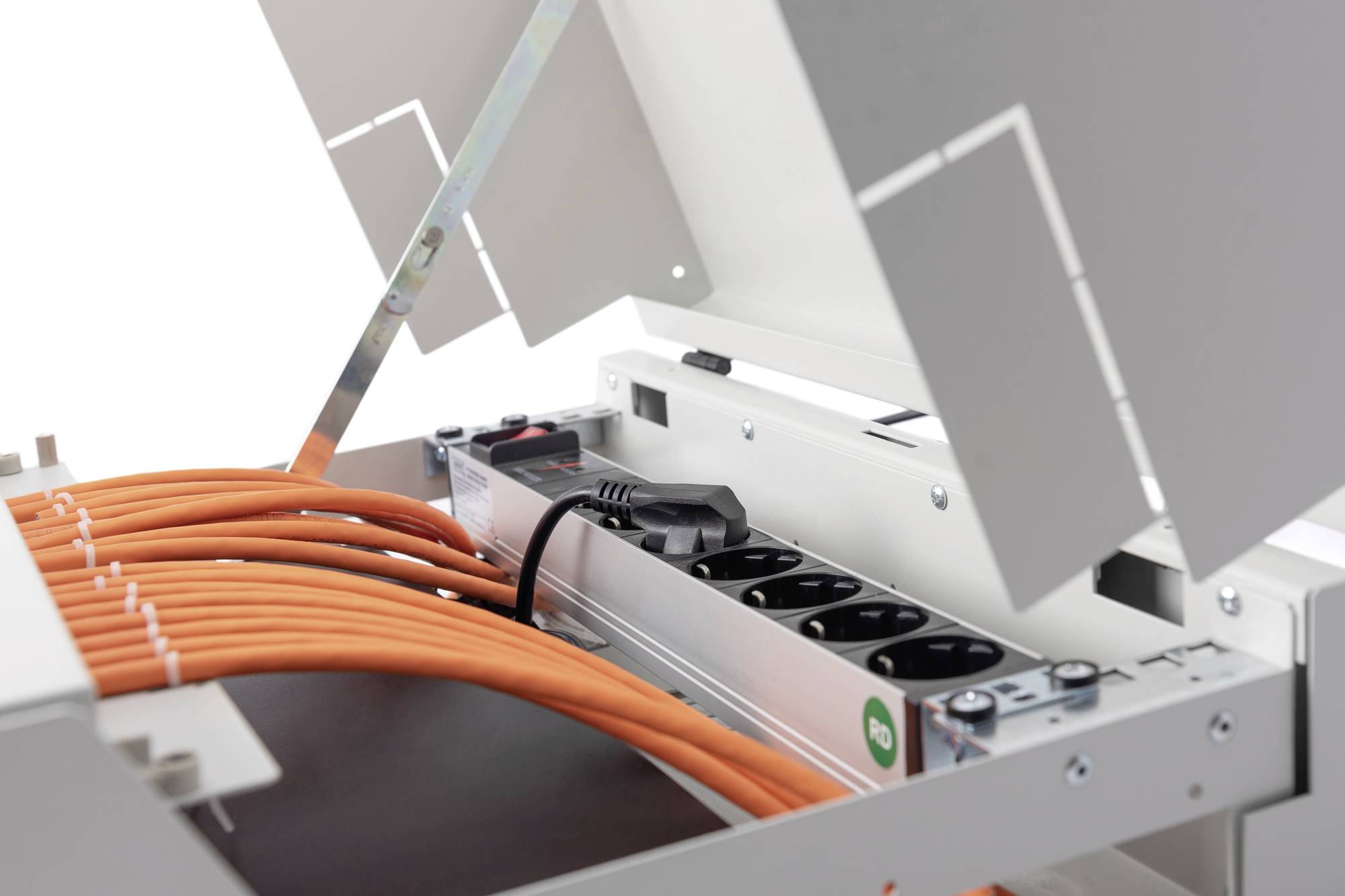

Otvorený kabelový kanál s viacerými oranžovými káblami, ktoré vedú do rozvodnej lišty s niekoľkými zásuvkami.

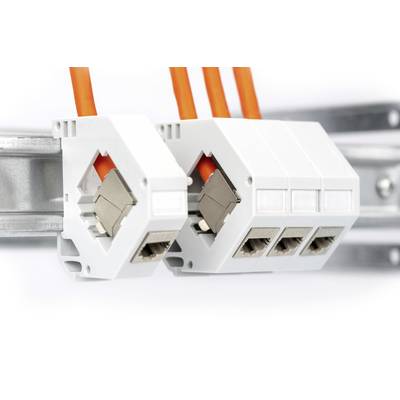

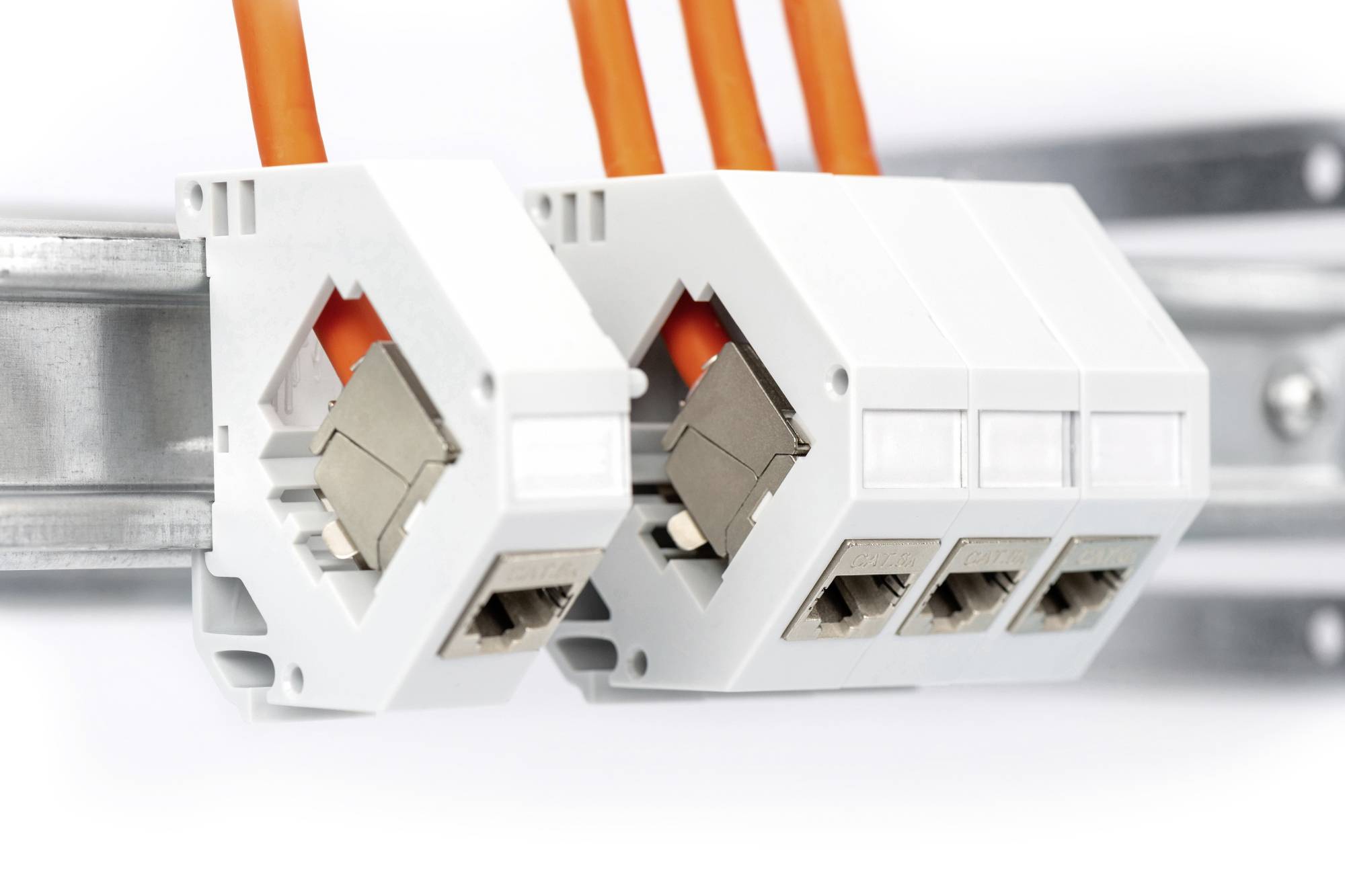

Dva elektrické konektory s oranžovými káblami namontované na kovovej lište.

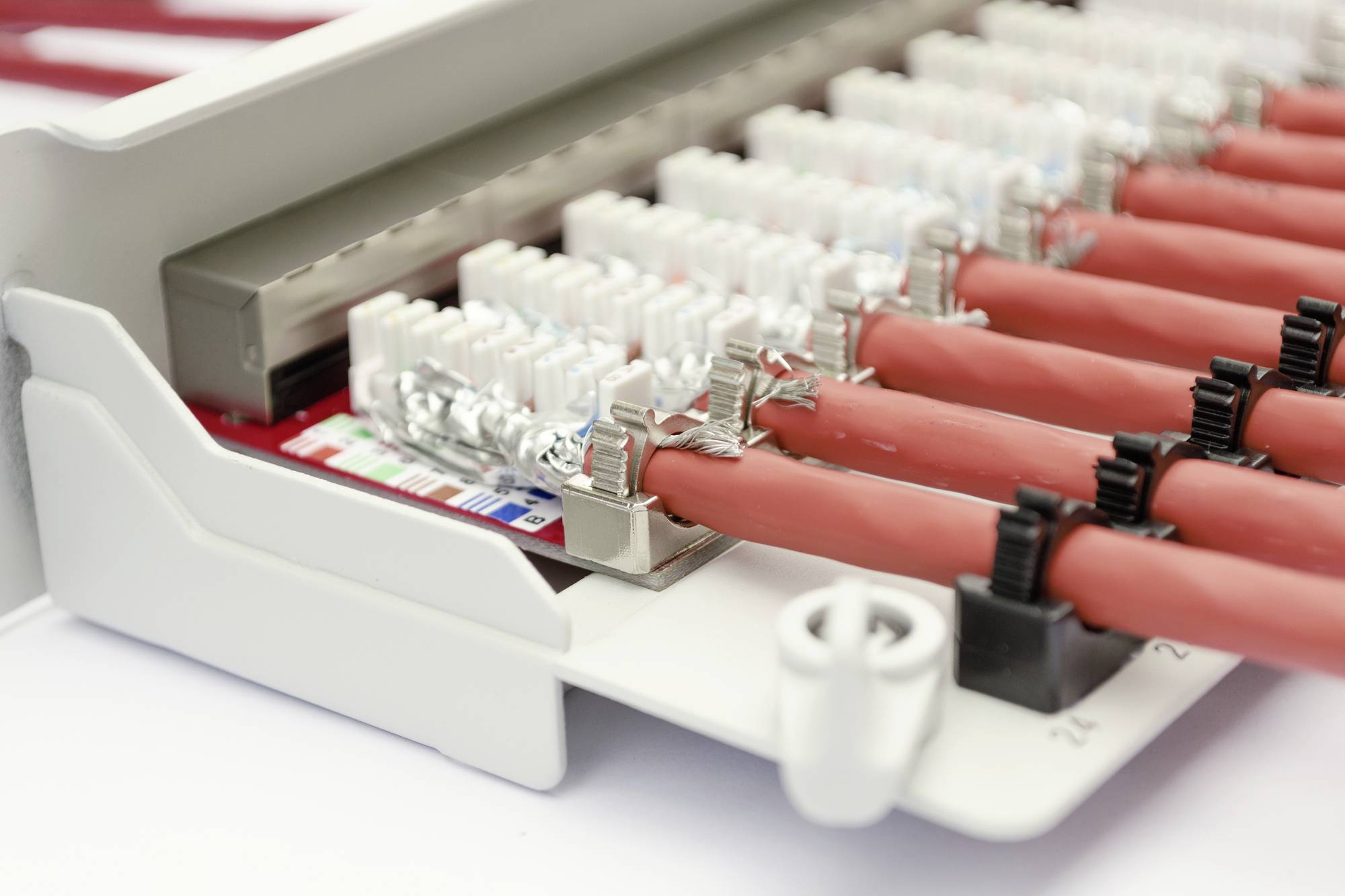

Telekomunikačný rozvádzač s červenými káblami a bielymi spojovaciami svorkami zobrazuje kabeláž pre sieťové pripojenia.

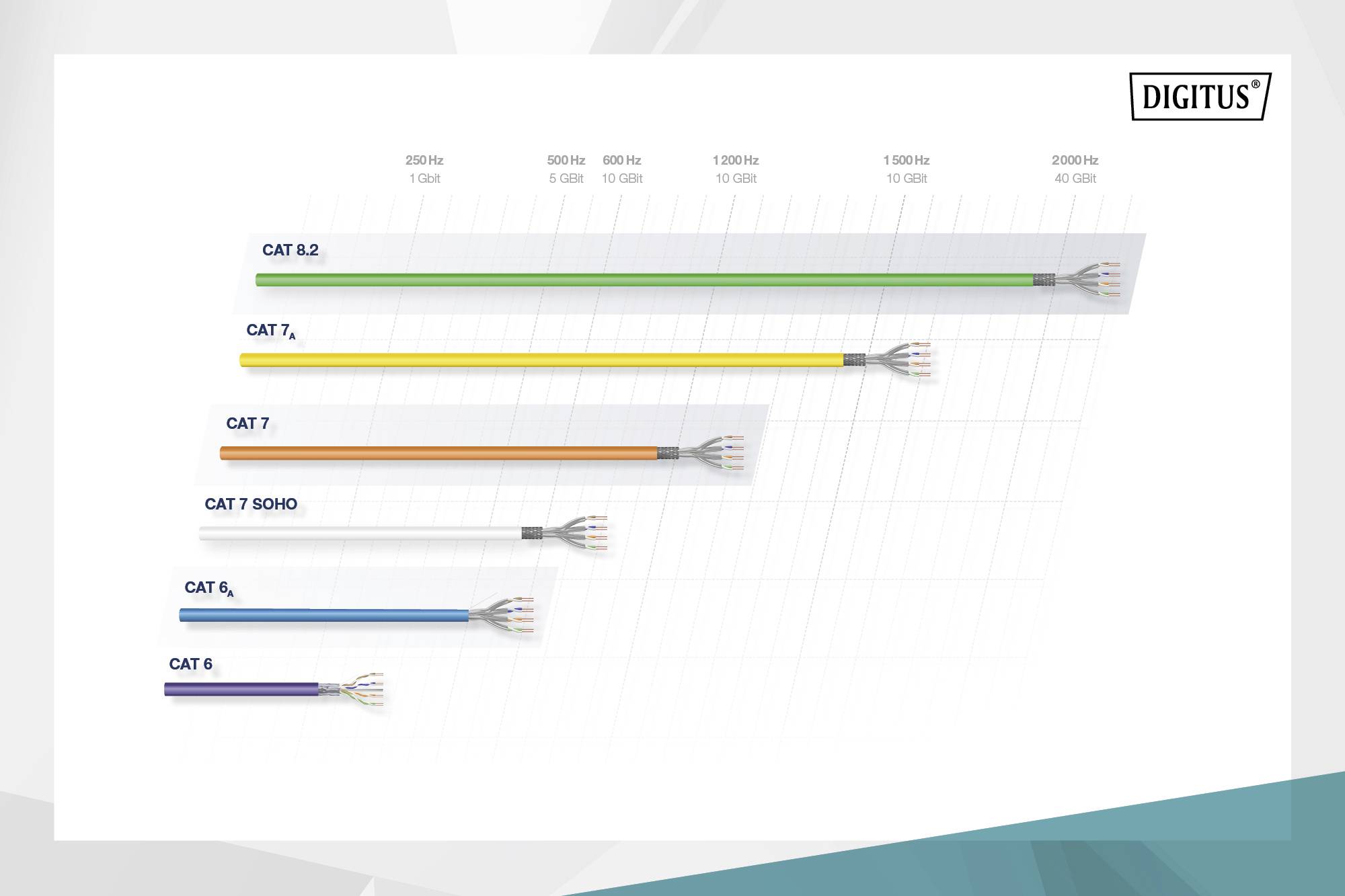

Diagram znázorňuje rôzne sieťové káble: od CAT 8.2 po CAT 6. Dĺžka a frekvencie sa pohybujú od 250 MHz do 2000 MHz, šírka pásma: 1 Gbit až 40 Gbit.

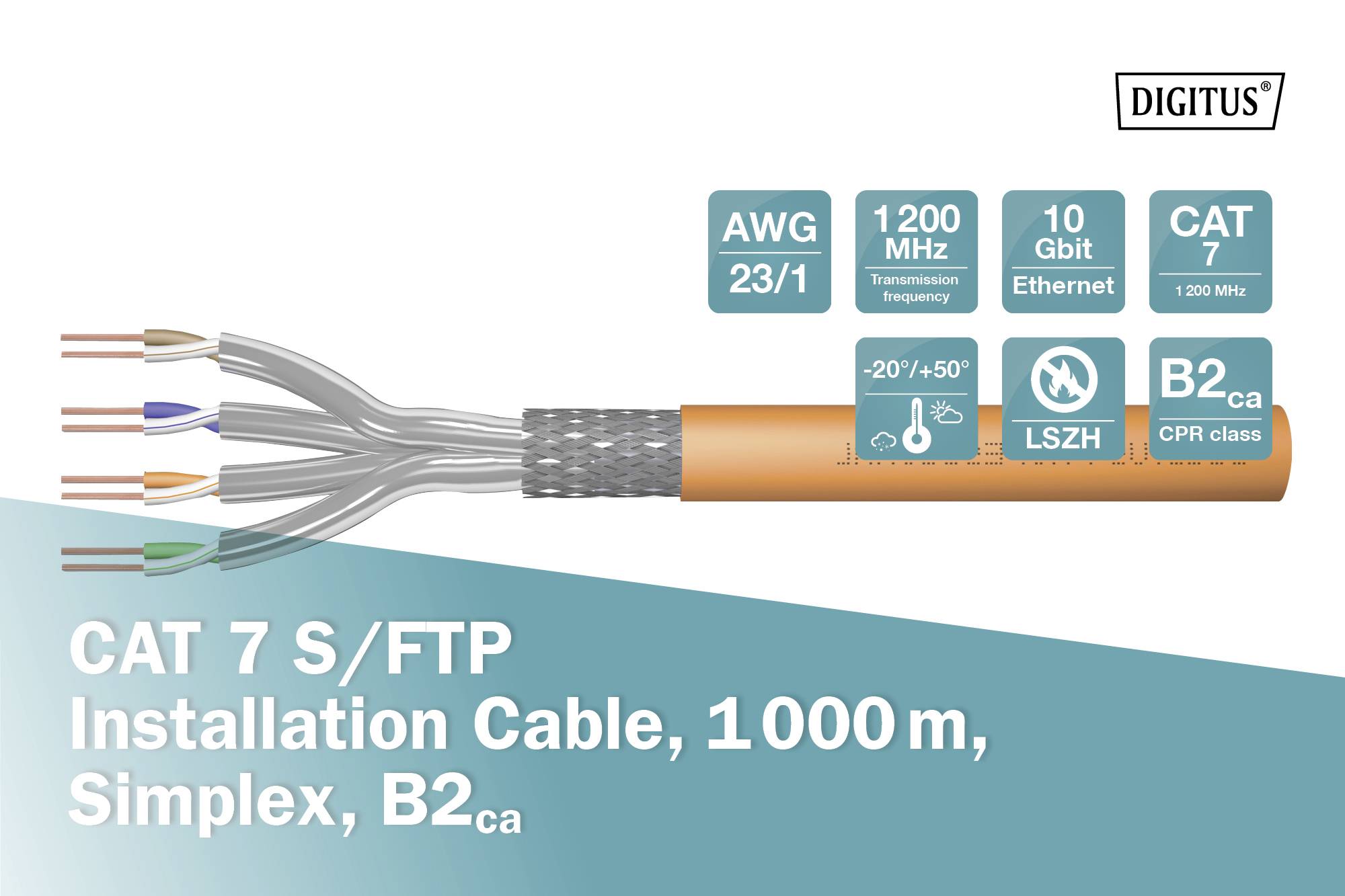

Inštalačný kábel CAT 7 S/FTP, 1000 m, simplex, B2ca, vhodný pre Ethernet s 1200 MHz a 10 Gbit, -20 °C až 50 °C, bezhalogénový.

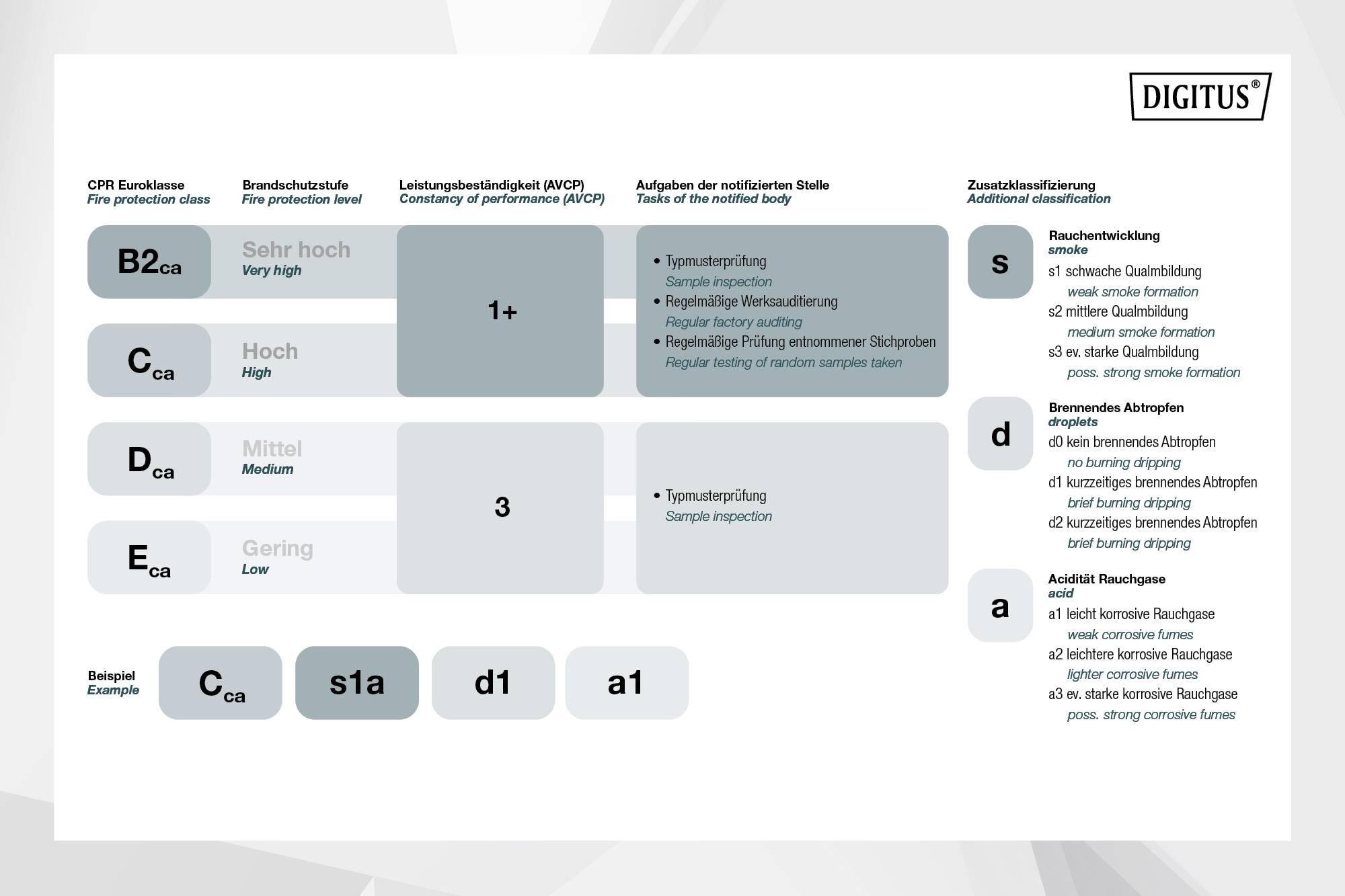

Tabuľka 'Tried výkonnosti': Trieda ochrany B2 'Veľmi vysoká', typová skúška je požadovaná. Triedy C a D majú nižšie požiadavky.

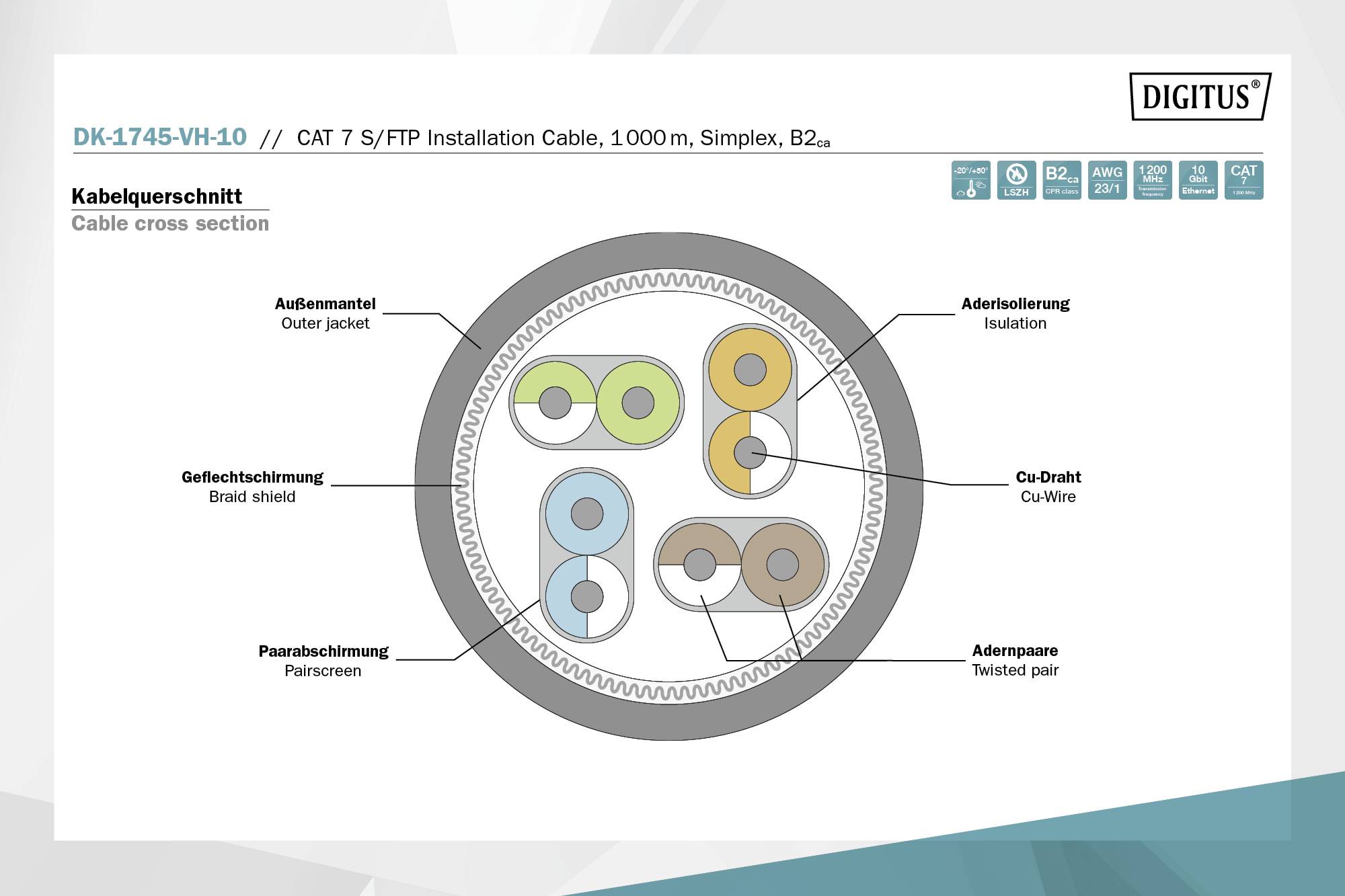

Priečny rez inštalačného kábla CAT 7 S/FTP. Zobrazuje vonkajší plášť, izoláciu, opletený tienič, fóliový tienič a páry vodičov.

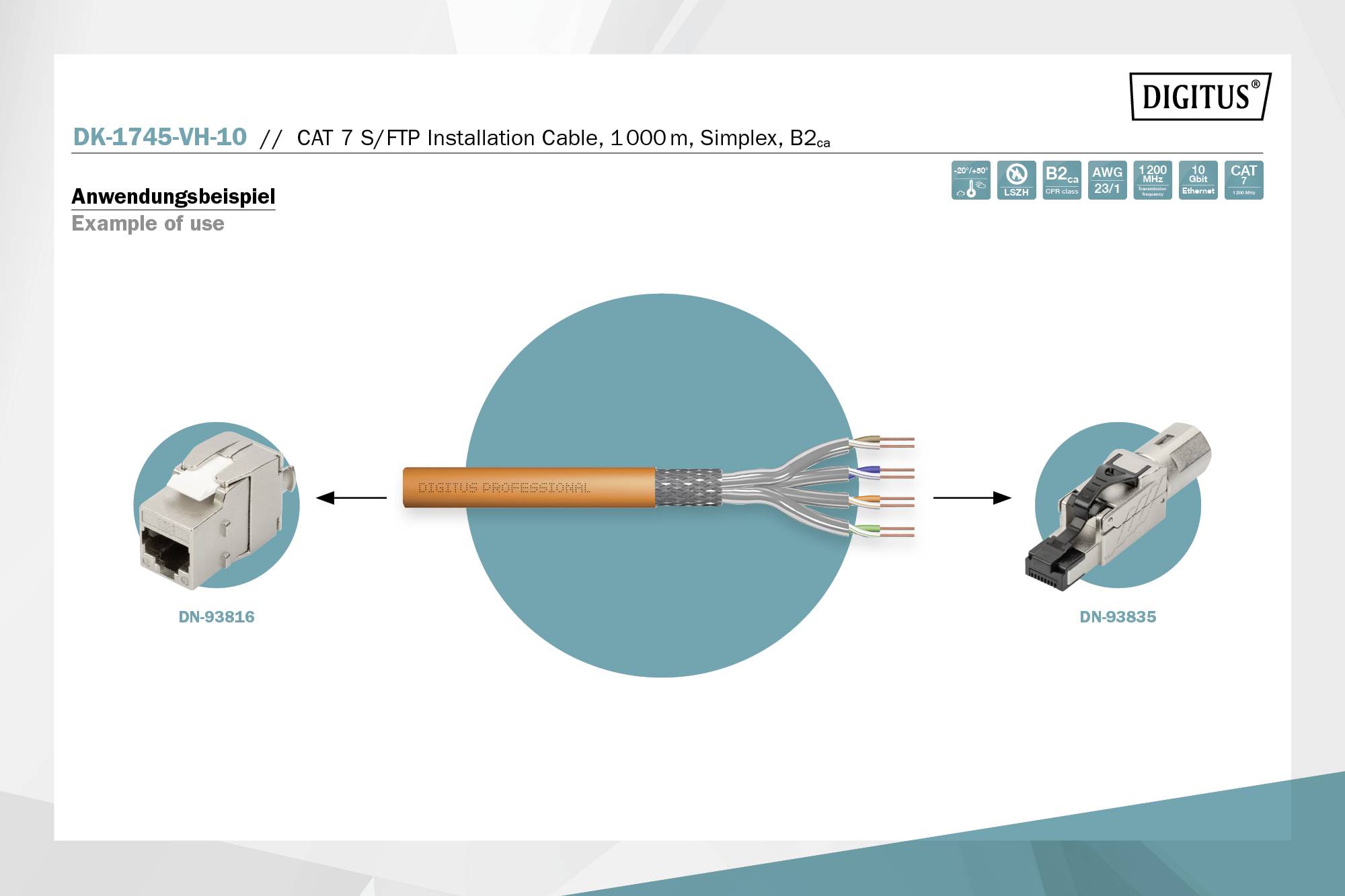

'Príklad použitia inštalačného kábla CAT 7 S/FTP: konektor (DN-93816) vľavo, stred kábla, konektor (DN-93835) vpravo.'

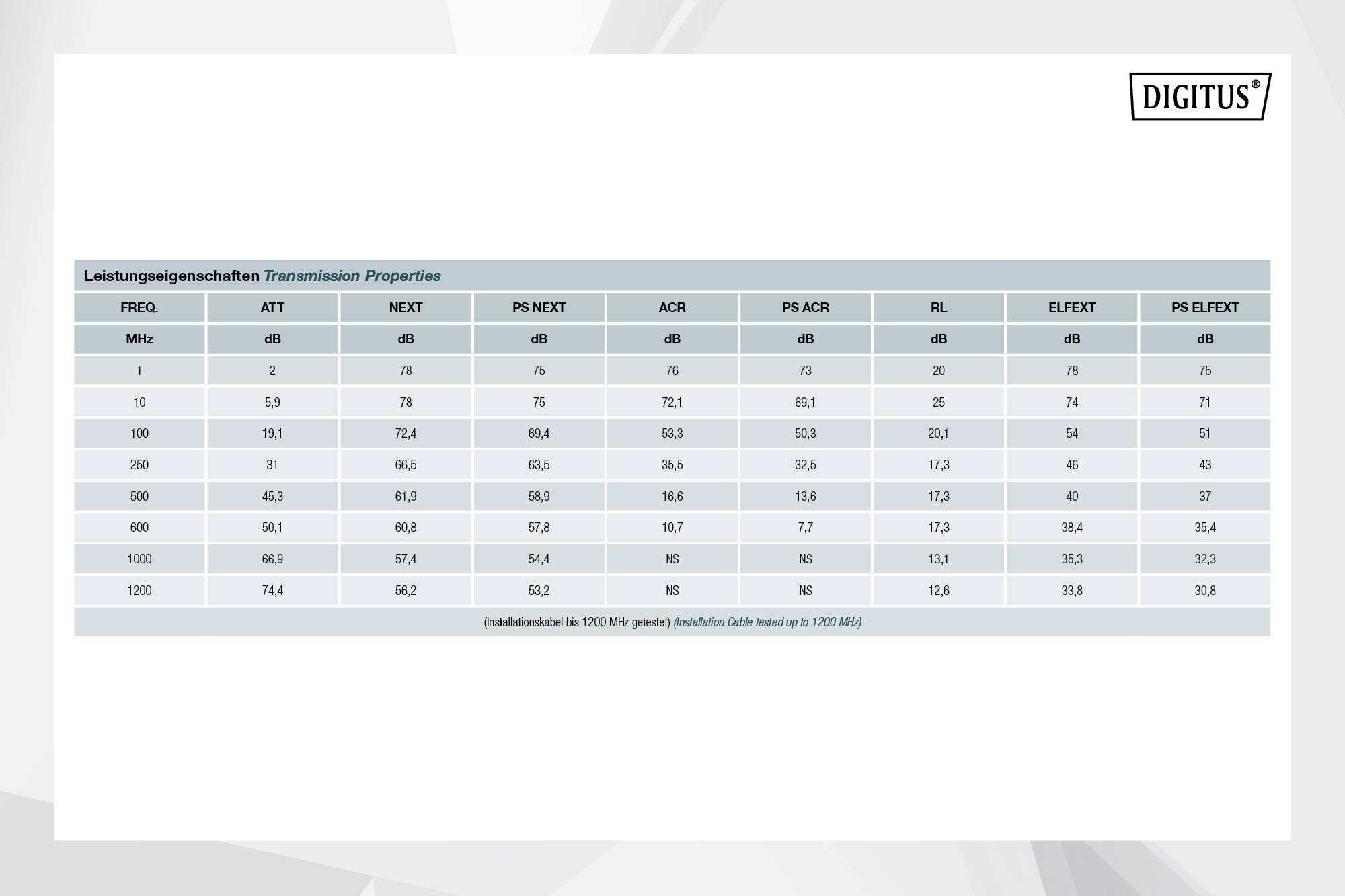

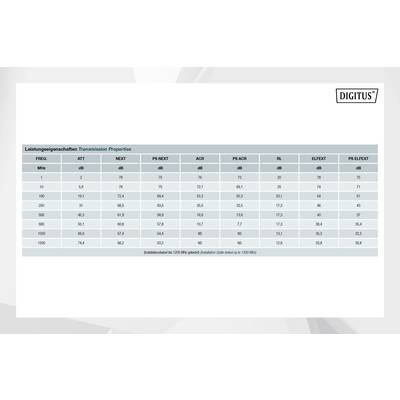

'Tabuľka parametrov výkonu: Frekvencia (MHz), ATT (dB), NEXT (dB), PS NEXT (dB), ACR (dB), PS ACR (dB), RL (dB), Efekt (dB), PS Efekt (dB).'

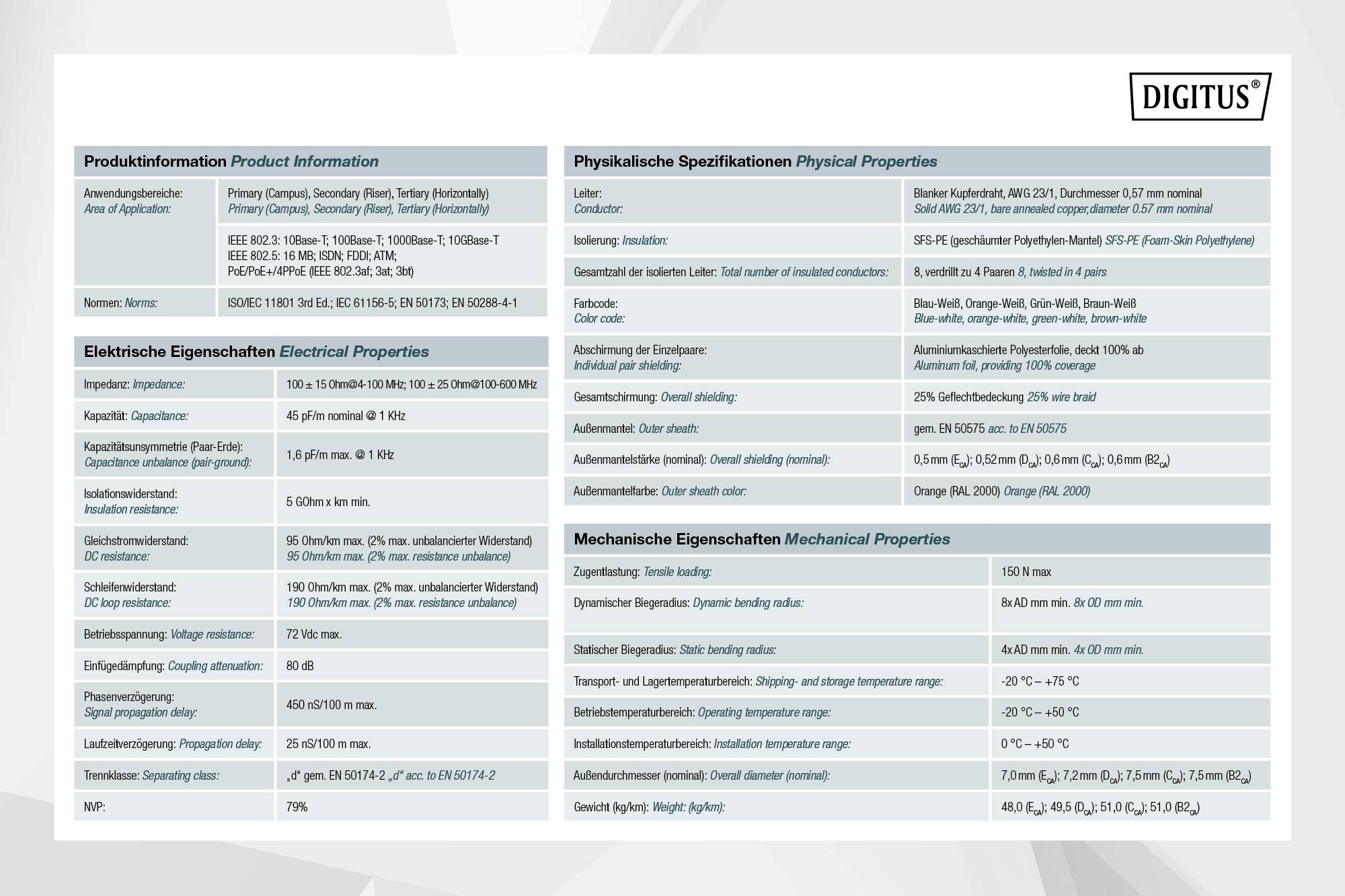

Produktový list 'Digitus', obsahuje informácie o možnostiach použitia, fyzikálnych a elektrických vlastnostiach, ako aj mechanických údajoch.

1/13

Kategória výrobku

instalační kabel

Špecifikácie

CAT 7

Tienenie

S/FTP

Typ kábla

S/FTP

Vlastnosti kábla

jednoduché tienenie

pre vstavanie

bez halogénov

možno namontovať

simplex

dvojžilový tienený

fóliové tienenie

samozhášavý

pre zásuvky širokopásmového kábla

pre port konzoly (router / switch)

pre montáž s husím krkom

tienenie pletivom

kompletné tienenie

tienený

plný drôt

párové tienenie

PE plášť

guľatý

vyvíja málo spalín

guľatý vodič

samohasiace

tuhý

tuhý vnútorný vodič

krútené páry

Datasheety: (PDF)

Doručenie: Št 8. 10.

151 Ks

Množstevná cena (Ks)

Jednotková cena

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (1 m = 0,97 €)

974,80 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

DIGITUS Cat.7 S/FTP inštalačný kábel, 1000 m, simplex, B2ca

10 Gbit Ethernet
Vysielacia frekvencia 1200 MHz
Trvalý odkaz certifikovaný
Podpora PoE Power over Ethernet
BauPVO trieda B2ca (skontrolujte DoP pre klasifikáciu)

Dodatočné informácie:

Technické parametre

Kategória výrobku: instalační kabel

: CAT 7

: S/FTP

Typ kábla: S/FTP

Vlastnosti kábla: jednoduché tienenie
pre vstavanie
bez halogénov
možno namontovať
simplex
dvojžilový tienený
fóliové tienenie
samozhášavý
pre zásuvky širokopásmového kábla
pre port konzoly (router / switch)
pre montáž s husím krkom
tienenie pletivom
kompletné tienenie
tienený
plný drôt
párové tienenie
PE plášť
guľatý
vyvíja málo spalín
guľatý vodič
samohasiace
tuhý
tuhý vnútorný vodič
krútené páry
Zobraziť viac

Vonkajší Ø: 7.5 mm

Šírka: 7.5 mm

V: 7.5 mm

Farba: oranžová

Frekvencia (max.): 1200 MHz

Obsah: 1000 m

AWG max.: 23

Packed: áno

Merací prístroj: áno

Číslo výrobcu: DK-1745-VH-10

Typ: DK-1745-VH-10

Izolačný materiál: polyuretan (PE)

Min. rozsah teploty, variabilný: -20 °C

Max. rozsah teploty, variabilný: 50 °C

Min. rozsah teploty, pevný: -20 °C

Max. rozsah teploty, pevný: 50 °C

Bezhalogénový: áno

Max. dodacie množstvo v ks: 1000 m

Krútená dvojlinka (časť 1): Áno (1)

Na stiahnutie

Datasheet

Datasheet 3124582 Digitus DK-1745-VH-10 DK-1745-VH-10 instalační kabel, CAT 7, S/FTP, 1000 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3124582 Digitus DK-1745-VH-10 DK-1745-VH-10 instalační kabel, CAT 7, S/FTP, 1000 m

Popis

Inštalačný kábel Digitus Cat 7 je určený na použitie v štruktúrovaných dátových centrách a kabeláži budov v súlade s ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1. Kábel je ideálny na prenos analógových a digitálnych dát a podporuje POE a POE+. Tieniaca konštrukcia pozostáva z jednotlivo tienených párov s pocínovaným medeným opletením, ktoré zaisťuje vynikajúce tienenie a elektrické hodnoty.

Tento text bol preložený strojovo.

Prevedenie

Vodič: holý medený drôt, AWG 23/1
Systém(y) na hodnotenie a overovanie stálosti výkonu: Systém 3
Izolácia: SFS-PE (plášť z penového polyetylénu)
Celkový počet izolovaných vodičov: 8, stočených do 4 párov
Kód farby: Modro-biela, oranžovo-biela, zeleno-biela, hnedo-biela
Tienenie jednotlivých párov: polyesterová fólia laminovaná hliníkom, krytie 100%
Celkové tienenie: medené opletenie
Vonkajší plášť: Eca až B2ca podľa EN 50575; ĽSZH
Hrúbka vonkajšieho plášťa (nominálna): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
Farba: oranžová (RAL 2008)
Mechanické vlastnosti:
Odľahčenie ťahu: 150N max.
Dynamický polomer ohybu: 8x OD mm min.
Statický polomer ohybu: 4x OD mm min.
Rozsah prepravných a skladovacích teplôt: -20 °C až +60 °C
Rozsah prevádzkovej teploty: -20°C až +50°C
Rozsah montážnej teploty: 0°C až +50°C
Vonkajší priemer simplex (nominálny): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
Hmotnosť (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
Elektrické vlastnosti:
Impedancia: 100±15 ohmov @ 4 - 1000 MHz; 100 ± 25 OHM @ 100-600 MHz
Kapacita: 45 pF/m nominálna pri 1 kHz
Nevyváženosť kapacity (pár-zem): 1,6 pF/m max. pri 1 kHz
Izolačný odpor: 5 GOhm x km min.
DC odpor: 95 ohmov/km max. (2% max. nevyvážený odpor)
Odpor slučky: 190 ohmov/km max. (2% max. nevyvážený odpor)
Prevádzkové napätie: 72 Vdc max.
Vonkajší plášť: Dca-s2 d1 a1 podľa EN 50575; ĽSZH
Strata spojky: CA-Typ 1b
Fázové oneskorenie: 450 nS/100 m max.
Časové oneskorenie prechodu: 10 nS/100 m max.
Trieda oddelenia: „d“ podľa EN 50174-2
NVP: 79 %
Sortiment: Inštalačný kábel Twisted Pair
Kategória: CAT 7
Tienenie: S-FTP, páry tienené kovovou fóliou a opletením
BauPVO: B2ca
Dĺžka: 1000 m
Farba oranžová
Konštrukcia kábla: 4 x 2 AWG 23/1, pevný krútený pár
Kabát: LSOH
