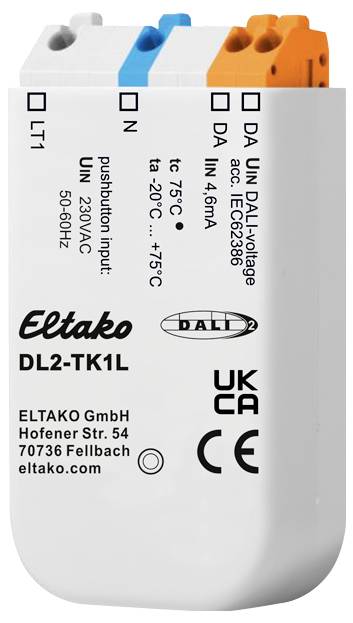

DL2-TK1L Eltako DALI snímač kláves pod omietku

Kompaktný riadiaci modul DALI-2 s 1 spínacím vstupom. Pre zapustenú montáž. Dĺžka 59 mm, šírka 33 mm, hĺbka 15 mm. Trieda ochrany: IP 20. Spotreba prúdu DALI 4,6mA. Certifikácia DALI-2. DALI2 je najnovšia generácia štandardu DALI s rozšírenou funkčnosťou. Zariadenia DALI2 tiež podporujú všetky predchádzajúce funkcie DALI, a preto sú spätne kompatibilné. Kompaktný riadiaci modul DALI-2 s 1 spínacím vstupom pre 230V AC. DL2-TK1L je napájaný zbernicou DALI, nie je potrebné žiadne samostatné napájanie. Pripojenie na svorky DALI je nezávislé na polarite. Galvanické oddelenie medzi spínacím vstupom a rozhraním DALI. Na tú istú linku DALI je možné nainštalovať viacero modulov s podporou viacerých masterov. Integrovaný aplikačný ovládač DALI-2. Každému vstupu je možné priradiť jednotlivé príkazy DALI, efektívny dosah a spínacie funkcie. Okrem štandardných príkazov DALI umožňuje aplikačný ovládač aj ovládanie DALI DT8: Tunable White a RGB(W), ako aj makrá. Modul má inštanciu DALI-2 (typ tlačidla, podľa IEC62386-301) pre jednoduchú integráciu. Podporuje krátke stlačenie, dlhé stlačenie (s opakovaním pre stlmenie) a prepínanie. Vhodné pre tlačidlá aj prepínače. Alternatívna funkcia tlačidiel, každému zo vstupov je možné priradiť druhú funkciu, ktorú je možné aktivovať/deaktivovať príkazom scény na zbernici DALI. Konfigurovateľné správanie pri zapnutí. DL2-TK1L je napájaný zbernicou DALI, nie je potrebné žiadne samostatné napájanie. Pripojenie na svorky DALI je nezávislé na polarite. Použitie a funkcia: DL2-TK1L slúži ako univerzálny modul na ovládanie svietidiel kompatibilných s DALI. Funkciu spínacieho vstupu je možné individuálne nastaviť. Na nastavenie je možné použiť softvérový nástroj DALI Cockpit, rovnako ako pri iných ovládacích zariadeniach Lunatone. V zásade sa rozlišuje medzi aplikačným kontrolérom a inštanciami DALI-2. Aplikačný kontrolér vedie k priamym riadiacim príkazom DALI, ktoré sú okamžite vykonávané ovládačmi DALI. Inštancie DALI-2 generujú správy o udalostiach, ktoré sú interpretované a ďalej spracované riadiacimi jednotkami vyššej úrovne (WAGO, Beckhoff, LUNATONE DALI-2 KNX Gateway). Ovládače aplikácií a inštancie môžu byť aktívne súčasne. Stav pri dodaní: Základná konfigurácia je implementovaná už v stave pri dodaní (výrobné nastavenia). Toto je možné v prípade potreby zmeniť a prispôsobiť aktuálnej aplikácii.

Tento text bol preložený strojovo.
