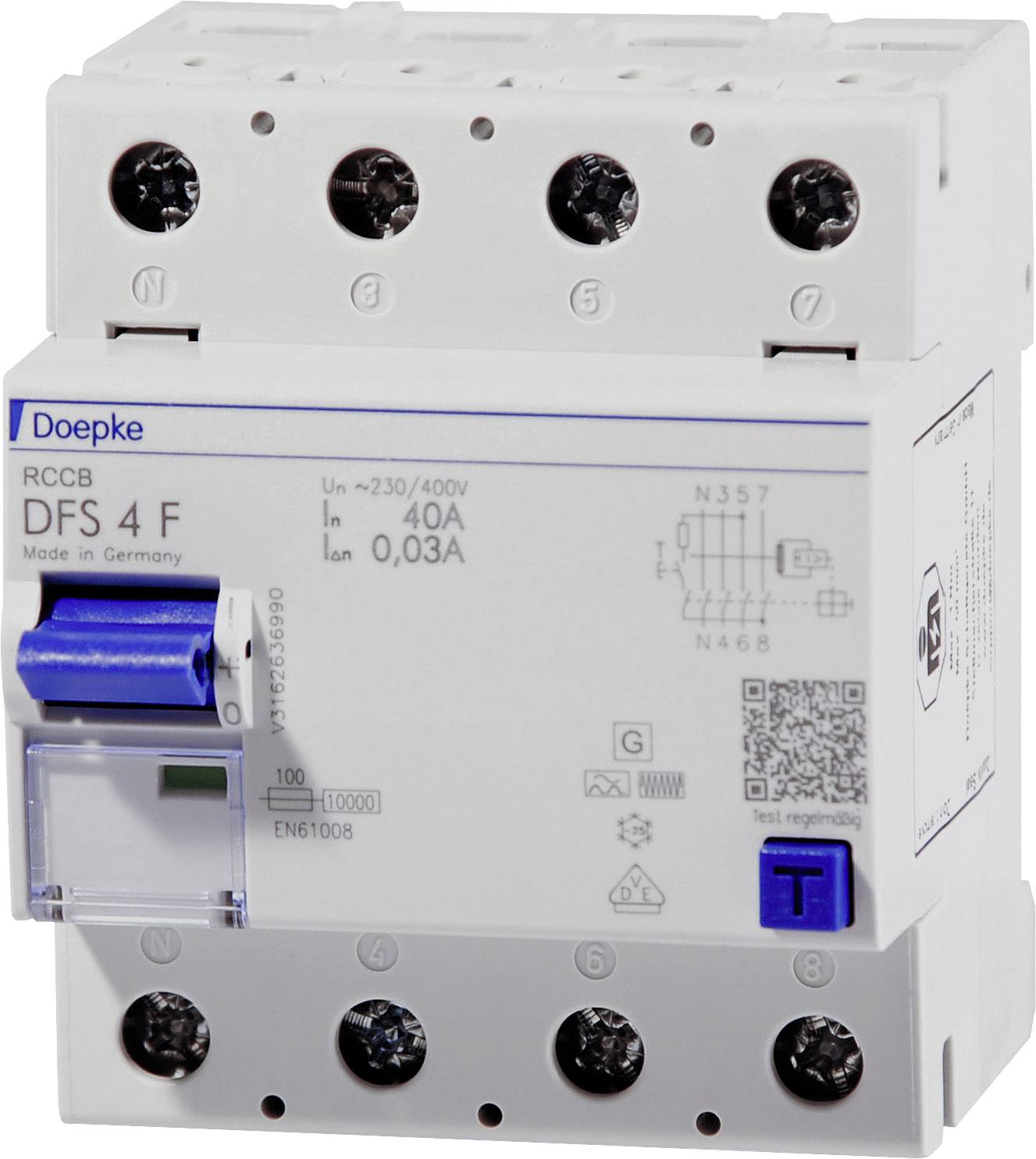

Doepke 09134820 DFS4 040-4/0,03-F ochranný prúdový spínač rýchly -F- 4-pólové 40 A 0.03 A 400 V

Prúdové chrániče (RCCB) vypnú napájanie, ak sa vyskytnú nebezpečne vysoké zvyškové prúdy. Týmto spôsobom chránite ľudí, zvieratá a rastliny. DFS 4 sú dvoj- alebo štvorpólové ističe zvyškového prúdu pre jedno alebo trojfázové siete. V štandardnej verzii sú kompaktné zariadenia úzke so štyrmi modulmi. Sú k dispozícii s mnohými rôznymi typmi zvyškových prúdov a prevedením pre menovité prúdy do 125 A. Veľké dvojstupňové svorky môžu pojať aj veľké prierezy vodičov. Spustená poloha multifunkčného prepínača uľahčuje riešenie problémov. Pri označovaní pomáha bezplatný softvér na označovanie. Prepínače typu F sú citlivé na rôzne frekvencie. Nezávisle od sieťového napätia chránia pred impulznými a striedavými reziduálnymi prúdmi, ako aj pred reziduálnymi prúdmi so zmiešanými frekvenciami inými ako 50 Hz. Sú odolnejšie voči nárazovým prúdom a búrkam. Štandardné prístroje sú určené na monitorovanie obvodov s menovitým napätím 230 V / 400 V a menovitou frekvenciou 50 Hz. Vlastnosti: - citlivé na striedavé a pulzujúce priame zvyškové prúdy sieťovej frekvencie (typ A), ako aj na striedavé zvyškové prúdy so zmiešanými frekvenciami? 50 Hz - vysoká odolnosť proti poruchovým prúdom a následným prúdovým impulzom napájaným zo siete - malá veľkosť pre všetky menovité prúdy; - vysoká odolnosť proti skratu; - Obojstranné dvojúrovňové svorky pre veľké prierezy vodičov a pripojenie na koľajnicu; - ukazovateľ polohy spínača; - Okno na prezeranie štítkov; - Multifunkčný prepínač s tromi polohami: „zapnutý“, „vypnutý“, „spustený“; - K dispozícii aj vo verzii „HD“ - Neutrálna poloha vodiča vľavo, k dispozícii ako N vpravo aj bez príplatku. Typ montáže: - Rýchla montáž na montážnu lištu - Akákoľvek montážna poloha - Akýkoľvek smer napájania Oblasti použitia: - Moderné domové inštalácie s LED osvetľovacími systémami a jednofázovými frekvenčnými meničmi; - Ideálne pre systémy, v ktorých sú RCCB typu A náchylné na chybné vypnutie v dôsledku zvyškových prúdov prepätia.; - Obchodné a priemyselné zariadenia so systémami TN-S, TT a TN-CS, v ktorých sa používajú výkonové elektronické zariadenia bez galvanického oddelenia sietí, ako sú napr. B. spínané zdroje napájania, vysokofrekvenčné meniče, fotovoltické systémy a systémy UPS s beztransformátorovými striedačmi; - Je vylúčené použitie v sieťach TN-C a na ochranu systémov, v ktorých môžu elektronické zariadenia spôsobiť hladké zvyškové prúdy jednosmerného prúdu. Neexistuje tu komplexná ochrana. Pre takéto aplikácie odporúčame naše prúdové chrániče citlivé na AC / DC (typ B alebo B +). Poznámky: - vhodné pre použitie v sieťach so striedavým prúdom 50 Hz; - Nepoužívať v sieťach s jednosmerným prúdom alebo na výstupnej strane riadeného elektrického zariadenia, ako napr B. Určené frekvenčné meniče.

Tento text bol preložený strojovo.
