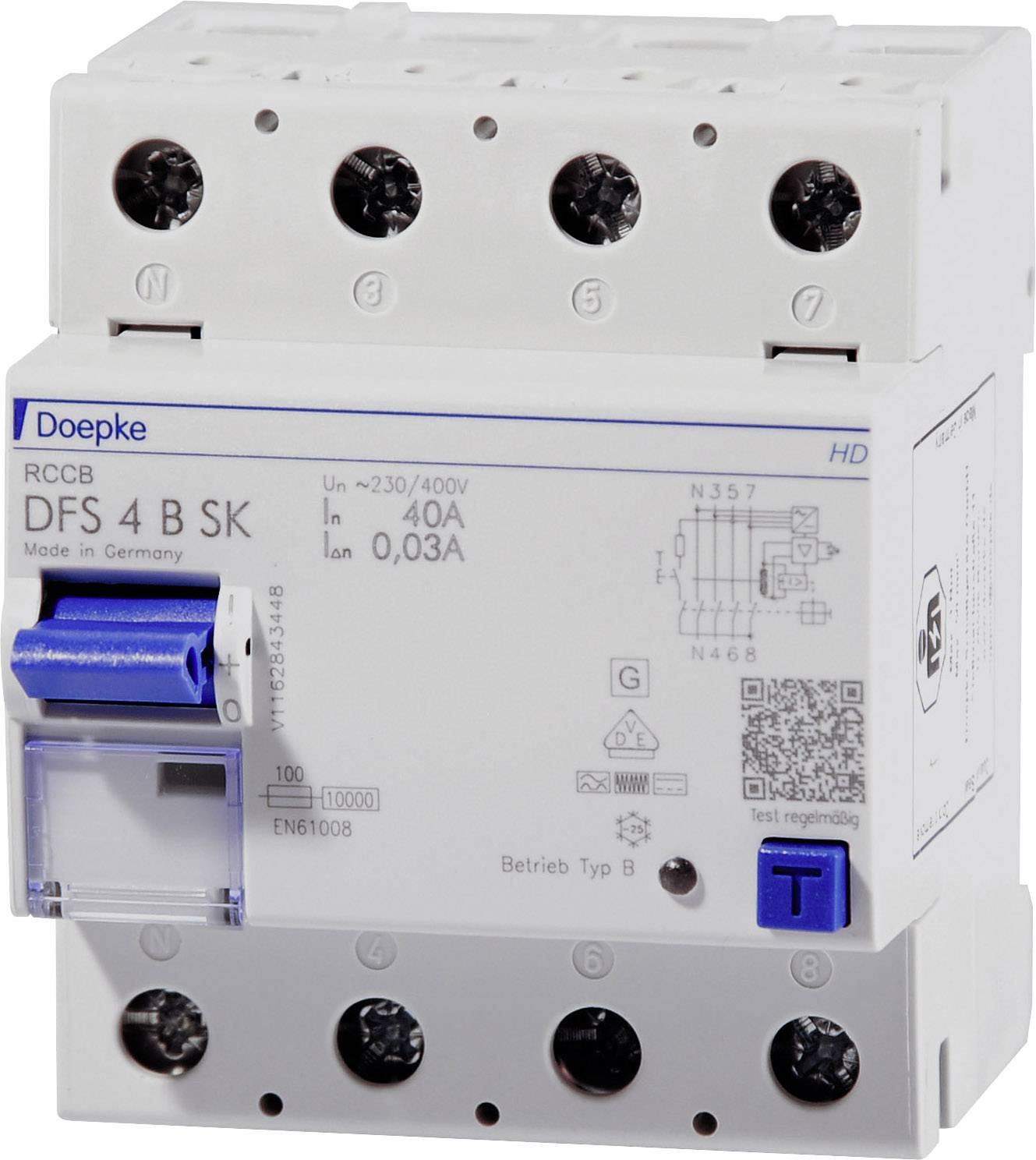

Doepke 09134998HD DFS 4 040-4/0,03-B SK HD 4polig 40A ochranný prúdový spínač B 4-pólové 40 A 0.5 A 400 V

Prúdové chrániče (RCCB) vypnú napájanie, ak sa vyskytnú nebezpečne vysoké zvyškové prúdy. Týmto spôsobom chránite ľudí, zvieratá a rastliny. DFS 4 sú dvoj- alebo štvorpólové ističe zvyškového prúdu pre jedno alebo trojfázové siete. V štandardnej verzii sú kompaktné zariadenia úzke so štyrmi modulmi. Sú k dispozícii s mnohými rôznymi typmi zvyškových prúdov a prevedením pre menovité prúdy do 125 A. Veľké dvojstupňové svorky môžu pojať aj veľké prierezy vodičov. Spustená poloha multifunkčného prepínača uľahčuje riešenie problémov. Pri označovaní pomáha bezplatný softvér na označovanie. Prepínače typu B sú citlivé na AC / DC. Chránia pred impulznými a striedavými zvyškovými prúdmi, zvyškovými prúdmi so zmiešanými frekvenciami a hladkými zvyškovými prúdmi jednosmerného prúdu pri frekvenciách do 150 kHz. Sú odolnejšie voči nárazovým prúdom a búrkam. Prúdové chrániče série SK znamenajú ochranu pred zvyškovým prúdom a vysokú dostupnosť systému. Vyznačujú sa nižšou citlivosťou odozvy pri vyšších frekvenciách. Charakteristická krivka SK je optimalizovaná pre systémy, v ktorých sa nevyžaduje požiarna ochrana. Štandardné prístroje sú určené na monitorovanie obvodov s menovitým napätím 230 V / 400 V a menovitou frekvenciou 50 Hz. Vďaka vzduchotesne zapuzdrenej spúšti zo špeciálnej zliatiny a zámku spínača z nehrdzavejúcej ocele sú prúdové chrániče v prevedení HD chránené najmä pred koróziou, škodlivými plynmi, vlhkosťou a silnými výkyvmi teploty. Vlastnosti: - vysoká odolnosť proti prevádzkovým únikom a poruchovým prúdom pri frekvenciách od 1 kHz; - spĺňa požiadavky stavebných predpisov VDE 0664-10, VDE 0664-40, ÖVE / ÖNORM E 8601 - univerzálny prúd citlivý na poruchové prúdy s frekvenciami a zmiešanými frekvenciami od 0 Hz (plynulý jednosmerný prúd) do 150 kHz; - elektromagnetická kompatibilita podľa VDE 0664-30 a VDE 0839-6-2 (odolnosť proti rušeniu pre priemyselné aplikácie) - vypínanie nezávislé od sieťového napätia v prípade zvyškových prúdov typu A; - Napäťovo závislá detekcia hladkých zvyškových prúdov jednosmerného prúdu a zvyškových prúdov striedavého prúdu s frekvenciami? 50/60 Hz; - plná funkčnosť so sieťovým napätím najmenej 50 V AC na ľubovoľných dvoch aktívnych vodičoch - malá veľkosť pre všetky menovité prúdy; - vysoká odolnosť proti skratu; - Obojstranné dvojúrovňové svorky pre veľké prierezy vodičov a pripojenie na koľajnicu; - ukazovateľ polohy spínača; - Okno na prezeranie štítkov; - Multifunkčný prepínač s tromi polohami: „zapnutý“, „vypnutý“, „spustený“; - Neutrálna poloha vodiča vľavo, tiež k dispozícii ako N vpravo bez ďalších poplatkov. Typ montáže: - Rýchla montáž na montážnu lištu - Akákoľvek montážna poloha - Napájanie najlepšie zhora Oblasti použitia: - Obchodné a priemyselné inštalácie so systémami TN-S, TT a TN-CS, v ktorých sa zariadenia na výkonovú elektroniku používajú bez galvanického oddelenia siete, ako napr. . B. frekvenčné meniče, spínané napájacie zdroje, vysokofrekvenčné meniče, fotovoltaické systémy a systémy UPS s beztransformátorovými invertormi. Poznámky: - vhodné pre použitie v sieťach so striedavým prúdom 50 Hz; - RCCB pre iné frekvencie na požiadanie; - Nepoužívať v sieťach s jednosmerným prúdom alebo na výstupnej strane riadeného elektrického zariadenia, ako napr B. Určené frekvenčné meniče.

Tento text bol preložený strojovo.
