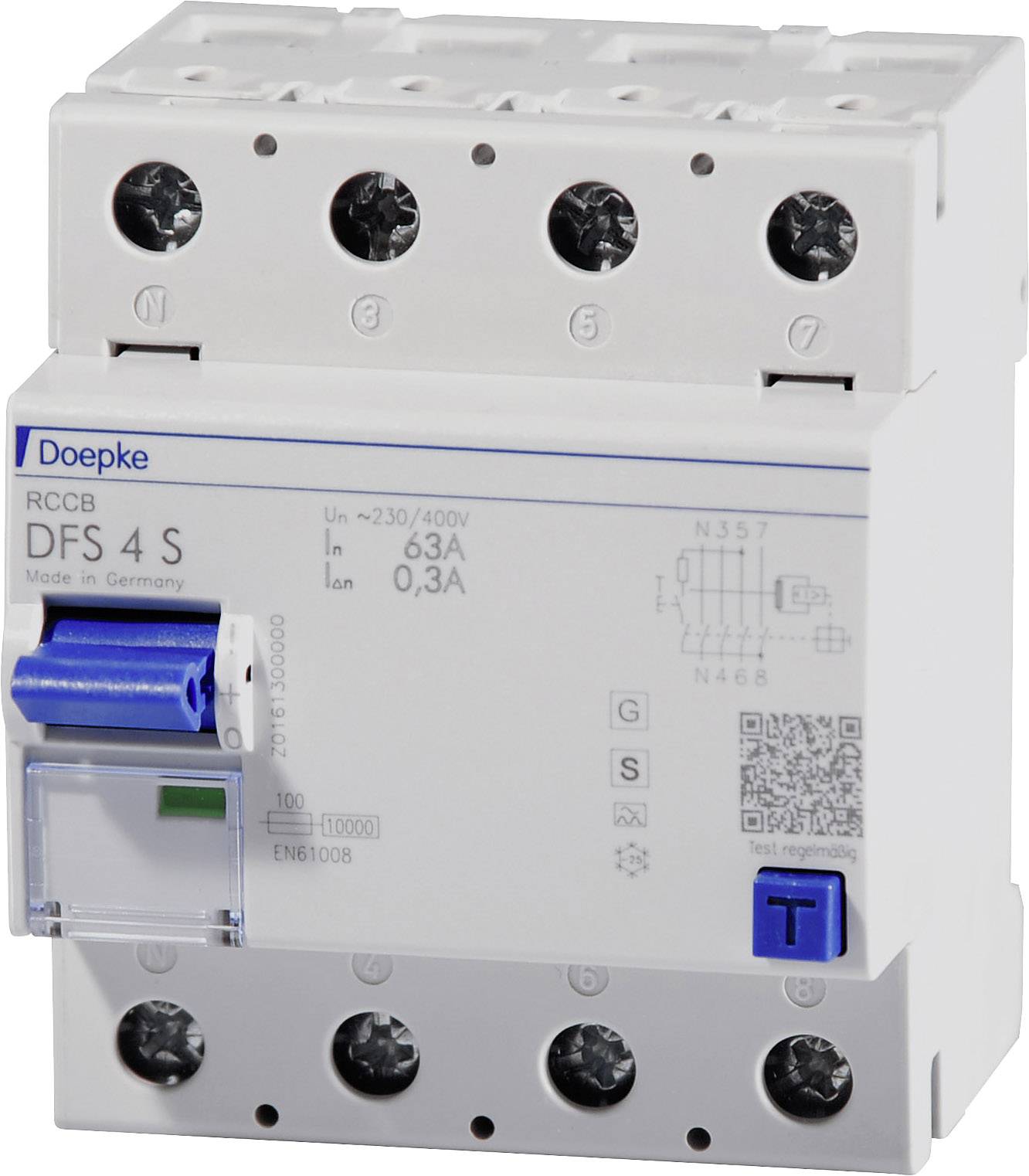

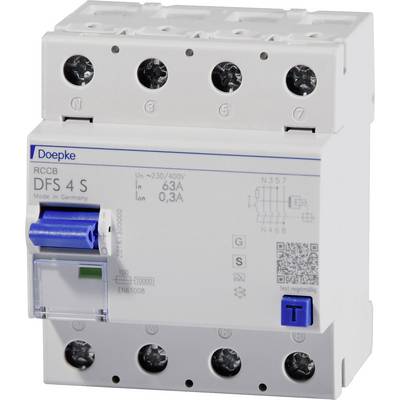

Doepke 09136905 DFS4 040-4/0,30-A S 40/0,3A 4polig ochranný prúdový spínač A 4-pólové 40 A 0.3 A 230 V, 400 V

Prúdové chrániče (RCCB) vypnú napájanie, ak sa vyskytnú nebezpečne vysoké zvyškové prúdy. Týmto spôsobom chránite ľudí, zvieratá a rastliny. DFS 4 sú dvoj- alebo štvorpólové ističe zvyškového prúdu pre jedno alebo trojfázové siete. V štandardnej verzii sú kompaktné zariadenia úzke so štyrmi modulmi. Sú k dispozícii s mnohými rôznymi typmi zvyškových prúdov a prevedením pre menovité prúdy do 125 A. Veľké dvojstupňové svorky môžu pojať aj veľké prierezy vodičov. Spustená poloha multifunkčného prepínača uľahčuje riešenie problémov. Pri označovaní pomáha bezplatný softvér na označovanie. Prepínače typu A sú citlivé na impulz a striedavý prúd. Táto funkcia je nezávislá od sieťového napätia. Selektívne ističe zvyškového prúdu sa používajú v systémoch s rozloženým rozdelením. V prípade poruchy sa aktivuje iba spínač, v ktorého časti je prítomný poruchový prúd. Selektívne RCCB poskytujú protipožiarnu a poruchovú ochranu (v prípade nepriameho kontaktu), ale nie dodatočnú ochranu (priamy kontakt, osobná ochrana). Štandardné prístroje sú určené na monitorovanie obvodov s menovitým napätím 230 V / 400 V a menovitou frekvenciou 50 Hz. Vlastnosti: - oneskorenie odozvy pre selektívne vykonávanie; - vysoká odolnosť proti nárazovým poruchovým prúdom a napájaným sieťovým napätiam nasledujúcim prúdovým impulzom - nezávislé vypínanie sieťového a pomocného napätia; - citlivé na striedavé a pulzujúce priame poruchové prúdy (typ A) - malé rozmery pre všetky menovité prúdy; - vysoká odolnosť proti skratu; - Obojstranné dvojúrovňové svorky pre veľké prierezy vodičov a pripojenie na koľajnicu; - ukazovateľ polohy spínača; - Okno na prezeranie štítkov; - Multifunkčný prepínač s tromi polohami: „zapnutý“, „vypnutý“, „spustený“; - K dispozícii aj vo verzii „HD“ - Neutrálna poloha vodiča vľavo, k dispozícii ako N vpravo aj bez príplatku. Typ montáže: - Rýchla montáž na montážnu lištu - Akákoľvek montážna poloha - Akýkoľvek smer napájania Oblasti použitia: - Hlavné rozvody v široko rozšírených zdrojoch napájania so systémami TN-S, TT a TN-CS, napr. B. pre kempingy, prístavy, záhradné kolónie, výstavisko. Selektívne ističe zvyškového prúdu chránia káble od hlavného rozvodu k podružnému rozvodu. - Je vylúčené použitie v sieťach TN-C a na ochranu systémov, v ktorých môžu elektronické zariadenia spôsobiť plynulé zvyškové prúdy jednosmerného prúdu alebo zvyškové prúdy s frekvenciami inými ako 50 Hz. Neexistuje tu komplexná ochrana. Pre takéto aplikácie odporúčame naše prúdové chrániče citlivé na AC / DC (typ B alebo B +). Poznámky: - Aby sa zabezpečila selektivita RCCB, musí byť menovitý zvyškový prúd selektívneho RCCB minimálne o jednu úroveň vyšší ako je úroveň okamžitého spínača za ním.

Tento text bol preložený strojovo.
