Doepke 09164901 DFS4 100-4/0,03-A 4polig 100/0,03A ochranný prúdový spínač A 4-pólové 100 A 0.03 A 400 V

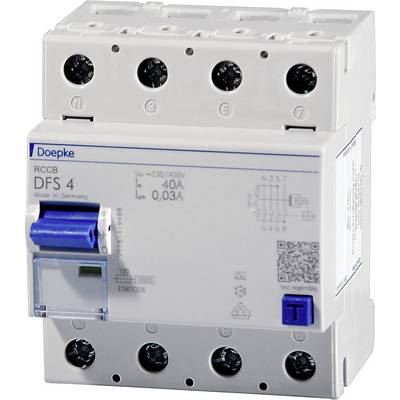

Prúdový chránič (RCD) s označením 'Doepke', model 'DFS 4', menovitý prúd 40 A, vybavovací prúd 0,03 A.

Kategória výrobku

ochranný prúdový spínač

Pólov

Spúšťacie charakteristika

Jmenotivý zvyškový prúd

0.03 A

Menovitý prúd - filter

100 A

Datasheety: (PDF)

Doručenie: Ut 6. 10.

3 Ks

Počet

Celkom (543,90 € / kus)

543,90 €

bez DPH.

Doprava zadarmo

Už len 3 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Prúdový chránič DOEPKE FI DFS4 100-4 / 0,03-A 4-pólový 100 / 0,03A

Rýchla montáž na montážnu lištu
Akákoľvek inštalačná poloha
Akýkoľvek smer podávania

Technické parametre

Kategória výrobku: ochranný prúdový spínač

Pólov: 4

Spúšťacie charakteristika: A

Jmenotivý zvyškový prúd: 0.03 A

Menovitý prúd: 100 A

Menovitý prúd - filter: 100 A

Obsah: 1 ks

Menovité napätie: 400 V

UKCA: Nie je relevantné

Varianty(Všetky ceny sú bez DPH.)

Menovitý prúd - filter

Spúšťacie charakteristika

Kategória výrobku

Jmenotivý zvyškový prúd

Doepke 09164901 DFS4 100-4/0,03-A 4polig 100/0,03A ochranný prúdový spínač A 4-pólové 100 A 0.03 A 400 V

Objednávacie číslo:2136281

Tento produkt

100 A

ochranný prúdový spínač

0.03 A

Doepke 09134818 DFS4 040-4/0,03-EV 4polig 40/0,03A ochranný prúdový spínač A 4-pólové 40 A 0.03 A 400 V

Objednávacie číslo:2136276

40 A

ochranný prúdový spínač

0.03 A

Doepke 09176901 DFS4 125-4/0,30-A 4polig 125/0,3A ochranný prúdový spínač A 4-pólové 125 A 0.3 A 400 V

Objednávacie číslo:2136282

125 A

ochranný prúdový spínač

0.3 A

Doepke 09124901 DFS4 025-4/0,03-A 4polig 25/0,03A ochranný prúdový spínač A 4-pólové 25 A 0.03 A 230 V, 400 V

Objednávacie číslo:2136303

25 A

ochranný prúdový spínač

0.03 A

Doepke 09146901 DFS4 063-4/0,30-A 4polig 63/0,3A ochranný prúdový spínač A / 10 kA 4-pólové 63 A 0.3 A 230 V, 400 V

Objednávacie číslo:2136307

63 A

A / 10 kA

ochranný prúdový spínač

0.3 A

Doepke 09166901 DFS4 100-4/0,30-A 4polig 100/0,3A prúdový chránič 3fázový A 4-pólové 100 A 0.3 A 230 V, 400 V

Objednávacie číslo:2136315

100 A

prúdový chránič

0.3 A

Doepke 09136905 DFS4 040-4/0,30-A S 40/0,3A 4polig ochranný prúdový spínač A 4-pólové 40 A 0.3 A 230 V, 400 V

Objednávacie číslo:2136319

40 A

ochranný prúdový spínač

0.3 A

Doepke 09146905 DFS4 063-4/0,30-A S 4polig 63/0,3A ochranný prúdový spínač A 4-pólové 63 A 0.3 A 230 V, 400 V

Objednávacie číslo:2136336

63 A

ochranný prúdový spínač

0.3 A

Doepke 09144901 DFS4 063-4/0,03-A 4polig 63/0,03A prúdový chránič A 4-pólové 63 A 0.03 A 230 V, 400 V

Objednávacie číslo:2136344

63 A

prúdový chránič

0.03 A

Doepke 09136901 DFS4 040-4/0,30-A 4polig 40/0,3A prúdový chránič A 4-pólové 40 A 0.3 A 230 V, 400 V

Objednávacie číslo:2136345

40 A

prúdový chránič

0.3 A

Na stiahnutie

Datasheet

Datasheet 2136281 Doepke 09164901 DFS4 100-4/0,03-A 4polig 100/0,03A ochranný prúdový spínač A 4-pólové 100 A 0.03 A 400 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2136281 Doepke 09164901 DFS4 100-4/0,03-A 4polig 100/0,03A ochranný prúdový spínač A 4-pólové 100 A 0.03 A 400 V

Popis

Prúdové chrániče (RCCB) vypnú napájanie, ak sa vyskytnú nebezpečne vysoké zvyškové prúdy. Týmto spôsobom chránite ľudí, zvieratá a rastliny. DFS 4 sú dvoj- alebo štvorpólové ističe zvyškového prúdu pre jedno alebo trojfázové siete. V štandardnej verzii sú kompaktné zariadenia úzke so štyrmi modulmi. Sú k dispozícii s mnohými rôznymi typmi zvyškových prúdov a prevedením pre menovité prúdy do 125 A. Veľké dvojstupňové svorky môžu pojať aj veľké prierezy vodičov. Spustená poloha multifunkčného prepínača uľahčuje riešenie problémov. Pri označovaní pomáha bezplatný softvér na označovanie. Prepínače typu A sú citlivé na impulz a striedavý prúd. Táto funkcia je nezávislá od sieťového napätia. Štandardné prístroje sú určené na monitorovanie obvodov s menovitým napätím 230 V / 400 V a menovitou frekvenciou 50 Hz. Vlastnosti: - vypínanie nezávislé od siete a pomocného napätia; - citlivé na striedavé a pulzujúce priame poruchové prúdy (typ A) - malé rozmery pre všetky menovité prúdy; - vysoká odolnosť proti skratu; - Obojstranné dvojúrovňové svorky pre veľké prierezy vodičov a pripojenie na koľajnicu; - ukazovateľ polohy spínača; - Okno na prezeranie štítkov; - Multifunkčný prepínač s tromi polohami: „zapnutý“, „vypnutý“, „spustený“; - K dispozícii aj vo verzii „HD“ - Neutrálna poloha vodiča vľavo, k dispozícii ako N vpravo aj bez príplatku. Typ montáže: - Rýchla montáž na montážnu lištu - Akákoľvek montážna poloha - Akýkoľvek smer posuvu Oblasti použitia: - Zdroje napájania pre živé a Funkčné budovy a priemyselné závody so sieťami TN-S, TT a TN-CS. V sieťach IT môžu byť poskytnuté prerušovače zvyškového prúdu tejto série na odpojenie v prípade druhej poruchy.; - Je vylúčené použitie v sieťach TN-C a na ochranu systémov, v ktorých môžu elektronické zariadenia spôsobiť plynulé zvyškové prúdy jednosmerného prúdu alebo zvyškové prúdy s frekvenciami inými ako 50 Hz. Neexistuje tu komplexná ochrana. Pre takéto aplikácie odporúčame naše prúdové chrániče citlivé na AC / DC (typ B alebo B +).

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
