Doepke 09920119 viacfarebná 10 mm² 63 A 690 V

Medená lišta s vidlicovými koncami, označená 'Doepke' a 'Made in Germany', vhodná pre elektrické prepojenia.

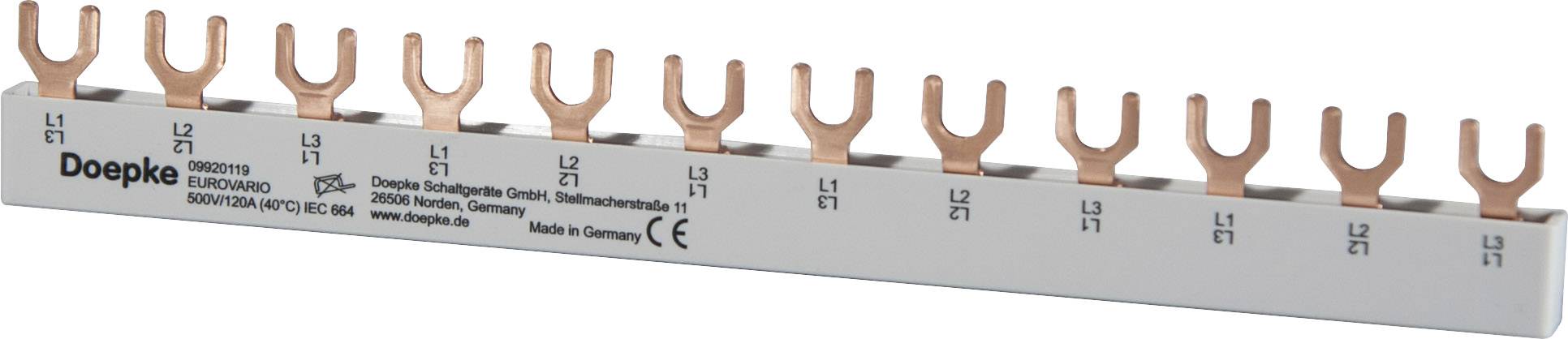

Kovová lišta s U-tvarovými medenými svorkami, označená nápisom 'Doepke'; používaná v elektrických rozvodných systémoch na prepájanie zariadení.

1/2

Menovité napätie

690 V

Prevádzkové napätie

690 V

Farba

viacfarebná

Prierez

10 mm²

Rozmer.

(š x v) 212 mm x 17.5 mm

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

5 Ks

Počet

Celkom (6,09 € / kus)

6,09 €

bez DPH.

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Fázová lišta DOEPKE EV-S G 3.12.120

Malý dizajn
Významná úspora času pri elektroinštalácii

Technické parametre

Menovité napätie: 690 V

Prevádzkové napätie: 690 V

Farba: viacfarebná

Prierez: 10 mm²

Rozmer.: (š x v) 212 mm x 17.5 mm

Menovitý prúd: 63 A

Menovitý prúd - filter: 63 A

Počet modulov (šírka): 12

Obsah: 1 ks

Šírka: 212 mm

V: 17.5 mm

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2136290 Doepke 09920119 viacfarebná 10 mm² 63 A 690 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2136290 Doepke 09920119 viacfarebná 10 mm² 63 A 690 V

Popis

Tieto komponenty pre zapojenie ističov v priemyselných, komerčných a súkromných elektrických rozvádzačoch výrazne znižujú inštalačné úsilie. Predrezané prípojnice systému Eurovario sú vhodné na napájanie prúdových chráničov, miniatúrnych ističov a kombinácií FI / LS na spodnej strane prístrojov. Koľajnice sú vidlicovitého tvaru a sú k dispozícii v širokej škále jedno- až štvorpólových verzií (niektoré s priestorom pre pomocné spínače). Dotykový kryt EV-S BS zakrýva nepoužívané spojenia. Vlastnosti: - možno použiť na pripojenie prúdových chráničov, miniatúrnych ističov a kombinácií FI / LS - veľké množstvo variantov - malé prevedenie; - Významná úspora času pri kabeláži Typ montáže: Koľajnice sú zasunuté do horných alebo dolných pripojovacích svoriek pripojovaných zariadení. Oblasti použitia: Prípojnice tejto série sa používajú v spojení s RCCB, MCB a RCBO v napájacích zdrojoch pre obytné a funkčné budovy, ako aj pre priemyselné závody. Poznámky: Pri napájaní prúdových chráničov zhora v kombinácii s prúdovými chráničmi Doepke je potrebné použiť spojovacie lišty EV-S G ANL (N vľavo) alebo EV-S G ANR (N vpravo).
