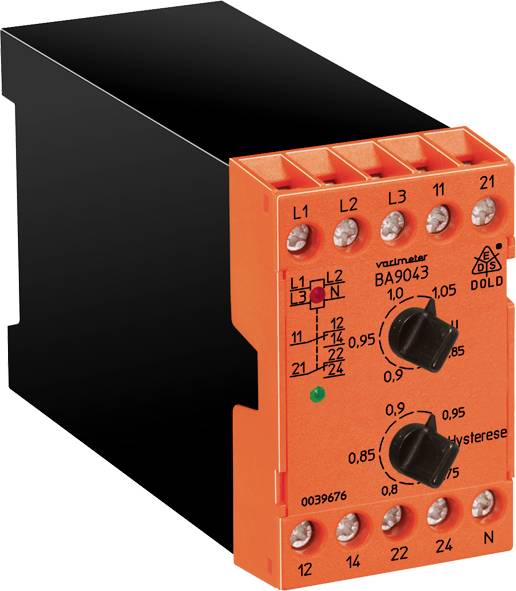

Dold BA9043 3AC50-400Hz 230/400V relé pre monitoring napätia
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
relé pre monitoring napätia
Prevádzkové napätie
230 V
400 V
Typ
BA9043 3AC50-400Hz 230/400V
Rozmer.
(š x v) 45 mm x 73 mm
Montážna hĺbka
132 mm
Datasheety: (PDF)
Počet
Celkom (259,35 € / kus)
259,35 €
bez DPH.
Doprava zadarmo
Hlavné benefity
- Väčšia bezpečnosť v budovách
Technické parametre
- Menovité napätie UN 3 / N AC 100/57 V; 220/127 V; 400/230 V
- 415/240 V; 440/254 V; 500/290 V
- 3 / N AC 690/400 V
- 3 AC 100 V; 220 V; 400 V; 415 V, 440 V; 500 V 3 AC 690 V
- Kapacita preťaženia: 1,2 UN nepretržite
- Nominálna spotreba: AC 4 VA
- Menovitá frekvencia: 50 ... 400 Hz
- Frekvenčný rozsah: ± 5%
- Vplyv teploty:<0,05% / K.
- Hodnota odozvy: 0,85 ... 1,05 UN, plynule nastaviteľný
- s horným gombíkom
- Pomer relapsov
- (Hysteréza) 0,75 ... 0,95 z hodnoty vyzdvihnutia
- Oneskorenie spínania tM: Pozri oneskorenie spínania diagramu
- Časové oneskorenie tv: Plynule nastaviteľné od 0,5 - 10 s
- Kontakty: 2 prepínacie kontakty
- Tepelný prúd I.th: 6 A; pozri diagram spojitej krivky obmedzenia prúdu
- Spínací výkon podľa AC 15: normálne otvorený: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Podľa DC 13: normálne otvorené: 1 A / DC 24 V IEC / EN 60947-5-1
- NC kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
- Elektrická životnosť Podľa AC 15 pri 3 A, AC 230 V: 3 x 105 Spínací cyklus IEC / EN 60947-5-1
- Skratová pevnosť max. Poistka: 4 A gG / gL IEC / EN 60947-5-1
- Mechanická životnosť:>30 x 106Spínacie cykly
- Rozsah prevádzkových teplôt: - 20 ... + 60 ° C
- Skladovanie: - 25 ... + 60 ° C
- Pripojenie vodiča: skrutkové svorky
- Typ
BA9043 3AC50-400Hz 230/400V
- Kategória výrobku
relé pre monitoring napätia
- Prevádzkové napätie
230 V
400 V
- Rozmer.
(š x v) 45 mm x 73 mm
- Montážna hĺbka
132 mm
- Hmotnosť
310 g
- Šírka
45 mm
- V
73 mm
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2359240 Dold BA9043 3AC50-400Hz 230/400V relé pre monitoring napätia
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359240 Dold BA9043 3AC50-400Hz 230/400V relé pre monitoring napätia
Popis
· Monitorovanie napätia trojfázových sietí
· Pre priemyselné a železničné aplikácie
Podľa IEC / EN 60255-1, IEC / EN 60255-26, DIN VDE 0435-303
· 3-fázové
Pre menovité napätie od 3/N AC 100/57 V do 690/400 V.
· Meranie aritmetických stredných hodnôt
· Nastaviteľné hodnoty odozvy a uvoľnenia
· Pre siete s neutrálnym vodičom alebo bez neho
Princíp uzavretého obvodu (výstupné relé nie je aktivované v prípade poruchy)
· LED displeje pre operačnú pripravenosť a polohu kontaktov
· Necitlivý na harmonické
Vhodné pre siete od 50 ... 400 Hz
Šírka 45 mm
