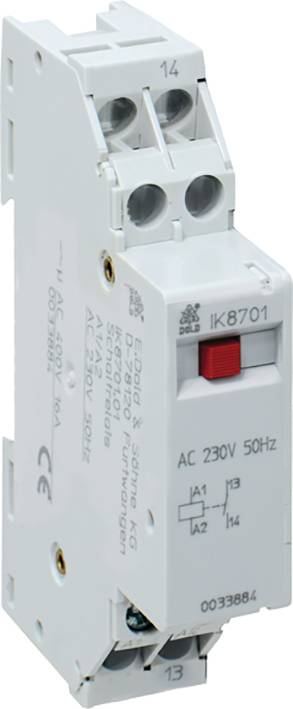

Dold IK8701.12 AC50HZ 230V väzobné modul, 230 V/AC, 16 A, 2 prepínacie, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
väzobné modul
Typ kontaktu
2 prepínacie
Menovité napätie
230 V/AC
Spínací prúd (max.)
16 A
Typ
IK8701.12 AC50HZ 230V
Datasheety: (PDF)
Počet
Celkom (61,78 € / kus)
61,78 €
bez DPH.
Hlavné benefity
- Na prepínanie záťaže lampy
- Vstupné väzobné relé, napr. na ovládanie PLC
- Výstupné väzobné relé, napr. pre záťaže riadené PLC
- Podľa EN 60947-5-1
- Tlačidlo na manuálne prepísanie kontaktov
- indikátor polohy spínača
- Vysoký tepelný prúd Ith
- Celková šírka 17,5 alebo 35 alebo 52,5 mm
Technické parametre
- Pripojenie vodiča: 2 x 2,5 mm² pevný alebo 2 x 1,5 mm² lanko s objímkou alebo 2 x 1 mm² lanko s objímkou
- Upevnenie vodiča: ploché svorky so samočinným zdvíhaním
- Uťahovací moment: 0,8 Nm
- Rýchle zapínanie: koľajnička
- Kategória výrobku
väzobné modul
- Typ
IK8701.12 AC50HZ 230V
- Pripojenie
skrutková svorka
- Farba
biela
- Reakčná doba
30 ms
- Čas rozpadu
30 ms

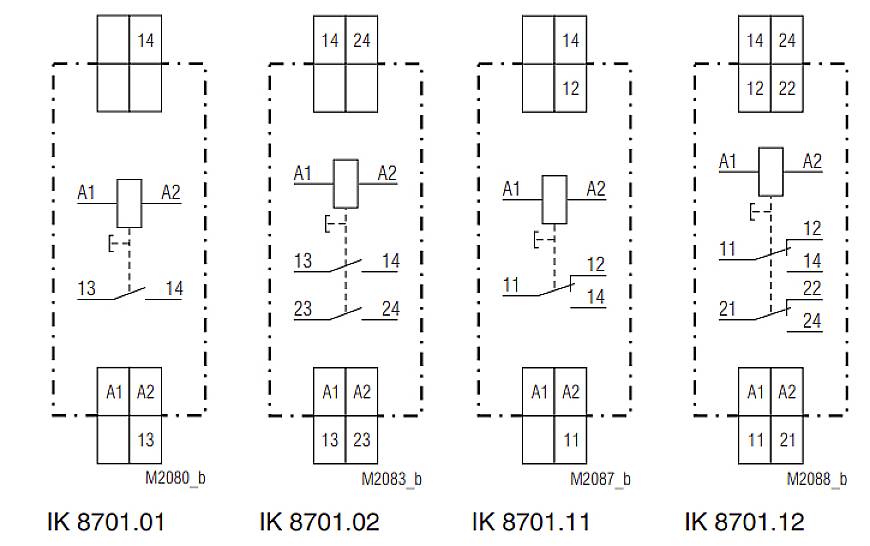

- Typ kontaktu
2 prepínacie
- Menovité napätie
230 V/AC
- Spínací prúd (max.)
16 A
- Max. spínací výkon
1200 W
- Elektrická životnosť
S odporovou záťažou AC 230 V: 6 A 150 x 104Spínacie cykly
10 A 75 x 104 Spínacie cykly
16 A 12 x 104 Spínacie cykly
- Mechanická životnosť
> 10 x 106Spínacie cykly
- Max. teplota
+45 °C
- Min. teplota
-20 °C
- Dĺžka
89 mm
- Šírka
17.5 mm
- V
58 mm
- Rozmer.
(d x š x v) 89 x 17.5 x 58 mm
- Obsah
1 ks
- Hmotnosť
100 g
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2359219 Dold IK8701.12 AC50HZ 230V väzobné modul, 230 V/AC, 16 A, 2 prepínacie, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359219 Dold IK8701.12 AC50HZ 230V väzobné modul, 230 V/AC, 16 A, 2 prepínacie, 1 ks
Popis
Kontakty sú ovládané sklopnou kotvou pomocou piestu. Po poklese budiaceho napätia pružina vráti kotvu, ktorá je spojená s piestom, do svojej pokojovej polohy. Kontakty tiež môžu
je možné ovládať manuálne pomocou tlačidla na prednej strane. Toto tlačidlo sa používa aj na zobrazenie polohy prepínača. Po stlačení tlačidla sa kontakty zatvoria. Keď je prúd odstránený, červený sa zatvorí
Tlačidlo v jednej rovine s predným okrajom.
· Na spínanie zaťaženia žiaroviek
· Relé vstupného spojenia, napríklad na ovládanie PLC
· Relé výstupného spojenia, napr. Pre záťaže riadené PLC
· Podľa EN 60947-5-1
· Tlačidlo na manuálne ovládanie kontaktov
· Prepínač polohy
· Vysoký tepelný prúd Ith
· Celková šírka 17,5 alebo 35 alebo 52,5 mm
Tento text bol preložený strojovo.
je možné ovládať manuálne pomocou tlačidla na prednej strane. Toto tlačidlo sa používa aj na zobrazenie polohy prepínača. Po stlačení tlačidla sa kontakty zatvoria. Keď je prúd odstránený, červený sa zatvorí
Tlačidlo v jednej rovine s predným okrajom.
· Na spínanie zaťaženia žiaroviek
· Relé vstupného spojenia, napríklad na ovládanie PLC
· Relé výstupného spojenia, napr. Pre záťaže riadené PLC
· Podľa EN 60947-5-1
· Tlačidlo na manuálne ovládanie kontaktov
· Prepínač polohy
· Vysoký tepelný prúd Ith
· Celková šírka 17,5 alebo 35 alebo 52,5 mm
Tento text bol preložený strojovo.
