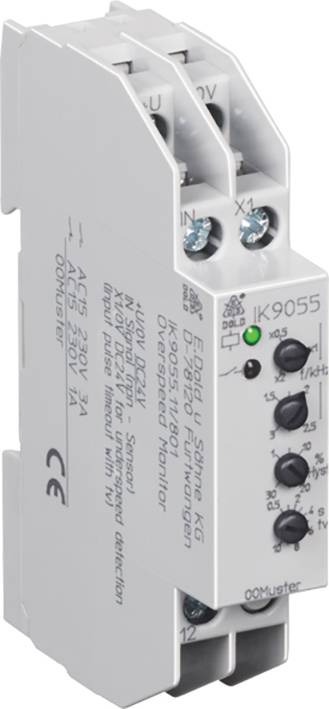

Dold IK9055.11 50-50000IPM UH=DC24V Hyst.1-20% strážca otáčok
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
strážca otáčok
Prevádzkové napätie
24 V/DC
Typ
IK9055.11 50-50000IPM UH=DC24V Hyst.1-20%
Rozmer.
(š x v) 17.5 mm x 90 mm
Montážna hĺbka
59 mm
Datasheety: (PDF)
Počet
Celkom (186,98 € / kus)
186,98 €
bez DPH.
Doprava zadarmo
Hlavné benefity
- Chráni ľudí, stroje a priemyselný tovar
- Jednoduché a prehľadné nastavenie zariadenia
- Univerzálny vstup, konfigurovateľný pre širokú škálu senzorov (PNP, NPN, 2-vodičové, kontaktné, napäťové)
Technické parametre
- Univerzálny vstupný obvod: pre PNP, NPN, 2-vodičové snímače, kontakty a napätie
- vhodné pre bezdotykové spínače podľa IEC / EN 60947-5-2 (VDE 0660 časť 208)
- Max. Zvyškový prúd z 2-vodičových senzorov: 2 mA (stav VYP)
- Max. Pokles napätia 2-vodičových senzorov: 8 V (stav ZAPNUTÝ)
- Vstupný odpor ovládania napätia: približne 17 kΩ
- Vstupný odpor
- Na f<100 Hz: približne 50 kΩ
- Pri f = 2 kHz: približne 8 kΩ
- Vstupná citlivosť
- Štandard: približne 50 mVeff. (na f<500 Hz)
- Vysoká: približne 20 mVeff. (na f<250 Hz)
- Max. Vstupné napätie: 80 Veff.
- Režim monitorovania: nadmerná frekvencia (">f ") alebo podfrekvenciou ("Hodnota odozvy: 3-násobné frekvenčné rozsahy, prepínateľné otočným prepínačom
- Menovité napätie UH: DC 24 V
- Rozsah napätia: 19,2 ... 30 V
- Menovitý príkon: približne 0,5 W.
- Menovité napätie UH: AC 24 V, 48 V, 230 V
- Rozsah napätia: 0,8 ... 1,1 UH
- Nominálna spotreba: cca 4 VA
- Frekvenčný rozsah: 45 ... 400 Hz
- Kontakty: 1 prepínací kontakt
- Tepelný prúd I.th: 4 A
- Spínací výkon na AC 15 normálne otvorený: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Podľa DC 13 normálne otvorený: 1 A / DC 24 V IEC / EN 60947-5-1
- NC kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
- Elektrická životnosť Podľa AC 15 pri 1 A / 230 V: 1,5 x 105Spínacie cykly IEC / EN 60947-5-1
- Skratová pevnosť
- Max. Poistka: 4 A gG / gL IEC / EN 60941-5-1
- Mechanická životnosť: ≥ 30 x 106Spínacie cykly
- Typ
IK9055.11 50-50000IPM UH=DC24V Hyst.1-20%
- Kategória výrobku
strážca otáčok
- Prevádzkové napätie
24 V/DC
- Rozmer.
(š x v) 17.5 mm x 90 mm
- Montážna hĺbka
59 mm
- Hmotnosť
65 g
- Šírka
17.5 mm
- V
90 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2359274 Dold IK9055.11 50-50000IPM UH=DC24V Hyst.1-20% strážca otáčok
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359274 Dold IK9055.11 50-50000IPM UH=DC24V Hyst.1-20% strážca otáčok
Popis
Monitorovanie otáčok častí rotujúcich strojov, monitorovanie cyklických pohybov zdvihu a oscilácií, všeobecné monitorovanie sledov impulzov (dopravná, dopravná a výrobná technológia), monitorovanie frekvencie impulzov (napr. Snímače prietoku, anemometre atď.), Monitorovanie impulzov koľajových vozidiel .
Frekvencia, ktorá sa má monitorovať, je vyhodnotená meracím vstupom (svorka zariadenia IN). Frekvencia merania sa porovnáva s hodnotou odozvy, ktorá sa má nastaviť na zariadení.
V režime nadmernej frekvencie sa výstupné relé prepne do polohy alarmu, keď je prekročená nastavená hodnota reakcie. Ak meracia frekvencia opäť klesne pod hodnotu odozvy mínus nastavenú hysteréziu,
výstupné zariadenie sa prepne späť do dobrej polohy. V režime nedostatočnej frekvencie sa výstupné relé prepne do polohy alarmu, keď hodnota reakcie klesne pod nastavenú hodnotu. Ak sa meracia frekvencia zvýši nad hodnotu odozvy plus nastavenú hysterézu, výstupné relé sa prepne späť do dobrej polohy. Pri princípe uzavretého obvodu zodpovedá aktivované výstupné relé (11-14 zopnuté) stavu OK.
Pri princípe otvoreného obvodu (na požiadanie) aktivované výstupné relé (11-14 zopnuté) zodpovedá stavu alarmu.
Podľa IEC / EN 60 255-1
· Detekcia nadmerných alebo nízkych rýchlostí / frekvencie, funkcia prepínateľná
· Nastaviteľná rýchlosť / frekvencia monitorovania, prepínateľné v 3 rozsahoch
· K dispozícii sú frekvenčné rozsahy až 10 kHz (600 000 impulzov / min), preto sú vhodné aj pre turbíny, odstredivky a podobne
· Nastaviteľná hysteréza
· Vstup vhodný na monitorovanie otáčok s ložiskami snímača SKF
· Kompaktná konštrukcia, pre pomocné napätie DC 24 V
· Oddelenie od vchodu
Princíp uzavretého obvodu (princíp otvoreného obvodu na požiadanie)
· LED displeje pre pomocné napätie, impulzy senzora a polohu kontaktu
· 1 prepínací kontakt
· Cievka alebo montáž na skrutku
Celková šírka 17,5 mm
Tento text bol preložený strojovo.
Frekvencia, ktorá sa má monitorovať, je vyhodnotená meracím vstupom (svorka zariadenia IN). Frekvencia merania sa porovnáva s hodnotou odozvy, ktorá sa má nastaviť na zariadení.
V režime nadmernej frekvencie sa výstupné relé prepne do polohy alarmu, keď je prekročená nastavená hodnota reakcie. Ak meracia frekvencia opäť klesne pod hodnotu odozvy mínus nastavenú hysteréziu,
výstupné zariadenie sa prepne späť do dobrej polohy. V režime nedostatočnej frekvencie sa výstupné relé prepne do polohy alarmu, keď hodnota reakcie klesne pod nastavenú hodnotu. Ak sa meracia frekvencia zvýši nad hodnotu odozvy plus nastavenú hysterézu, výstupné relé sa prepne späť do dobrej polohy. Pri princípe uzavretého obvodu zodpovedá aktivované výstupné relé (11-14 zopnuté) stavu OK.
Pri princípe otvoreného obvodu (na požiadanie) aktivované výstupné relé (11-14 zopnuté) zodpovedá stavu alarmu.
Podľa IEC / EN 60 255-1
· Detekcia nadmerných alebo nízkych rýchlostí / frekvencie, funkcia prepínateľná
· Nastaviteľná rýchlosť / frekvencia monitorovania, prepínateľné v 3 rozsahoch
· K dispozícii sú frekvenčné rozsahy až 10 kHz (600 000 impulzov / min), preto sú vhodné aj pre turbíny, odstredivky a podobne
· Nastaviteľná hysteréza
· Vstup vhodný na monitorovanie otáčok s ložiskami snímača SKF
· Kompaktná konštrukcia, pre pomocné napätie DC 24 V
· Oddelenie od vchodu
Princíp uzavretého obvodu (princíp otvoreného obvodu na požiadanie)
· LED displeje pre pomocné napätie, impulzy senzora a polohu kontaktu
· 1 prepínací kontakt
· Cievka alebo montáž na skrutku
Celková šírka 17,5 mm
Tento text bol preložený strojovo.
