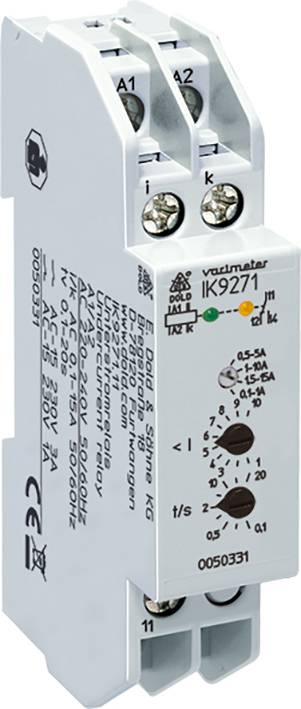

Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. relé pre monitoring prúdu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
relé pre monitoring prúdu
Prevádzkové napätie
230 V
400 V
Typ
IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S.
Rozmer.
(š x v) 17.5 mm x 90 mm
Montážna hĺbka
61 mm
Datasheety: (PDF)
Počet
Celkom (203,24 € / kus)
203,24 €
bez DPH.
Doprava zadarmo
Hlavné benefity
- Väčšia bezpečnosť v budovách
Technické parametre
- Meracie obvody: 1-fázové
- Meracie rozsahy (menovitá frekvencia 50 ... 400 Hz):
- 0,1 ... 15 A
- 4 čiastkové oblasti pomocou otočného spínača
- nastaviteľné: 0,1 ... 1 A; 0,5 ... 5 A; 1 ... 10 A; 1,5 ... 15 A Max. Trvalý prúd: 20 A pri 50 ° C 15 A pri 60 ° C
- Nastavenie hodnoty odozvy: Plynulé v meracom rozsahu
- Pomer výpadku (hysterézia): Cca 4% z nastavenej hodnoty, trvalo nastavené
- Opakovateľnosť: ≤ ± 1%
- Časové oneskorenie televízora: 0,1 ... 20 s nastaviteľné
- Pomocné napätie UH: AC / DC 24 V, AC 220 ... 240 V
- Rozsah napätia:
- Pri AC: 0,8 ... 1,1 UH
- Pre DC: 0,8 ... 1,25 UH
- Menovitý odber pri AC 230 V 3,2 VA
- pri DC 24 V 0,8 W.
- Menovitá frekvencia: 50/60 Hz
- Frekvenčný rozsah: ± 5%
- Kontakty: 1 prepínací kontakt
- Tepelný prúd I.th: 5 A.
- Spínací výkon na AC 15 normálne otvorený: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Elektrická životnosť Podľa AC 15 pri 1 A, AC 230 V normálne otvorený kontakt: 3 x 105Spínacie cykly IEC / EN 60947-5-1
- Skratová pevnosť max. Poistka: 4 A gG / gL IEC / EN 60947-5-1
- Mechanická životnosť:>50 x 106 Spínacie cykly
- Rozsah prevádzkových teplôt: - 20 ... + 60 ° C
- Skladovanie: - 25 ... + 60 ° C
- Pripojenie vodiča: skrutkové svorky
- Typ
IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S.
- Kategória výrobku
relé pre monitoring prúdu
- Prevádzkové napätie
230 V
400 V
- Rozmer.
(š x v) 17.5 mm x 90 mm
- Montážna hĺbka
61 mm
- Hmotnosť
70 g
- Šírka
17.5 mm
- V
90 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2359267 Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. relé pre monitoring prúdu
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359267 Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. relé pre monitoring prúdu
Popis
Monitorovanie podprúdu v trojfázových a striedavých sieťach.
Podľa IEC / EN 60 255-1
· Nastaviteľná hodnota odozvy
· Opravená hysteréza
· Nastaviteľné oneskorenie spínania
Princíp uzavretého obvodu (výstupné relé nie je aktivované v prípade poruchy)
Voliteľný princíp otvoreného obvodu (výstupné relé aktivované v prípade poruchy)
· LED indikátory
· S pomocným napätím
· Pomocný obvod - merací obvod galvanicky oddelený
Tento text bol preložený strojovo.
Podľa IEC / EN 60 255-1
· Nastaviteľná hodnota odozvy
· Opravená hysteréza
· Nastaviteľné oneskorenie spínania
Princíp uzavretého obvodu (výstupné relé nie je aktivované v prípade poruchy)
Voliteľný princíp otvoreného obvodu (výstupné relé aktivované v prípade poruchy)
· LED indikátory
· S pomocným napätím
· Pomocný obvod - merací obvod galvanicky oddelený
Tento text bol preložený strojovo.
