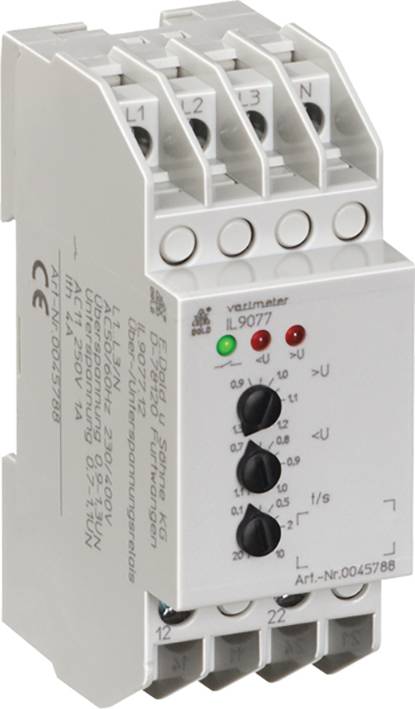

Dold IL9077.12 3/NAC 400/230V 0,1-20S. relé pre monitoring napätia
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
relé pre monitoring napätia
Prevádzkové napätie
230 V
400 V
Typ
IL9077.12 3/NAC 400/230V 0,1-20S.
Rozmer.
(š x v) 35 mm x 90 mm
Montážna hĺbka
59 mm
Datasheety: (PDF)
Počet
Celkom (272,36 € / kus)
272,36 €
bez DPH.
Doprava zadarmo
Hlavné benefity
- Väčšia bezpečnosť v budovách
Technické parametre
- Menovité napätie UN:
- 1-fázové pripojenie: AC 100 V, 115 V, 220 V, 230 V,
- AC 400 V, 415 V, 440 V, 500 V
- 3-fázové bez pripojenia neutrálneho vodiča: 3AC 100 V, 115 V, 220 V, 230 V,
- 3AC 400 V, 415 V, 440 V, 480 V, 500 V
- 3-fázový s pripojením neutrálneho vodiča: 3 / N AC 100 V / 58 V; 3 / N AC 110V / 64V;
- 3 / N AC 200 V / 115 V; 3 / N AC 220V / 127V;
- 3 / N AC 230 V / 133 V; 3 / N AC 400 V / 230 V;
- 3 / N AC 415 V / 240 V; 3 / N AC 440 V / 254 V;
- 3 / N AC 480 V / 277 V; 3 / N AC 500 V / 290 V
- Rozsah napätia: 0,7 ... 1.3 OSN
- Preťažiteľná kapacita: 1,35 OSN, trvalá
- Nominálna spotreba: približne 8 VA (L3-N) (približne 16 VA s IP 9077)
- Menovitá frekvencia: 50/60 Hz
- Hodnota odpovede pre
- Preťaženie ">U ": 0,9 ... 1,3 UN nastaviteľné
- Hodnota odpovede pre
- Podpätie "
- Typ
IL9077.12 3/NAC 400/230V 0,1-20S.
- Kategória výrobku
relé pre monitoring napätia
- Prevádzkové napätie
230 V
400 V
- Rozmer.
(š x v) 35 mm x 90 mm
- Montážna hĺbka
59 mm
- Hmotnosť
110 g
- Šírka
35 mm
- V
90 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2359243 Dold IL9077.12 3/NAC 400/230V 0,1-20S. relé pre monitoring napätia
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359243 Dold IL9077.12 3/NAC 400/230V 0,1-20S. relé pre monitoring napätia
Popis
Monitorovanie striedavých a trojfázových sietí na podpätie a prepätie, napr. B. na monitorovanie systémov vlastnej výroby podľa VDE 0100.
Podľa IEC / EN 60 255-1
· Detekcia prepätia, podpätia a výpadku fázy
· Diagnostika poruchy siete prostredníctvom niekoľkých LED diód
· Hodnoty odozvy pre prepätie a podpätie je možné nastaviť samostatne
Veľké rozsahy nastavenia 0,9 ... 1,3 UN alebo 0,7 ... 1.1 OSN
Nastaviteľné časové oneskorenie 0,1 ... 20 s
· Princíp uzavretého obvodu
· Bez pomocného napätia
· Akákoľvek fázová postupnosť
· Možno použiť aj v 1 fáze
· 2 prepínacie kontakty
Celková šírka 35 mm
Tento text bol preložený strojovo.
