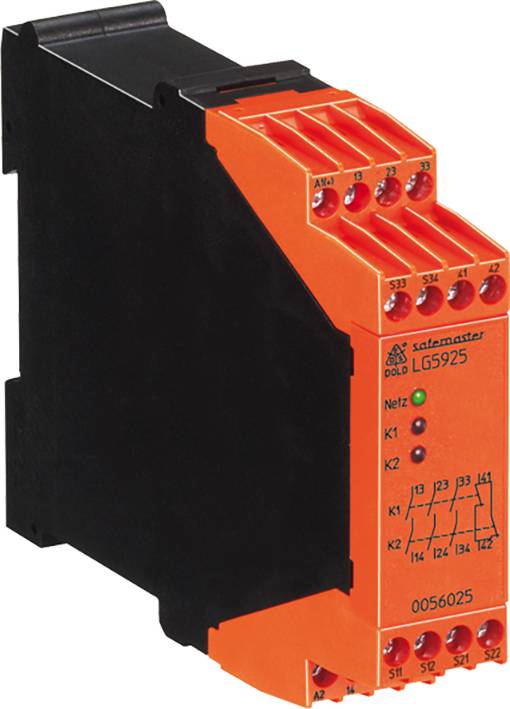

Dold LG5925.48/61 AC/DC24V bezpečnostné relé, 24 V DC/AC, 3 spínacie, 1 rozpínací, (š x v x h) 45 x 74 x 121 mm, 0061919
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
bezpečnostné relé
Pripojenie
skrutkové svorky
Prevádzkové napätie
24 V DC/AC
Typ
LG5925.48/61 AC/DC24V
Datasheety: (PDF)
Počet
Celkom (239,84 € / kus)
239,84 €
bez DPH.
Doprava zadarmo
Technické parametre
- Mechanická životnosť: 30 x 106Spínacie cykly
- Elektrická životnosť pri 5 A, AC 230 V cos phi = 1:>2,2 x 105Spínacie cykly
- Prípustná spínacia frekvencia: 1200 spínacích cyklov / h
- Rozsah prevádzkových teplôt: - 15 ... + 55 ° C
- Hmotnosť: 275 g
- Rýchle zapínanie: koľajnička
- Kryt: termoplast so správaním V0 podľa UL subj. 94
- Spínacia kapacita: pozrite si technický list
- Druh obalu
Piece
- Kategória výrobku
bezpečnostné relé
- Typ
LG5925.48/61 AC/DC24V
- Pripojenie
skrutkové svorky
- Prevádzkové napätie
24 V DC/AC
- Reakčná doba
100 ms
- Typ kontaktu
3 spínacie
1 rozpínací
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SILCL 3
- Kategória bezpečnosti
4
IP20
IP40
- Prevádzková teplota (min.)
-15 °C
- Prevádzková teplota (max.)
+55 °C
- Hĺbka
121 mm
- Šírka
45 mm
- V
74 mm
- Rozmer.
(š x v x h) 45 x 74 x 121 mm
- Obsah
1 ks
- Menovité napätie
24 V
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2359227 Dold LG5925.48/61 AC/DC24V bezpečnostné relé, 24 V DC/AC, 3 spínacie, 1 rozpínací, (š x v x h) 45 x 74 x 121 mm, 0061919
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359227 Dold LG5925.48/61 AC/DC24V bezpečnostné relé, 24 V DC/AC, 3 spínacie, 1 rozpínací, (š x v x h) 45 x 74 x 121 mm, 0061919
Popis
Ochrana osôb a strojov
Obvody núdzového zastavenia pre stroje
Monitorovanie posuvných ochranných mriežok
Použitie v spaľovacích systémoch v nepretržitej prevádzke podľa EN 50156-1
na nebezpečnú odstávku celého prívodu paliva v spaľovacích systémoch podľa EN 50156-1 časť 10.5.5.2
· Je ekvivalentné s
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 · Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 · Podľa IEC / EN 61508 a IEC / EN 61511
· Podľa EN 50156-2 pre spaľovacie systémy
· Výstup: max. 4 spínacie kontakty, pozri konfiguráciu kontaktov
· 1- alebo 2-kanálové zapojenie
· Detekcia skratu na zapínacom tlačidle
· Aktivácia pomocou tlačidla ON alebo funkcie automatického zapnutia, spínač S2
· Zobrazenie prevádzkového stavu
· LED displeje pre kanál 1, 2 a napájanie
· Pripojenie vodiča: tiež 2 x 1,5 mm² lankový vodič s objímkou a plastovou objímkou alebo 2 x 2,5 mm² pevný DIN 46228-1 / -2 / -3 / -4
· Šírka 22,5 mm
Tento text bol preložený strojovo.
Obvody núdzového zastavenia pre stroje
Monitorovanie posuvných ochranných mriežok
Použitie v spaľovacích systémoch v nepretržitej prevádzke podľa EN 50156-1
na nebezpečnú odstávku celého prívodu paliva v spaľovacích systémoch podľa EN 50156-1 časť 10.5.5.2
· Je ekvivalentné s
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 · Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 · Podľa IEC / EN 61508 a IEC / EN 61511
· Podľa EN 50156-2 pre spaľovacie systémy
· Výstup: max. 4 spínacie kontakty, pozri konfiguráciu kontaktov
· 1- alebo 2-kanálové zapojenie
· Detekcia skratu na zapínacom tlačidle
· Aktivácia pomocou tlačidla ON alebo funkcie automatického zapnutia, spínač S2
· Zobrazenie prevádzkového stavu
· LED displeje pre kanál 1, 2 a napájanie
· Pripojenie vodiča: tiež 2 x 1,5 mm² lankový vodič s objímkou a plastovou objímkou alebo 2 x 2,5 mm² pevný DIN 46228-1 / -2 / -3 / -4
· Šírka 22,5 mm
Tento text bol preložený strojovo.
