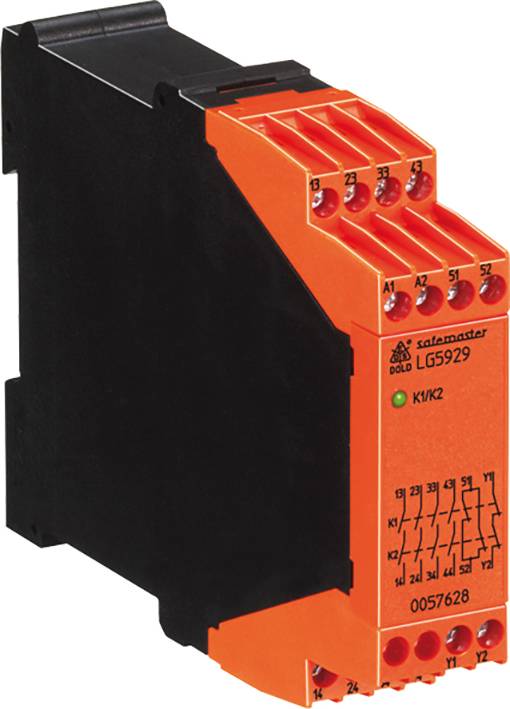

Dold LG5929.60/61 AC/DC24V rozširovací modul
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
rozširovací modul
Prevádzkové napätie
24 V/AC
24 V/DC
Typ
LG5929.60/61 AC/DC24V
Rozmer.
(š x v) 22.5 mm x 90 mm
Montážna hĺbka
121 mm
Datasheety: (PDF)
Počet
Celkom (186,98 € / kus)
186,98 €
bez DPH.
Doprava zadarmo
Hlavné benefity
- Bezpečné rozšírenie kontaktu
Technické parametre
- Kontakty :: 5 NO kontaktov, 1 NC kontakt pre spätnoväzobný obvod
- Čas odozvy: max. 20 ms
- Čas uvoľnenia: max. 35 ms
- Typ kontaktu: relé, pozitívne poháňané
- Menovité výstupné napätie: 250 V AC
- Tepelný prúd I.th: Max. 8 A, pozri celkovú krivku súčasného limitu
- Spínacia schopnosť podľa normálne otvorených kontaktov AC 15: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 2 A / AC 230 V IEC / EN 60947-5-1
- na DC 13 normálne otvorený: 2 A / DC 24 V IEC / EN 60947-5-1
- NC kontakt: 2 A / DC 24 V IEC / EN 60947-5-1
- na základe DC 13 normálne otvorený kontakt: 4 A / 24 V pri 0,1 Hz IEC / EN 60947-5-1
- NC kontakt: 4 A / 24 V pri 0,1 Hz IEC / EN 60947-5-1
- Elektrická životnosť podľa AC 15 pri 2 A, AC 230 V: 105Spínacie cykly IEC / EN 60947-5-1
- Prípustná spínacia frekvencia: 1200 spínacích cyklov / h
- Skratová pevnosť max. Poistka: 10 A gG / gL IEC / EN 60947-5-1
- max. istič: B 6 A
- Mechanická životnosť: 20 x 106Spínacie cykly
- Prevádzkový rozsah teplôt: - 25 ... + 55 ° C
- Skladovanie: - 25 ... + 85 ° C
- Typ
LG5929.60/61 AC/DC24V
- Kategória výrobku
rozširovací modul
- Prevádzkové napätie
24 V/AC
24 V/DC
- Rozmer.
(š x v) 22.5 mm x 90 mm
- Montážna hĺbka
121 mm
- Hmotnosť
205 g
- Šírka
22.5 mm
- V
90 mm
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2359246 Dold LG5929.60/61 AC/DC24V rozširovací modul
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359246 Dold LG5929.60/61 AC/DC24V rozširovací modul
Popis
Ak je požadovaných viac bezpečnostných obvodov, než poskytuje jeden bezpečnostný modul, použije sa rozširujúci modul LG 5929. Slúži na bezpečnú a spoľahlivú replikáciu kontaktov a vystuženie kontaktov bezpečnostných modulov s monitorovaním spätnoväzbovej slučky. Rozširovací modul má pozitívne riadené kontakty a je k dispozícii s rôznymi kombináciami kontaktov.
· Zodpovedá v spojení s vhodným spínacím zariadením
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 Podľa IEC / EN 61508
· Podľa EN 50156-1 pre spaľovacie systémy
Ovládanie je možné aj pomocou bezpečnostných polovodičových výstupov (ESPE, núdzové zastavenie atď.)
· Nadbytočné a pozitívne riadené kontakty
· Výstup: max. 5 spínacích kontaktov alebo 4 spínacie kontakty / 1 rozpínací kontakt, 1 rozpínací kontakt pre obvod spätnej väzby
· Pre 1- alebo 2-kanálové obvody
· Zobrazenie prevádzkového stavu
· Pripojenie vodiča: tiež lanko 2 x 1,5 mm2 s objímkou a plastovou objímkou, alebo 2 x 2,5 mm2 pevný
Celková šírka 22,5 mm
Tento text bol preložený strojovo.
· Zodpovedá v spojení s vhodným spínacím zariadením
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 Podľa IEC / EN 61508
· Podľa EN 50156-1 pre spaľovacie systémy
Ovládanie je možné aj pomocou bezpečnostných polovodičových výstupov (ESPE, núdzové zastavenie atď.)
· Nadbytočné a pozitívne riadené kontakty
· Výstup: max. 5 spínacích kontaktov alebo 4 spínacie kontakty / 1 rozpínací kontakt, 1 rozpínací kontakt pre obvod spätnej väzby
· Pre 1- alebo 2-kanálové obvody
· Zobrazenie prevádzkového stavu
· Pripojenie vodiča: tiež lanko 2 x 1,5 mm2 s objímkou a plastovou objímkou, alebo 2 x 2,5 mm2 pevný
Celková šírka 22,5 mm
