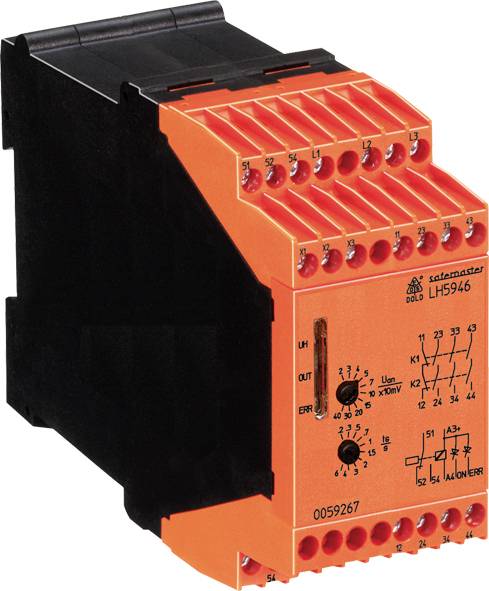

Ilustračný obrázok
Ilustračný obrázok
Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s strážca pokojového stavu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
strážca pokojového stavu
Prevádzkové napätie
230 V/AC
Typ
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
Rozmer.
(š x v) 45 mm x 90 mm
Montážna hĺbka
121 mm
Datasheety: (PDF)
Počet
Celkom (682,11 € / kus)
682,11 €
bez DPH.
Doprava zadarmo
Hlavné benefity
- Bezsenzorový a bezpečný
- Rýchly reakčný čas
- Jednoduché dodatočné vybavenie, pretože je bez senzorov
- Možno kombinovať so solenoidovým blokovaním SAFEMASTER STS
Technické parametre
- Vstup (L1 - L2 - L3)
- Meranie / napätie motora: max. 690 V AC
- Vstupný odpor: 500 kΩ
- Hodnota odpovede Uan: 20 mV ... 400 mV, nastaviteľný alebo 0,2 ... 4 V, nastaviteľné
- Hysterézia (na detekciu chodu motora): 100%
- Oneskorenie vypnutia výstupných kontaktov pri detekcii chodu motora:<100 ms
- Prestoje ts:0,2 ... 6 s nastaviteľné
- Pomocné napätie UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V
- Odporúčaná ochrana: 2 A
- Rozsah napätia AC: 0,8 ... 1.1 OSN
- DC: 0,9 ... 1.2 OSN
- Menovitý príkon: 5 VA, 3 W.
- Menovitá frekvencia (AC): 50/60 Hz
- Frekvenčný rozsah (AC): 45 ... 65 Hz
- max. zvyškové zvlnenie (DC): 10%
- Oneskorenie zopnutia výstupných relé pri použití pomocného napätia (motor zastavený): 0,4 ... 0,8 s + set ts
- Konfigurácia kontaktov (bezpečnostné kontakty): 3 spínacie kontakty, 1 rozpínací kontakt
- Normálne otvorené kontakty 23-24, 33-34 a 43-44 je možné použiť na bezpečnostné vypnutie.
- NC kontakt 11-12 je možné použiť iba ako signálny kontakt!
- Typ kontaktu: relé, pozitívne poháňané
- Spínacie napätie: 250 V AC
- Tepelný prúd I.th: 5 A (až do 40 ° C)
- Štvorcový celkový prúd: pozri krivku zníženia spínacej kapacity
- na AC 15 normálne otvorený: 3 A / AC 230 V IEC / EN 60 947-5-1
- NC kontakt 1 A / AC 230 V IEC / EN 60 947-5-1
- na DC 13 normálne otvorený: 1 A / DC 24 V IEC / EN 60 947-5-1
- NC kontakt 1 A / DC 24 V IEC / EN 60 947-5-1
- na základe normálne otvoreného kontaktu DC 13: 4 A / 24 V pri 0,1 Hz IEC / EN 60 947-5-1
- NC kontakt 4 A / 24 V pri 0,1 Hz IEC / EN 60 947-5-1
- Elektrická životnosť pri 5 A, AC 230 V cos ϕ = 1: ≥ 2 x 105Spínacie cykly
- Ochrana bezpečnostných kontaktov: max. Poistka 4 A gG / gL
- Istič C6A Maximálna frekvencia spínania: 1200 / h
- Mechanická životnosť: ≥ 50 x 106 Spínacie cykly
- Polovodičové signálne výstupy: 100 mA DC 24 V, pozitívne spínanie, galvanicky oddelené; Dodávka cez A3 + / A4; „ON“ pre uvoľnenie, „ERR“ pre chyby
- Normálne otvorený signálny kontakt: 3 A AC 250 V (zopnutý, keď je zapnutý)
- Typ
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
- Kategória výrobku
strážca pokojového stavu
- Prevádzkové napätie
230 V/AC
- Rozmer.
(š x v) 45 mm x 90 mm
- Montážna hĺbka
121 mm
- Hmotnosť
400 g
- Šírka
45 mm
- V
90 mm
Na stiahnutie
Datasheet
Datasheet 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s strážca pokojového stavu
Popis
Spoľahlivá detekcia pokojového stavu pre 3- a 1-fázové elektromotory, napríklad na umožnenie odomknutia bezpečnostných dverí na obrábacích strojoch alebo na aktiváciu prídržných bŕzd.
Monitor zastavenia LH 5946 je vhodný na detekciu pokojového stavu všetkých elektromotorov, ktoré pri zastavení generujú napätie spôsobené remanenciou. LH 5946 meria toto napätie indukované zvyškovou magnetizáciou na svorkách vinutia. Na tento účel sa používajú 2 nadbytočné meracie kanály (L2 proti L1 a L3 proti L1). Ak sa indukčné napätie blíži k 0 na oboch kanáloch súčasne, znamená to, že motor sa pre zariadenie zastavil a výstupné relé je aktivované. Aby bolo možné zariadenie prispôsobiť rôznym motorom a aplikáciám, je prah napätia Uanpod ktorú je možné nastaviť LH 5946 detegujúci zastavenie. Trvanie, počas ktorého Uanmusia byť nižšie, aby sa nakoniec zistilo zastavenie a uvoľnil sa výstupný obvod (čas zastavenia ts).
Zariadenie navyše detekuje prerušenie drôtu na meracích vstupoch L1 / L2 / L3. Ak sa zistí prerušenie vodiča, výstupné relé prejde do bezpečnej polohy (ako pri bežiacom motore). Tento stav je uložený a môže byť vymazaný premostením svoriek X3 - X2. Okrem toho sú meracie signály z oboch kanálov navzájom neustále porovnávané. Ak sa signály líšia viac ako približne 2,5 s, spustí sa chyba simultánnosti. Táto chyba sa vynuluje, keď oba kanály súčasne znova dostanú dostatočne vysoké signálne napätie.
Svorky X1-X2 predstavujú spätnoväzbovú slučku na monitorovanie
k dispozícii sú externe pripojené stýkače na zosilnenie kontaktov (rozpínací kontakt). Ak sa spätná väzba nevyžaduje,
Svorky X1 - X2 musia byť premostené, inak sa zobrazí chybové hlásenie.
· Je ekvivalentné
- Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
- limit nároku SIL (SIL CL) 3 Podľa IEC / EN 62061
- Úroveň integrity bezpečnosti (SIL) 3 Podľa IEC / EN 61508, IEC / EN 61511 a EN 61800-5-2
· Bezpečné monitorovanie pokojového stavu 3- a 1-fázových motorov
· Nie sú potrebné žiadne externé iniciátory
· Nezávisle na smere otáčania
· Detekcia prerušenia drôtu v meracom obvode
· Nútene vedené bezpečnostné výstupné kontakty: 3 spínacie kontakty, 1 rozpínací kontakt pre striedavý prúd 250 V.
· 2 výstupy polovodičového signálu
1 výstup signálu (normálne otvorený kontakt)
· Nastaviteľný prah napätia
· Nastaviteľné prestoje
· LED displeje pre zastavenie motora, prerušenie drôtu a prevádzkové napätie
· Vhodné na použitie s frekvenčnými meničmi
Šírka 45 mm
