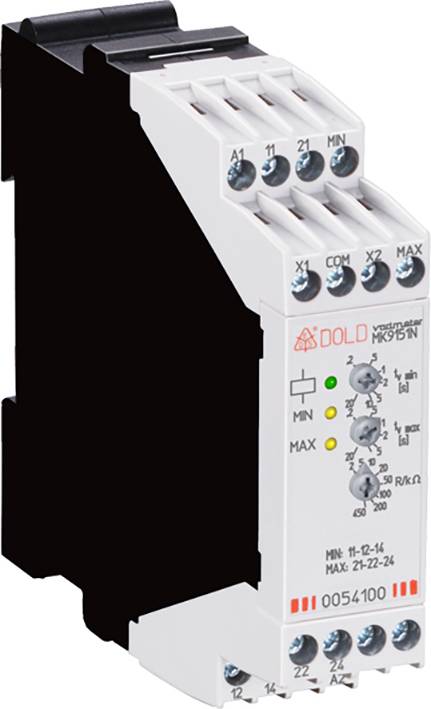

Dold MK9151N.12 2-450kOHM DC24V 0,2-20s hladinové relé
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
hladinové relé
Prevádzkové napätie
24 V/DC
Typ
MK9151N.12 2-450kOHM DC24V 0,2-20s
Rozmer.
(d x š x v) 98 x 22.5 x 90 mm
Hmotnosť
210 g
Datasheety: (PDF)
Počet
Celkom (166,66 € / kus)
166,66 €
bez DPH.
Doprava zadarmo
Technické parametre
- Rozsah nastavenia
- Odolnosť voči tekutinám: 2 ... 450 kΩ (hodnota odozvy)
- Nastavenie: Na logaritmicky rozdelenej absolútnej stupnici
- Hysterézia spínacieho bodu: približne 4% (pri 450 kΩ) ... 15% (pri 2 kΩ) nastavenej hodnoty
- Kontakty: 2 x 1 prepínací kontakt
- Tepelný prúd I.th: 4 A
- Spínacia kapacita
- Podľa AC 15 normálne otvorený kontakt: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Podľa DC 13: 1 A / DC 24 V IEC / EN 60947-5-1
- Elektrická životnosť
- Podľa AC 15 pri 1 A, AC 230 V: 1,5 x 105Spínacie cykly IEC / EN 60947-5-1
- Skratová pevnosť max. Poistka: 4 A gG / gL IEC / EN 60947-5-1
- Mechanická životnosť: ≥ 30 x 106Spínacie cykly
- Teplotný rozsah: Prevádzka: - 20 ... + 60 ° C
- Pripojenie vodiča: skrutkové svorky
- Hmotnosť: približne 180 g
- Typ
MK9151N.12 2-450kOHM DC24V 0,2-20s
- Kategória výrobku
hladinové relé
- Prevádzkové napätie
24 V/DC
- Rozmer.
(d x š x v) 98 x 22.5 x 90 mm
- Hmotnosť
210 g
- Šírka
22.5 mm
- V
90 mm
- Dĺžka
98 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s hladinové relé
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s hladinové relé
Popis
Multifunkčné bezpečnostné časové relé UG 6960 slúži na ochranu osôb a strojov bezpečným zapnutím a prerušením bezpečnostného obvodu. To sa deje s funkciou oneskorenia nastavenou v zariadení. Jednoducho nastavte jednu z 5 voliteľných funkcií oneskorenia pomocou otočného prepínača a máte hotovo. Nastavené časy oneskorenia sú bezpečné v celom časovom rozsahu. Bezpečnostné časové relé UG 6960 je k dispozícii s rôznymi bezpečnostnými funkciami. Má zabezpečené oneskorené kontakty a okamžité kontakty.
Podľa IEC / EN 60 255, DIN VDE 0435-303
· 3 prípojky elektród pre 2-bodové a 1-bodové ovládanie úrovne
· Vysoká odolnosť proti rušeniu meracieho obvodu, ktorý je galvanicky oddelený od siete
· Maximálna dĺžka kábla k elektródam: 3 000 m
Veľký rozsah nastavenia: 2 ... 450 kΩ, je možné rozlíšiť kvapalinu od peny
Oneskorenie odozvy a uvoľnenia: 0,2 ... 20 s, oddelene nastaviteľné pre úrovne MIN a MAX
Programovateľné pre:
2 samostatne ovládané výstupné relé pre úrovne MIN a MAX
spoločne riadené výstupné relé v 2-bodovom riadení hysteréznej úrovne
Princíp prerušeného obvodu (výstupné relé aktivované v prípade poruchy)
Princíp uzavretého obvodu (výstupné relé nie je aktivované v prípade poruchy)
· Merací obvod pre elektródy pracuje so striedavým napätím generovaným interne v zariadení (cca 30 Hz); v kvapaline preto nedochádza k žiadnym javom elektrolýzy
Pre pomocné napätia od AC 24 ... 230 V alebo DC 24 V
· LED diódy pre prevádzkovú pripravenosť a polohu kontaktu
· 2 výstupné relé s 1 prepínacím kontaktom
Tento text bol preložený strojovo.
Podľa IEC / EN 60 255, DIN VDE 0435-303
· 3 prípojky elektród pre 2-bodové a 1-bodové ovládanie úrovne
· Vysoká odolnosť proti rušeniu meracieho obvodu, ktorý je galvanicky oddelený od siete
· Maximálna dĺžka kábla k elektródam: 3 000 m
Veľký rozsah nastavenia: 2 ... 450 kΩ, je možné rozlíšiť kvapalinu od peny
Oneskorenie odozvy a uvoľnenia: 0,2 ... 20 s, oddelene nastaviteľné pre úrovne MIN a MAX
Programovateľné pre:
2 samostatne ovládané výstupné relé pre úrovne MIN a MAX
spoločne riadené výstupné relé v 2-bodovom riadení hysteréznej úrovne
Princíp prerušeného obvodu (výstupné relé aktivované v prípade poruchy)
Princíp uzavretého obvodu (výstupné relé nie je aktivované v prípade poruchy)
· Merací obvod pre elektródy pracuje so striedavým napätím generovaným interne v zariadení (cca 30 Hz); v kvapaline preto nedochádza k žiadnym javom elektrolýzy
Pre pomocné napätia od AC 24 ... 230 V alebo DC 24 V
· LED diódy pre prevádzkovú pripravenosť a polohu kontaktu
· 2 výstupné relé s 1 prepínacím kontaktom
Tento text bol preložený strojovo.
