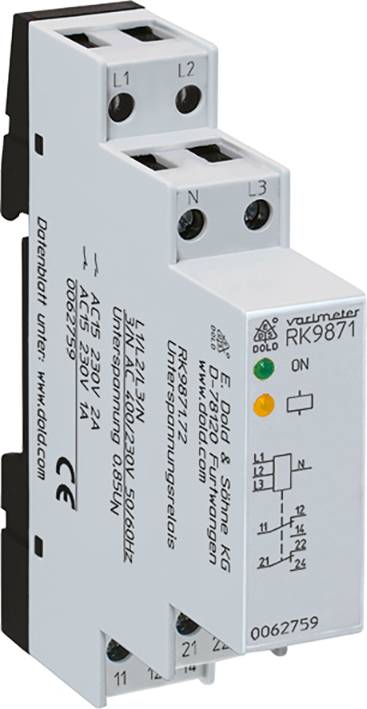

Dold RK9871.72 3/N AC400/230V 50/60Hz relé pre monitoring napätia
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
relé pre monitoring napätia
Prevádzkové napätie
230 V
400 V
Typ
RK9871.72 3/N AC400/230V 50/60Hz
Rozmer.
(d x š x v) 66 x 17.5 x 90 mm
Montážna hĺbka
66
Datasheety: (PDF)
Počet
Celkom (142,27 € / kus)
142,27 €
bez DPH.
Doprava zadarmo
Hlavné benefity
- Väčšia bezpečnosť v budovách
Technické parametre
- Meracie napätie = napájacie napätie
- Menovité napätie UN: 3 / N AC 400/230 V
- Kapacita preťaženia: 1,15 OSN nepretržite
- Nominálna spotreba: cca 6 VA
- Menovitá frekvencia: 50/60 Hz
- Frekvenčný rozsah merania: 45 ... 65 Hz
- Prah spínania: 195,5 V pevný
- Hysteréza: približne 5%
- Kategória prepätia: III (podľa IEC 60664-1)
- Presnosť ± 5 %
- Opakovateľnosť:<2%
- Vplyv teploty:<1 %
- Kontakty: 2 prepínacie kontakty Tepelný prúd Ith: 4 A
- Spínacia kapacita
- Podľa AC 15: normálne otvorené: 2 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Elektrická životnosť pri 1 A, AC 230 V cos ϕ: 1 x 105Spínacie cykly IEC / EN 60947-5-1
- Skratová pevnosť
- Max. Poistka: 4 A gG / gL IEC / EN 60947-5-1
- Mechanická životnosť: 1 x 206Spínacie cykly
- Teplotný rozsah:
- Prevádzka: - 25 ... + 60 ° C
- Skladovanie: - 25 ... + 70 ° C
- Upevnenie vodiča: skrutkové spojenie
- Typ
RK9871.72 3/N AC400/230V 50/60Hz
- Kategória výrobku
relé pre monitoring napätia
- Prevádzkové napätie
230 V
400 V
- Rozmer.
(d x š x v) 66 x 17.5 x 90 mm
- Montážna hĺbka
66
- Hmotnosť
70 g
- Šírka
17.5 mm
- V
90 mm
- Dĺžka
66 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2359209 Dold RK9871.72 3/N AC400/230V 50/60Hz relé pre monitoring napätia
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359209 Dold RK9871.72 3/N AC400/230V 50/60Hz relé pre monitoring napätia
Popis
Aplikácie:
Monitorovanie trojfázových sietí na podpätie a prepínanie na bezpečnostné zdroje.
Pre systémy podľa:
DIN VDE 0108-100 (bezpečnostné osvetlenie)
DIN VDE 0100-718 (Konštrukčné systémy pre zhromažďovanie ľudí)
Keď je meracie napätie privedené na meracie vstupy L1-L2-L3 a sieť je bezporuchová, relé sa prepne do dobrého stavu, ak napätie už 1 minútu neklesne pod prahovú hodnotu podpätia.
Počas tejto čakacej doby 1 minúta bliká žltá dióda LED. Po detekcii podpätia na jednej alebo viacerých fázach dlhšie ako 0,5 s relé vypadne.
Podpäťové relé meria aritmetickú priemernú hodnotu 3 fázových napätí proti N.
Podľa IEC / EN 60255-1
Pre systémy podľa DIN VDE 0100-718 a DIN VDE 0108-100 (nástupnícka norma DIN VDE 0108)
· Detekcia podpätia v trojfázových sieťach
Bez oddeleného pomocného napätia (generovaného z meracieho napätia všetkých 3 fáz)
· LED displej pre prevádzkové napätie a polohu kontaktu
· Pre akúkoľvek fázovú postupnosť
Princíp uzavretého obvodu (výstupné relé nie je aktivované v prípade poruchy)
· 2 prepínacie kontakty
· S pevným časovým oneskorením 0,5 s pre chybové hlásenia
· S pevným časovým oneskorením 1 minútu na prepnutie späť do dobrého stavu
· S pevnou hodnotou odozvy pri 195,5 V AC
· Voliteľne s testovacím tlačidlom na ovládanie funkcií
Celková šírka 17,5 mm
Tento text bol preložený strojovo.
