Dold UG6970.04PS/61 DC24V ochranné relé, 24 V/DC, 4 spínacie, (š x v x h) 22.5 x 110 x 120.3 mm, 0065426, 1 ks

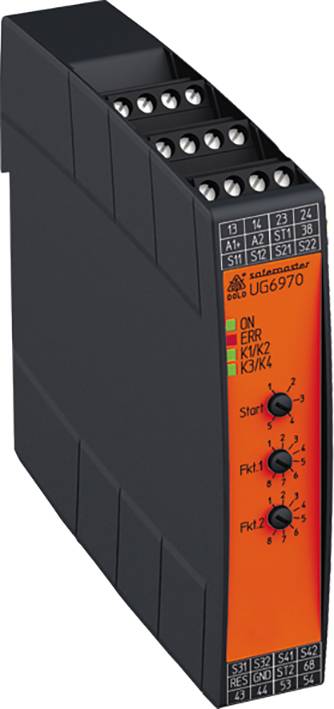

Elektrické spínacie zariadenie, čierno-oranžové, s viacerými svorkami na hornej strane. LED diódy indikujú stav: 'ZAP', 'CHYBA', 'K1/K2', 'K3/K4'.

Ilustračný obrázok

Kategória výrobku

ochranné relé

Pripojenie

skrutkové svorky nástrčné

Prevádzkové napätie

24 V/DC

Typ

UG6970.04PS/61 DC24V

Prevádzkové napätie max.

24 V/DC

Datasheety: (PDF)

Doručenie: Ut 13. 10.

Počet

Celkom (430,08 € / kus)

430,08 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

2 NO kontakty na bezpečnostnú funkciu

Technické parametre

Je možné nastaviť dve nezávislé bezpečnostné funkcie
Svetelná mriežka, núdzové zastavenie, bezpečnostná podložka, ochranné dvere, obojručné
vstup
Menovité napätie UN: DC 24 V
Rozsah napätia: 0,8 ... 1,1 UN
Menovitá spotreba: Typ. 3,2 W
Ochrana zariadenia: Interná s PTC
Prepäťová ochrana: Interná pomocou VDR
Tlačidlo pracovného cyklu ON: 0,1 sTlačidlo resetovania pracovného cyklu:>3 s
Bezpečnostná funkcia
Bezpečnostná podložka / bezpečnostná hrana (4)
Maximálne prípustné
Odpor kontaktu bezpečnostnej hrany: 1000 Ω
Spínací prúd v prípade skratu: Typ. 15 mA pri UN
Svetelná závora (8)
Riadiaci prúd cez S12, S22
alebo S32, S42: Typ. 8 mA pri UN
Minimálne napätie na svorkách
S12, S22 alebo S32, S42
s aktivovaným zariadením: DC 10 V
Kontakty: 2 spínacie kontakty na bezpečnostnú funkciu
Prevádzkový rozsah teplôt: - 25 ... + 60 ° C

Kategória výrobku: ochranné relé

Typ: UG6970.04PS/61 DC24V

Pripojenie: skrutkové svorky nástrčné

Prevádzkové napätie: 24 V/DC

Prevádzkové napätie max.: 24 V/DC

Prevádzkové napätie: 24 V/DC (max)

Typ kontaktu: 4 spínacie

Spínacie napätie (max.): 230 V/AC

Spínací prúd (max.): 8 A

: IP20
IP40

Hĺbka: 120.3 mm

Šírka: 22.5 mm

V: 110 mm

Rozmer.: (š x v x h) 22.5 x 110 x 120.3 mm

Obsah: 1 ks

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2359203 Dold UG6970.04PS/61 DC24V ochranné relé, 24 V/DC, 4 spínacie, (š x v x h) 22.5 x 110 x 120.3 mm, 0065426, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2359203 Dold UG6970.04PS/61 DC24V ochranné relé, 24 V/DC, 4 spínacie, (š x v x h) 22.5 x 110 x 120.3 mm, 0065426, 1 ks

Popis

Multifunkčný bezpečnostný modul UG 6970 slúži na ochranu osôb a strojov bezpečným zapnutím a prerušením bezpečnostného obvodu. Používa sa spolu s tlačidlami núdzového zastavenia, ochrannými dverami, svetelnými závorami so samočinným testom (typ 4) podľa IEC / EN 61 496-1, dvojručnými spínačmi v lisoch pri obrábaní kovov, ako aj so strojmi s nebezpečnými pohybmi zatvárania ( typ III C podľa EN 574) a bezpečnostné rohože, bezpečnostné hrany a páskové spínače súvisiace s bezpečnosťou. Na UG 6970 je možné jednoducho pomocou otočného spínača nastaviť dve z 5 nezávislých bezpečnostných funkcií. Tým sa zníži rozmanitosť zariadení v sklade a zjednoduší sa vám dispozícia.

· Je ekvivalentné s
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 · Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 · Podľa IEC / EN 61508 a IEC / EN 61511
· Podľa EN 50156-1 pre spaľovacie systémy
· Detekcia skratu na zapínacom tlačidle
· Aktivácia pomocou tlačidla ON alebo funkcie automatického zapnutia
· S detekciou krížového obvodu alebo bez nej
· 2-kanálová štruktúra
· Nútene vedené výstupné kontakty
· Výstup: 2 spínacie kontakty na bezpečnostnú funkciu
· 1 polovodičový výstup na bezpečnostnú funkciu
· LED dióda zobrazuje prevádzkové napätie, bezpečnostné funkcie 1, 2 a chyby
· Stavebná šírka 22,5 mm

Tento text bol preložený strojovo.
