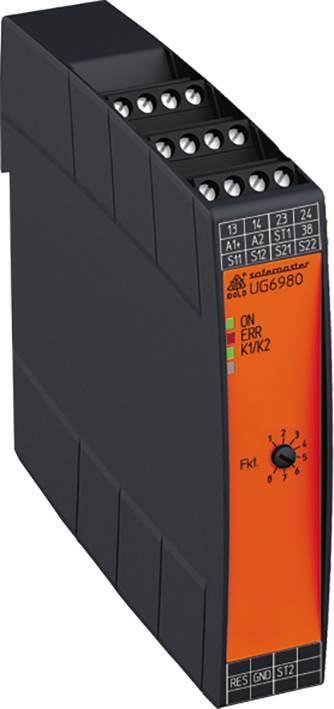

Dold UG6980.02PS/61 DC24V ochranné relé, 24 V/DC, 2 spínacie, (š x v x h) 22.5 x 110 x 120.3 mm, 0065427, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ochranné relé
Pripojenie
skrutkové svorky nástrčné
Prevádzkové napätie
24 V/DC
Typ
UG6980.02PS/61 DC24V
Prevádzkové napätie max.
24 V/DC
Datasheety: (PDF)
Počet
Celkom (264,23 € / kus)
264,23 €
bez DPH.
Doprava zadarmo
Technické parametre
- Nastaviteľné bezpečnostné funkcie
- Svetelná mriežka, núdzové zastavenie, bezpečnostná podložka, ochranné dvere, obojručné
- vstup
- Menovité napätie UN: DC 24 V
- Rozsah napätia: 0,8 ... 1,1 UN
- Menovitá spotreba: Typ. 3,2 W
- Ochrana zariadenia: Interná s PTC
- Prepäťová ochrana: Interná pomocou VDR
- Tlačidlo pracovného cyklu ON: 0,1 sTlačidlo resetovania pracovného cyklu:>3 s
- Bezpečnostná funkcia
- Bezpečnostná podložka / bezpečnostná hrana (4)
- Maximálne prípustné
- Odpor kontaktu bezpečnostnej hrany: 1000 Ω
- Spínací prúd v prípade skratu: Typ. 15 mA pri UN
- Svetelná závora (8)
- Riadiaci prúd cez S12, S22
- alebo S32, S42: Typ. 8 mA pri UN
- Minimálne napätie na svorkách
- S12, S22 alebo S32, S42
- s aktivovaným zariadením: DC 10 V
- Kontakty: 2 spínacie kontakty na bezpečnostnú funkciu
- Prevádzkový rozsah teplôt: - 25 ... + 60 ° C
- Kategória výrobku
ochranné relé
- Typ
UG6980.02PS/61 DC24V
- Pripojenie
skrutkové svorky nástrčné
- Prevádzkové napätie
24 V/DC
- Prevádzkové napätie max.
24 V/DC
- Prevádzkové napätie
24 V/DC (max)
- Typ kontaktu
2 spínacie
- Spínacie napätie (max.)
230 V/AC
- Spínací prúd (max.)
8 A
IP20
IP40
- Hĺbka
120.3 mm
- Šírka
22.5 mm
- V
110 mm
- Rozmer.
(š x v x h) 22.5 x 110 x 120.3 mm
- Obsah
1 ks
- Prevedenie
multifunkčné
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2359204 Dold UG6980.02PS/61 DC24V ochranné relé, 24 V/DC, 2 spínacie, (š x v x h) 22.5 x 110 x 120.3 mm, 0065427, 1 ks
Popis
· Je ekvivalentné s
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 · Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 · Podľa IEC / EN 61508 a IEC / EN 61511
· Podľa EN 50156-1 pre spaľovacie systémy
· Detekcia skratu na zapínacom tlačidle
· Aktivácia pomocou tlačidla ON alebo funkcie automatického zapnutia
· S detekciou krížového obvodu
· 2-kanálová štruktúra
· Nútene vedené výstupné kontakty
· Výstup: max. 4 spínacie kontakty + 1 výstup polovodičového signálu
· LED dióda zobrazuje prevádzkové napätie, oneskorené kontakty a chyby
· Stavebná šírka 22,5 mm
