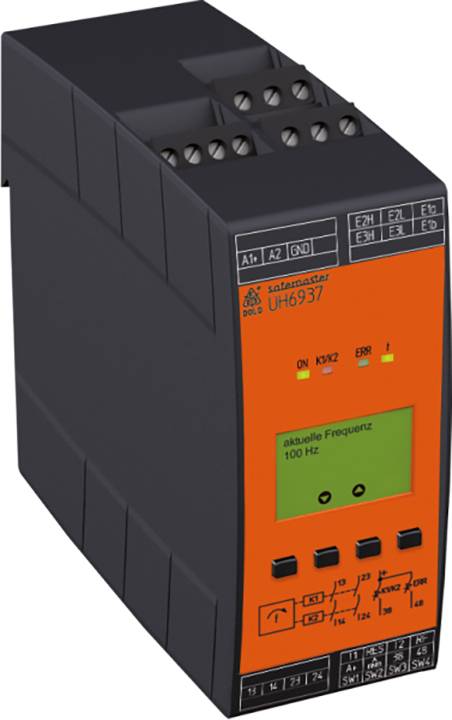

Ilustračný obrázok
Ilustračný obrázok
Dold UH6937.02PS/61 DC24V relé pre meranie spätného výkonu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
relé pre meranie spätného výkonu
Prevádzkové napätie
24 V/DC
Typ
UH6937.02PS/61 DC24V
Rozmer.
(d x š x v) 121 x 45 x 107 mm
Šírka
45 mm
Datasheety: (PDF)
Počet
Celkom (922,76 € / kus)
922,76 €
bez DPH.
Doprava zadarmo
Technické parametre
- Vstup merania frekvencie
- Rozsah napätia
- E1a-E2L, E1b-E3L: AC 8 ... 280 V
- E1a-E2H, E1b-E3H: AC 16 ... 690 V
- (V závislosti od frekvencie pozri charakteristiku)
- Vstupná frekvencia:
- Variant / 0_ _:<700 Hz
- Verzia 1_ _:<1 200 Hz
- Galvanické oddelenie: vstup na meranie frekvencie na pomocné napätie a výstupné kontakty
- Hodnota odpovede (prahová hodnota frekvencie)
- Variant / 0_ _: Nastaviteľné od 1 Hz ... 600 Hz
- Variant / 1_ _: Nastaviteľné od 1 Hz ... 1000 Hz
- Frekvenčný menič hodinovej frekvencie
- Varianta / 0_ _: ≥ 1 kHz
- Varianta / 1_ _: ≥ 2 kHz
- Presnosť merania:<± 2%
- Stabilita nastaveného prahu, keď sa pomocné napätie a teplota líšia:<± 1%
- Hysteréza: nastaviteľná od 2 ... 10% z nastavenej hodnoty odozvy
- Pomocné napätie UH (Galvanicky oddelené od meracieho vstupu): DC 24 V
- Napájací zdroj musí spĺňať požiadavky SELV / PELV
- Rozsah napätia: 0,8 ... 1,1 UH
- Menovitá spotreba: Typ. 3,2 W
- Ochrana zariadenia: Interná s PTC
- Prepäťová ochrana: Interná pomocou VDR
- Tlačidlo resetovania pracovného cyklu:>1,2 s
- Kontakty: 2 ŽIADNE kontakty
- Typ kontaktu: relé, pozitívne poháňané
- Tepelný prúd I.th: 8 A (pozri celkovú krivku súčasného limitu)
- Spínací výkon podľa AC 15: 3 A / AC 230 V IEC / EN 60947-5-1
- podľa DC 13: 2 A / DC 24 V IEC / EN 60947-5-1
- založené na DC 13: 4 A / DC 24 V pri 0,1 Hz
- Typ
UH6937.02PS/61 DC24V
- Kategória výrobku
relé pre meranie spätného výkonu
- Prevádzkové napätie
24 V/DC
- Rozmer.
(d x š x v) 121 x 45 x 107 mm
- Šírka
45 mm
- V
107 mm
- Dĺžka
121 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2359199 Dold UH6937.02PS/61 DC24V relé pre meranie spätného výkonu
Popis
Monitor rýchlosti a frekvencie UH 6937 slúži na bezpečné monitorovanie frekvencie striedavého napätia. Slúži na monitorovanie výstupnej frekvencie frekvenčných meničov alebo na monitorovanie frekvencie rotora motorov s posuvným krúžkom. Ďalšou oblasťou použitia je monitorovanie pohonov v žeriavových systémoch. Predný displej umožňuje jednoducho a pohodlne nastaviť parametre pre príslušnú aplikáciu a kedykoľvek ich zmeniť.
· Je ekvivalentné
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 Podľa IEC / EN 61508
Úroveň integrity bezpečnosti (SIL) 3 Podľa IEC / EN 61511
· Nadmerné, podfrekvenčné alebo okenné monitorovanie jednofázových alebo trojfázových striedavých napätí
· Užívateľsky prívetivý predný displej
Pre pohodlnú parametrizáciu riadenú ponukou
Zobrazenie požadovanej a skutočnej hodnoty v Hz
· Rýchla doba odozvy prostredníctvom periodického merania vstupnej frekvencie
Univerzálne meracie vstupy pre striedavé napätie od 8 ... 280 V pre 1-fázové monitorovanie a 16 ... 690 V pre 1- a 3-fázové monitorovanie
· Nastaviteľná hysteréza
Nastaviteľné oneskorenie uvoľnenia od 0 ... 100 s
Nastaviteľný čas obtoku pri spustení od 0 ... 100 s
Nastaviteľné oneskorenie alarmu 0,1 ... 100 s
· Ukladanie alarmov alebo automatické resetovanie
· Galvanické oddelenie medzi meracími vstupnými, pomocnými a výstupnými kontaktmi
· 2-kanálová štruktúra
· Nútene vedené výstupné kontakty
· LED displeje a 2 polovodičové signálne výstupy
Šírka 45 mm
· S zásuvnými pripojovacími blokmi pre rýchlu výmenu zariadenia
