Double-level terminal block PTTBS 2,5 3209604 Phoenix Contact

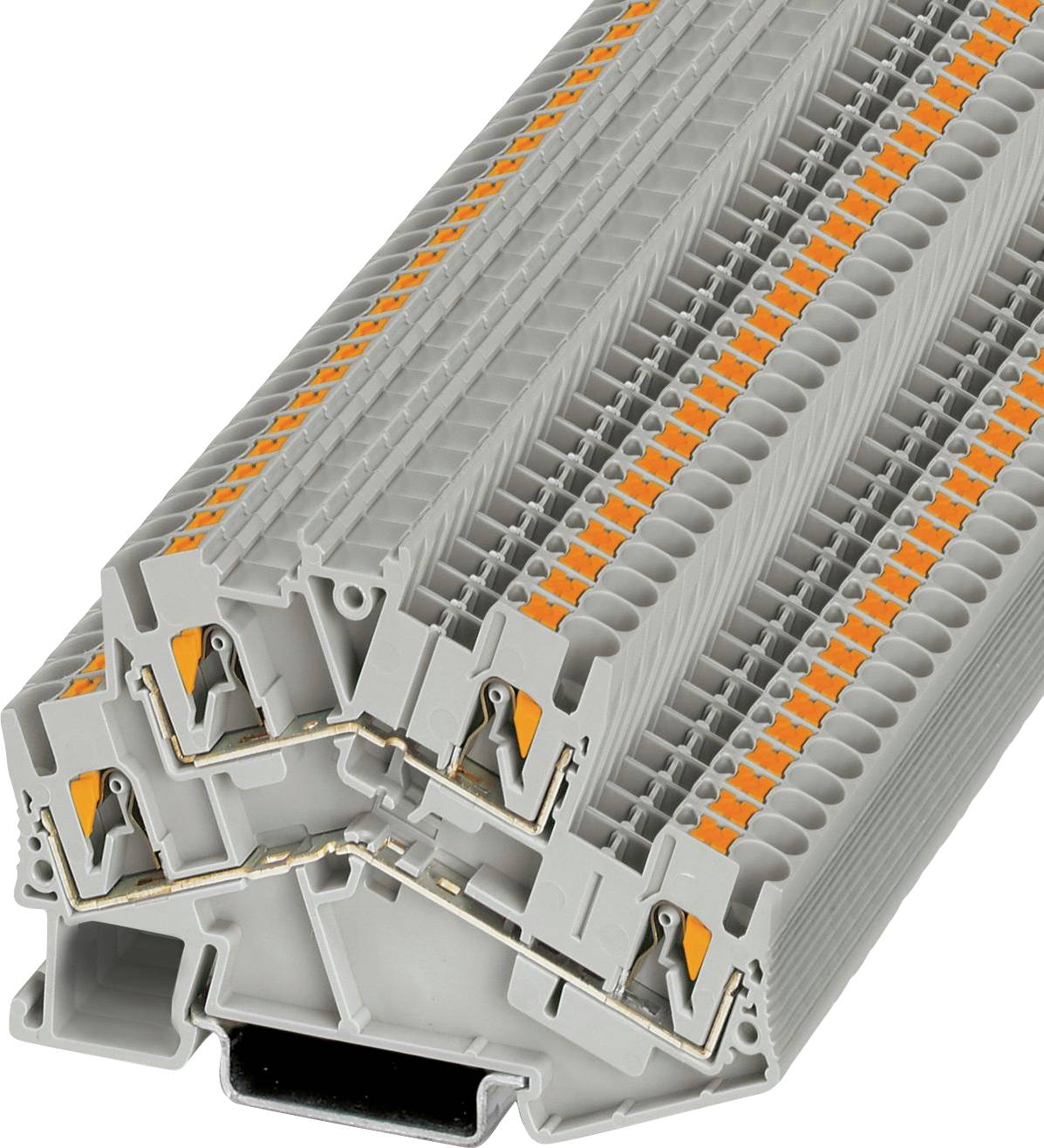

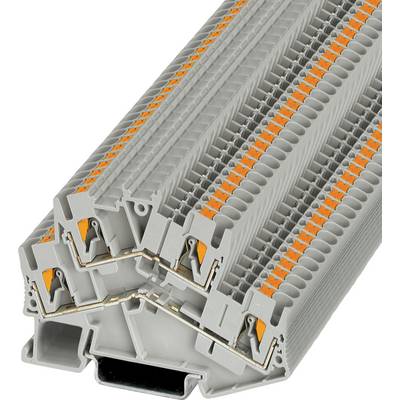

Stoh sivých a oranžových elektrických konektorov usporiadaných diagonálne, zobrazujúci viaceré body pripojenia a vrstvy na vedenie elektrických vodičov.

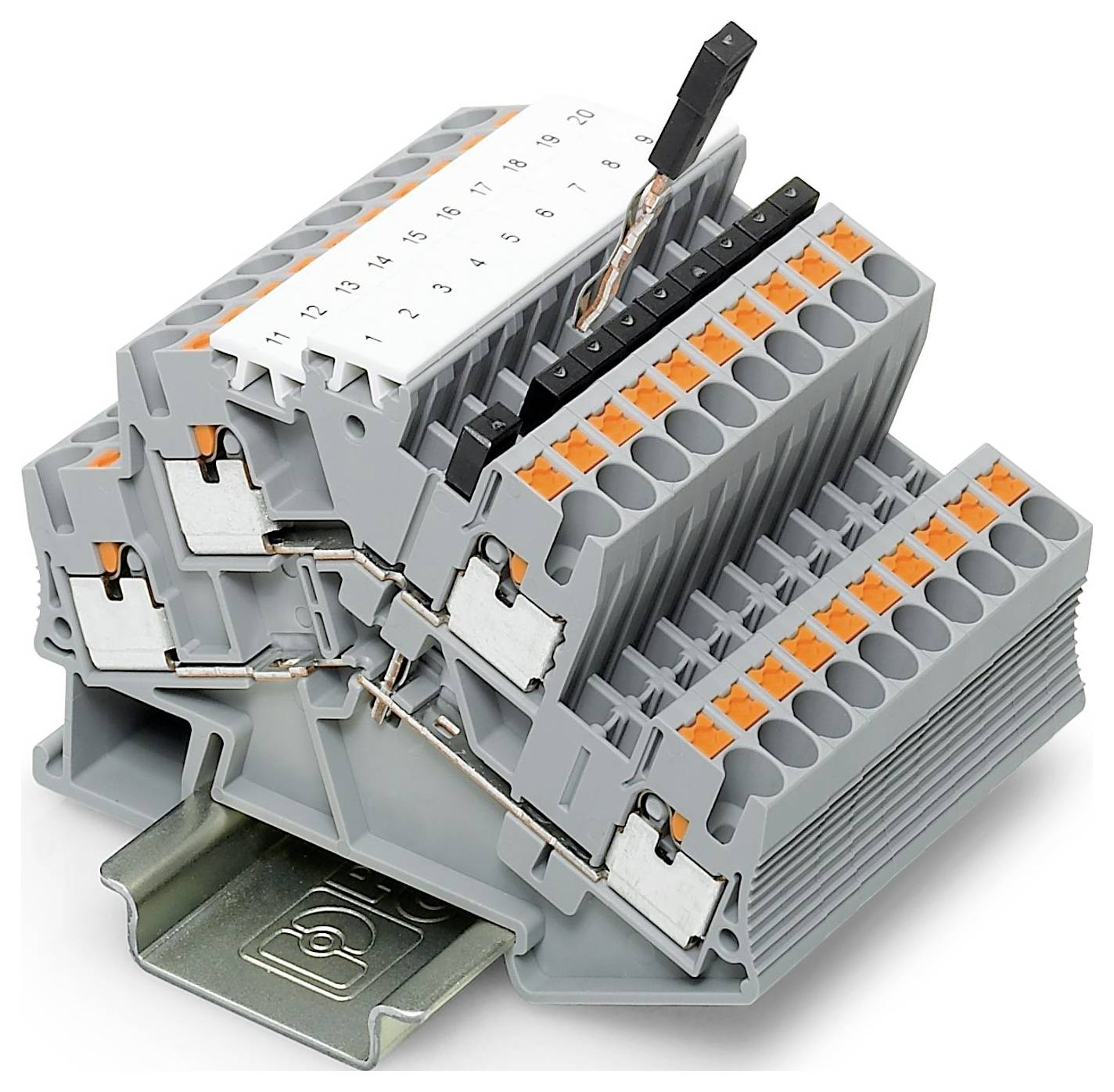

Zásobník sivých elektrických svorkovníc s oranžovými pripojovacími bodmi, umiestnený na kovovej základni, vybavený očíslovanou štítkou.

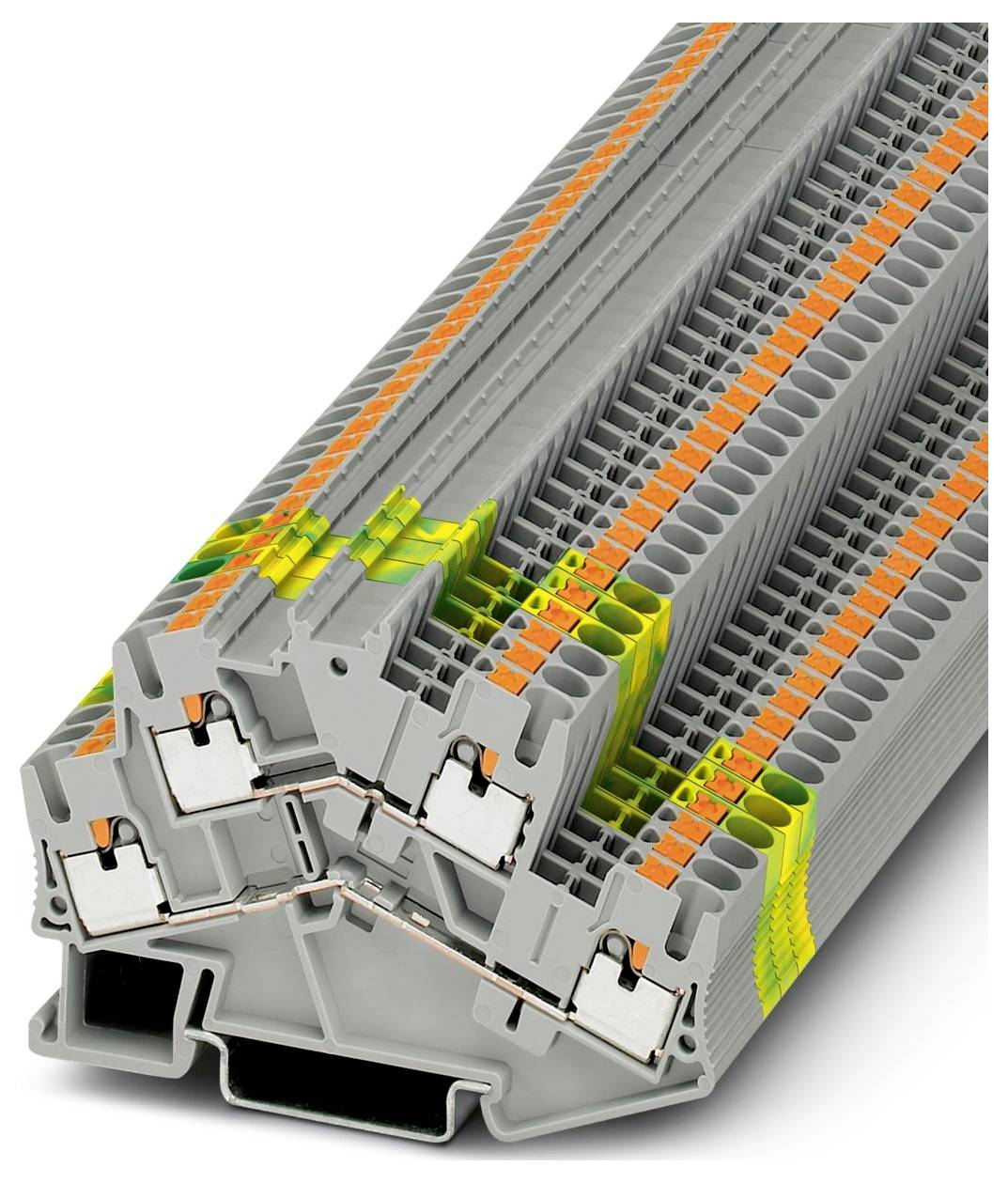

Zostava sivého plastového svorkovnice s oranžovými a zelenými konektormi usporiadanými v trojuholníkovom usporiadaní.

Vodorovné čiary s iluzórnym rozdielom veľkosti: horná čiara sa zdá byť dlhšia kvôli rozostupom kruhov, ale obe čiary majú rovnakú dĺžku.

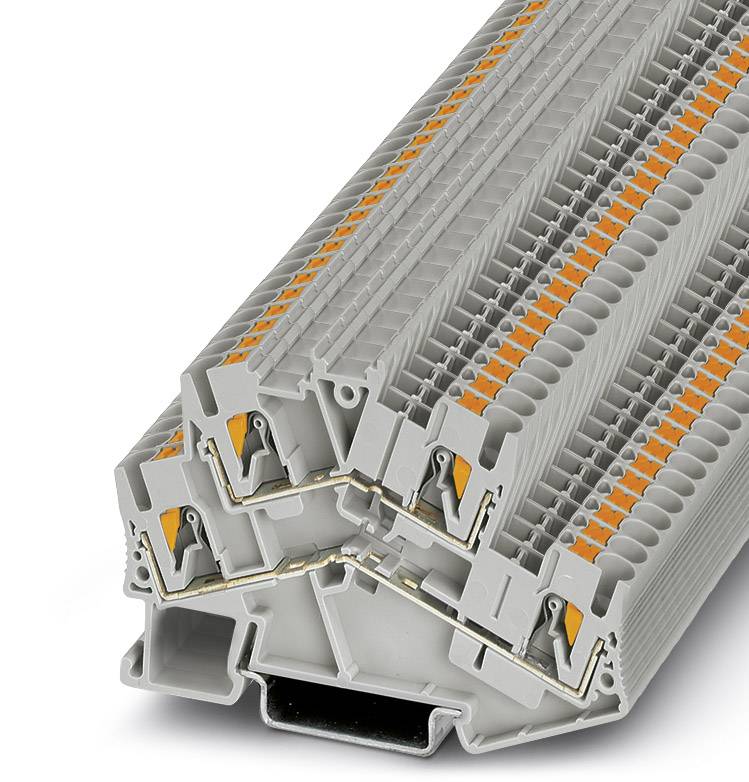

Šedý radový svorkovnicový modul s oranžovými prvkami, ktorý sa používa na elektrické prepojenia v rozvádzačoch.

1/5

Kategória výrobku

dvojitá svorka

Pripojenie

rýchle pripojenie

Flexibilné priemer (max.)

2.5 mm²

Pevný prierez (max.)

4 mm²

Menovitý prúd - filter

22 A

Datasheety: (PDF)

Doručenie: Št 23. 7.

3 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (2,40 € / kus)

119,99 €

s DPH

Doprava zadarmo

Už len 3 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Kategória výrobku: dvojitá svorka

Pripojenie: rýchle pripojenie

Prierez flexibilné (min.): 0.14 mm²

Flexibilné priemer (max.): 2.5 mm²

Prierez pevný (min.): 0.14 mm²

Pevný prierez (max.): 4 mm²

AWG min.: 26

AWG max.: 12

Šírka svorky: 5.2 mm

Počet riadkov: 2

Pólov: 4

Farba: sivá

Menovitý prúd: 22 A

Menovitý prúd - filter: 22 A

Menovité napätie: 500 V

Dĺžka odizolace: 8 mm

Dĺžka izolácie (max.): 10 mm

Číslo výrobcu: 3209604

Obsah: 50 ks

Priemyslové balenie: áno

Typ: PTTBS 2,5

Rozmer.: (d x š x v) 78 x 5.2 x 55 mm

Šírka: 5.2 mm

V: 55 mm

Dĺžka: 78 mm

Trieda horľavosti: V0

Izolačný materiál: PA

Izolácia: PA

Varianty(Všetky ceny sú s DPH)

Typ

Menovitý prúd - filter

Pripojenie

Farba

Kategória výrobku

Pevný prierez (max.)

Flexibilné priemer (max.)

Prierez pevný (min.)

Prierez flexibilné (min.)

Double-level terminal block PTTBS 2,5 3209604 Phoenix Contact

Objednávacie číslo:566317

Tento produkt

PTTBS 2,5

22 A

rýchle pripojenie

sivá

dvojitá svorka

4 mm²

2.5 mm²

0.14 mm²

Double-level spring-cage terminal block STTB 4-PV 3031542 Phoenix Contact

Objednávacie číslo:565367

STTB 4-PV

30 A

pružinová svorka

sivá

dvojitá svorka

6 mm²

4 mm²

0.08 mm²

Double-level spring-cage terminal block STTB 4 3031429 Phoenix Contact

Objednávacie číslo:565378

STTB 4

30 A

pružinová svorka

sivá

dvojitá svorka ťažné pružiny

6 mm²

4 mm²

0.08 mm²

Feed-through terminal block STTB 4 BU 3031432 Phoenix Contact

Objednávacie číslo:565379

STTB 4 BU

30 A

pružinová svorka

modrá

radová svorka priechodky

6 mm²

4 mm²

0.08 mm²

Component terminal block ST 2,5-DIO/L-R 3036262 Phoenix Contact

Objednávacie číslo:565527

ST 2,5-DIO/L-R

500 mA

pružinová svorka

sivá

radová svorka pre konštrukčné prvky

4 mm²

2.5 mm²

0.08 mm²

Feed-through terminal block STTB 2,5-TWIN 3038516 Phoenix Contact

Objednávacie číslo:565700

STTB 2,5-TWIN

22 A

pružinová svorka

sivá

radová svorka priechodky

4 mm²

2.5 mm²

0.08 mm²

Feed-through terminal block STTB 2,5-TWIN BU 3038529 Phoenix Contact

Objednávacie číslo:565701

STTB 2,5-TWIN BU

22 A

pružinová svorka

modrá

radová svorka priechodky

4 mm²

2.5 mm²

0.08 mm²

Feed-through terminal block STTB 2,5-TWIN-PV 3038545 Phoenix Contact

Objednávacie číslo:565709

STTB 2,5-TWIN-PV

22 A

pružinová svorka

sivá

radová svorka priechodky

4 mm²

2.5 mm²

0.08 mm²

Component terminal block ST 2,5-R 15K 3035027 Phoenix Contact

Objednávacie číslo:565765

ST 2,5-R 15K

24 A

pružinová svorka

sivá

radová svorka priechodky

4 mm²

2.5 mm²

0.08 mm²

Component terminal block STTBS 2,5-DIO/U-O 3035111 Phoenix Contact

Objednávacie číslo:565785

STTBS 2,5-DIO/U-O

22 A

pružinová svorka

sivá

radová svorka pre konštrukčné prvky

4 mm²

2.5 mm²

0.08 mm²

Na stiahnutie

Datasheet

Datasheet 566317 Double-level terminal block PTTBS 2,5 3209604 Phoenix Contact

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 566317 Double-level terminal block PTTBS 2,5 3209604 Phoenix Contact

Popis

Double-level terminal block, Cross section: 0.14 mm² - 4 mm², AWG: 26 - 12, Connection type: Push-in connection, Width: 5.2 mm, Color: gray, Mounting type: NS 35/7,5, NS 35/15
