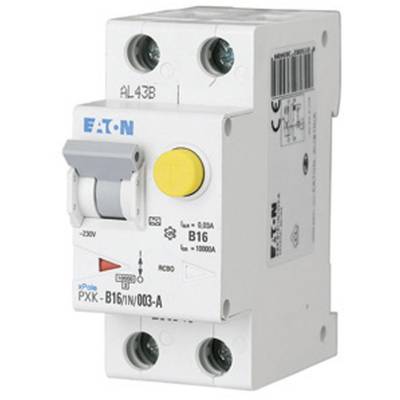

Eaton 236948 prúdový chránič/elektrický istič 2-pólový 16 A 0.03 A 240 V/AC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prúdový chránič/elektrický istič
Pólov
2
Spúšťacie charakteristika
B
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
16 A
Datasheety: (PDF)
54 Ks
Počet
Celkom (34,95 € / kus)
34,95 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Kombinovaný spínač FI / LS PXK-B16 / 1N / 0,03
- menovitý prúd: 16 A.
- 2-pólový
- Vypínacia charakteristika: B / 10 kA
- Menovitý zvyškový prúd: 0,03 A
- Tento text bol preložený strojovo.
Technické parametre
- Pripojiteľný prierez drôtu pevný: 1 - 25 mm²
- Pripojiteľný prierez vodiča, viacžilový: 1 - 25 mm²
- Počet chránených stožiarov: 1
- Uvoľnenie: okamžité s
- Menovité izolačné napätie Ui: 440 V
- Menovité napätie odolávajúce impulzom Uimp: 4 kV
- Šírka v divíznych jednotkách: 2
- Citlivosť: Citlivosť na pulzné prúdy
- Trieda obmedzenia energie: 3
- Ochrana proti falošnému spusteniu: nie
- Druh zvyškového prúdu: A
- frekvencia 50 Hz.
- Vhodné pre montáž pod omietku: nie
- Základná funkcia: Kombinované zariadenia RCD / MCB
- Maximálna prevádzková teplota okolia: +40 ° C
- Prevádzková teplota min .: -25 ° C
- S blokovacím zariadením: nie
- Aktívne neutrálne: áno
- Počet pólov (spolu): 2
- Stupeň ochrany (IP): IP20
- Odpor nárazového prúdu: 0,25 kA
- Okolitá teplota počas prevádzky: -25 - 40 ° C
- Strata výkonu zariadenia v závislosti od aktuálneho [Pvid]: 3,6 W
- Stupeň znečistenia: 2
- Kategória prepätia: 3
- Prevedenie
1 pin + N
- Kategória výrobku
prúdový chránič/elektrický istič
- Pólov
2
- Spúšťacie charakteristika
B
- Jmenotivý zvyškový prúd
0.03 A
- Spĺňa RoHS
áno
- Farba
viacfarebná
- Rozmer.
(š x v x h) 35 x 80 x 69.5 mm
- Obsah
1 ks
- Menovitý prúd
16 A
- Menovitý prúd - filter
16 A
- Vypínanie
10 kA
- Prevádzkové napätie
230 V/AC
- Menovité napätie
240 V/AC
- Šírka
35 mm
- V
80 mm
- Hĺbka
69.5 mm
- Hmotnosť
0
AC
69.5 mm
16 A
240 V
B
440 V
0.03 A
A
0.25 kA
3
3
2
2
50 Hz
IP20
1
ÁNO
0 kA
1-25 mm²
1-25 mm²
NIE
-25-40 °C
NIE
2
NIE
4 kV
10 kA
Undelayed
10 kA
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 611852 Eaton 236948 prúdový chránič/elektrický istič 2-pólový 16 A 0.03 A 240 V/AC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 611852 Eaton 236948 prúdový chránič/elektrický istič 2-pólový 16 A 0.03 A 240 V/AC
Informácie
Informácie 611852 Eaton 236948 prúdový chránič/elektrický istič 2-pólový 16 A 0.03 A 240 V/AC
Popis
Z dôvodu zmeny prúdu v norme DIN VDE 0100-410 je táto dodatočná ochrana pomocou ochranných zariadení na zvyškový prúd povinná pre všetky zásuvkové obvody v položenej oblasti a pre všetky konečné obvody do 20 A vonku. DIN 18015 časť 2 tiež zdôrazňuje, že nie všetky obvody môžu byť odpojené, keď sú vypnuté ističom zvyškového prúdu. Chytrá odpoveď: riešenia ističov od spoločnosti Moeller. Integrujú ochranu osôb, oheň a vedenie v jednej zostave, znižujú úsilie pri inštalácii, šetria priestor a znižujú náklady.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
