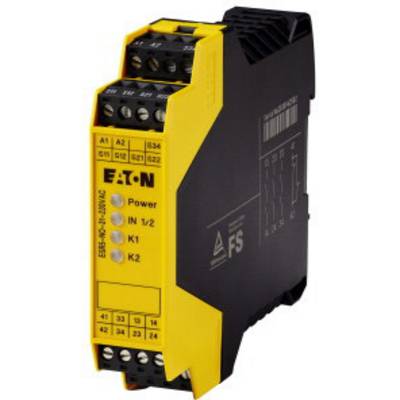

Eaton ESR5-NO-31-230VAC ochranné relé, 230 V/AC, (š x v x h) 22.5 x 99 x 114.5 mm, 119380, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
ochranné relé
Pripojenie
skrutkové pripojenie
Prevádzkové napätie
230 V/AC
Typ
ESR5-NO-31-230VAC
Datasheety: (PDF)
5 Ks
Počet
Celkom (256,10 € / kus)
256,10 €
bez DPH.
Doprava zadarmo
Už len 5 Ks skladom!
Technické parametre
- Dĺžka odizolovania: 7 mm
- Prierezy pripojenia: 24 - 12 AWG
- Čas odozvy: s Ue v automatickom režime: typicky 300 s Ue v manuálnom režime: typicky 40 ms
- Pravdepodobnosť poruchy za hodinu [PFHd]: 1,89 x 10-10
- Výstupná poistka: 6 gL / gG
- Vyhodnotenie vstupov: jeden a dva kanály
- Menovité izolačné napätie [Ui]: 250 V AC
- Menovité impulzné výdržné napätie [Uimp]: 4000 V AC
- Ochrana proti dotyku pri vertikálnom ovládaní spredu (EN 50274): bezpečné pre prsty a chrbát ruky
- Prevádzka: jednokanálová, dvojkanálová
- Prevádzkové podmienky: 2000 m
- Nábehový prúd: min - max 0,01 - 6 A
- Povoľte prúdové cesty podľa EN 60204-1, kategória zastavenia 0: 3
- Hmotnosť: 0,24 kg
- Ochrana proti skratu pre výstupné obvody, externé: Poistka 10 A gL / gG (aktivácia prúdových ciest) Poistka 4 A gL / gG (signalizácia prúdových ciest)
- Skratový prúd: 0,7 A
- Maximálny prípustný celkový odpor vedenia (vstupné a štartovacie obvody pri UN) [RL]: 50 Ω
- Maximálny vypínací výkon: 33 W.
- Cesty signalizačného prúdu: 1
- Minimálna spínacia kapacita: 0,1 W.
- Montáž: DIN lišta IEC / EN 60715, 35 mm
- Celkový štvorcový prúd: 72 A2 (ITH2 = I12 + I22 + I32) A2
- Maximálna spínacia frekvencia: 0,5 Hz
- Bezpečnostné parametre: kat. 4
- Stavový displej: zelená LED
- Stratový výkon [P]: 5,43 W
- Prípustný rozsah: 0,85 - 1,1 x Ue
- Max. Ohmický odpor vedenia [R]: ≦ 11 Ω
- Kategória prepätia / stupeň znečistenia: III / 2
- Druh obalu
Piece
- Kategória výrobku
ochranné relé
- Typ
ESR5-NO-31-230VAC
- Pripojenie
skrutkové pripojenie
- Prevádzkové napätie
230 V/AC
- Prevádzkové napätie max.
230 V
- Prevádzkové napätie
230 V (max)
- Reakčná doba
40 ms
- Spínací prúd (max.)
5 A
- Max. spínací výkon
33 W
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SILCL 3
- Kategória bezpečnosti
4
IP20
- Prevádzková teplota (min.)
-20 °C
- Prevádzková teplota (max.)
+55 °C
- Hĺbka
114.5 mm
- Šírka
22.5 mm
- V
99 mm
- Rozmer.
(š x v x h) 22.5 x 99 x 114.5 mm
- Obsah
1 ks
22.5 mm
Basic device
99 mm
114.5 mm
5.43 W
0-0 s
ÁNO
230-230 V
230-230 V
AC
AC
AC
ÁNO
ÁNO
ÁNO
3
0
0
0
1
0
0
0
Screw connection
ÁNO
NIE
None
NIE
AC
4 A
NIE
NIE
ÁNO
NIE
ÁNO
NIE
NIE
Level e
0
230-230 V
230-230 V
0-0 V
230-230 V
230-230 V
0-0 V
One- and two-channel
3
ÁNO
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 1973242 Eaton ESR5-NO-31-230VAC ochranné relé, 230 V/AC, (š x v x h) 22.5 x 99 x 114.5 mm, 119380, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1973242 Eaton ESR5-NO-31-230VAC ochranné relé, 230 V/AC, (š x v x h) 22.5 x 99 x 114.5 mm, 119380, 1 ks
Popis
Bezpečnostné relé pre implementáciu základných funkcií núdzového zastavenia / núdzového zastavenia / ochranných dverí, jedno alebo dvojkanálové ovládanie, napájacie napätie 230 VAC 50/60 Hz, 5 aktivačných prúdových ciest (IEC / EN 60204 kategória zastavenia 0) - kategória zastavenia základného zariadenia je maximálna Dosiahnuté v súlade s normami IEC 61508 a IEC 60204, 2 signálne prúdové cesty, ochrana kontaktov v súlade s EN 50274 pri vertikálnom ovládaní z predného prsta a zadnej časti ruky, vhodné pre PL e, kat. 4 v súlade s EN ISO 13849-1 / SILCL3 v súlade s IEC 62061 / SIL3 v súlade s IEC61508
