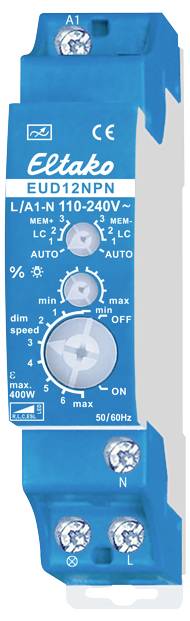

Eltako 21100808 univerzálny stmievač modrá

Univerzálny stmievač. Výkon MOSFET až 400W. Automatická detekcia lampy. Strata v pohotovostnom režime iba 0,2 wattu. Nastaviteľný minimálny alebo maximálny jas a rýchlosť stmievania. S funkciou škôlky a snooze. Modulárne zariadenie pre montáž na lištu DIN-EN 60715 TH35. 1 deliaca jednotka = šírka 18 mm, hĺbka 58 mm. Univerzálny stmievač pre svietidlá do 400W v závislosti od podmienok vetrania. Stmievateľné 230 V LED žiarovky a stmievateľné energeticky úsporné žiarovky ESL závisia aj od elektroniky žiarovky a typu stmievania. Obvod so soft-on a soft-off na ochranu lampy. Ovládacie a spínacie napätie 110V AC až 240V AC 50/60Hz. Nevyžaduje sa žiadne minimálne zaťaženie. Krátke ovládacie povely zapnúť/vypnúť, trvalé ovládanie mení jas až na maximálnu hodnotu. Prerušenie ovládania zmení smer stmievania. V prípade výpadku prúdu sa spínacia poloha a úroveň jasu uložia a v prípade potreby sa zapnú pri obnovení napájacieho napätia. Automatická elektronická ochrana proti preťaženiu a vypnutie pri prehriatí. Pod horným otočným spínačom na prednom paneli sa nachádza LED dióda, ktorá signalizuje, že zariadenie je aktivované. Po 15 sekundách začne blikať, čo znamená, že ovládacie tlačidlo môže byť zablokované. Počas prevádzky horný otočný spínač určuje, či má byť aktívna automatická detekcia lampy AUTO alebo jedna zo špeciálnych komfortných polôh LC1, LC2 alebo LC3. Ak je zvolený rozsah nastavenia MEM+, funkcia pamäte je aktívna a pri vypnutí sa uloží posledná nastavená úroveň jasu. Ak je zvolený rozsah nastavenia MEM-, funkcia pamäte sa vypne a prístroj sa vždy zapne s maximálnym jasom. Stmievateľné úsporné žiarivky musia byť prevádzkované v režime AUTO a MEM-. AUTO umožňuje stmievanie všetkých typov svietidiel. LC1 je komfortná pozícia pre stmievateľné 230V LED žiarovky, ktoré vzhľadom na ich dizajn nie je možné stmievať dostatočne ďaleko na AUTO (ovládanie fázy odvíjacej hrany), a preto musia byť nútené na ovládanie fázy nábežnej hrany. LC2 a LC3 sú komfortné polohy pre stmievateľné 230V LED lampy ako LC1, ale s rôznymi krivkami stmievania. V polohách LC1, LC2 a LC3 sa nesmú používať indukčné (vinuté) transformátory. Navyše maximálny počet stmievateľných LED svietidiel môže byť z konštrukčných dôvodov nižší ako v polohe AUTO. Stredný otočný prepínač %Lamp možno použiť na nastavenie minimálneho jasu (úplne stlmené) alebo maximálneho jasu (úplne stlmené). Rýchlosť stmievania je možné nastaviť pomocou otočného prepínača nižšej rýchlosti stmievania. Zároveň sa mení dĺžka trvania jemného zapnutia a vypnutia. S vypínačom do detskej izby: Pri zapnutí dlhším stlačením tlačidla sa svetlo zapne na najnižší jas po cca. 1 sekundu a kým tlačidlo pokračujete, pomaly stmavne bez zmeny poslednej uloženej úrovne jasu. S funkciou snooze: Dvojitý impulz stlmí osvetlenie z aktuálnej polohy stmievania na minimálny jas a potom ho vypne. Maximálny čas stmievania 60 minút závisí od aktuálnej polohy stmievania a nastaveného minimálneho jasu, a preto sa môže primerane skrátiť. Svetlo môžete kedykoľvek počas procesu stmievania vypnúť krátkym stlačením tlačidla. Dlhé stlačenie počas procesu stmievania stlmí a ukončí funkciu snooze. L-záťaže (indukčné záťaže, napr. vinuté transformátory) a C-záťaže (kapacitné záťaže, napr. elektronické transformátory a LED žiarovky) sa nesmú miešať. R-záťaže (ohmické záťaže, napr. 230 V žiarovky a halogénové žiarovky) je možné primiešať podľa potreby. Univerzálny stmievač EUD12D v spojení so zosilňovačom výkonu LUD12 je vhodný na miešanie L-záťaže a C-záťaže.

Tento text bol preložený strojovo.
