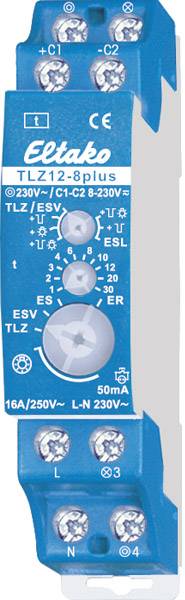

Eltako 23100832 časový spínač schodiskového osvetenia, 2300 W

1 spínací kontakt bez potenciálu 16 A / 250 V / AC, žiarovky do 2300 W, ESL a LED žiarovky do 200 W. Ovládacie napätie 230 V a / alebo 8..230 V UC. Varovanie pred vypnutím a trvalé svetlo je možné prepnúť. Strata v pohotovostnom režime iba 0,7 W. S optimalizáciou a multifunkciou ESL. Zariadenie namontované na koľajnici pre montáž na lištu DIN-EN 60715 TH35. 1 modul = 18 mm široký, 58 mm hlboký. Spínanie kontaktov pri prechode nulou na ochranu kontaktov a žiaroviek. To predlžuje najmä životnosť žiaroviek šetriacich energiu. Nehlučná elektronika neobťažuje najcitlivejšie ucho - na rozdiel od mnohých synchrónnych motorov s mechanickými prevodmi.
Vďaka použitiu bistabilného relé nedochádza v dôsledku toho k strate napájania cievky a k ohrevu, dokonca ani pri zapnutí. Po inštalácii počkajte na krátku automatickú synchronizáciu pred pripojením spotrebiča k sieti. Ovládacie, napájacie a spínacie napätie 230 V. Dodatočne s galvanicky oddeleným univerzálnym riadiacim napätím 8..230 V UC. Pre 3- a 4-vodičové obvody, prepínateľné, s podkrovným osvetlením so 4-žilovým obvodom. Automatická detekcia typu obvodu.
Žiarivý prúd žiarovky až 50 mA, v závislosti od zapaľovacieho napätia žiaroviek. Presné nastavenie času 1 až 30 minút s minútovou stupnicou.
Permanentný spínač svetla s veľkým otočným spínačom. Po výpadku prúdu v nastavení funkcií TLZ sa osvetlenie znovu zapne, ak ešte neuplynul čas. S dvojitým pripojením pre gombík a žiarovku, takže je možné ich pripojiť buď zhora, zdola alebo iba zdola. Ak je aktivovaná výstraha pred vypnutím, osvetlenie bliká asi 30 sekúnd pred uplynutím času a celkovo 3-krát v kratších a kratších intervaloch. Keď je rozsvietené trvalé svetlo, stlačte na dlhšie ako 1 sekundu. je možné nastaviť na trvalé svetlo, ktoré sa automaticky vypne po 60 minútach alebo sa dá vypnúť pomocou tlačidiel na dlhšie ako 2 sekundy. Ak sú zapnuté stále svetlá a výstraha pred vypnutím, výstraha pred vypnutím sa vydá až po vypnutí stáleho svetla. Ak sú úsporné žiarovky ESL vypnuté úplne alebo čiastočne, nastavte včasné varovanie pred vypnutím a trvalé svetlo na pravej strane ESL otočného spínača. V priebehu prvej sekundy po zapnutí alebo opätovnom zapnutí je možné predĺžiť čas pomocou funkcií TLZ krátkym stlačením až 3-krát. Každé tlačidlo pridá nastavený čas raz. S multifunkčným zariadením: Možno prepnúť na funkcie ES (impulzný spínač), ER (relé) a ESV (impulzný spínač s oneskorením vypnutia). Vo funkcii ESV zodpovedajú časy (t), ktoré je možné nastaviť pomocou stredného otočného prepínača, nasledujúcim hodnotám: 1 = 2 min, 2 = 5 min, 3 = 10 min, 4 = 15 min, 6 = 25 min, 8 = 35 min, 10 = 45 min, 12 = 60 min, 20 = 90 min, 30 = 120 min. Po uplynutí nastaveného času oneskorenia sa systém automaticky vypne, ak nebol vydaný príkaz na manuálne vypnutie. Pomocou ESV je možné zapnúť aj včasné varovanie pred vypnutím a trvalé svetlo. Zabudnuté trvalé svetlo sa po 2 hodinách vypne.
