Eltako 28380000 MUA-100 zvodič pre prepäťovú ochranu Přepětová ochrana pre: fotovoltaické zariadenie 20 kA Piece 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
8 Ks
Počet
Celkom (150,40 € / kus)
150,40 €
bez DPH.
Doprava zadarmo
Už len 8 Ks skladom!
Technické parametre
- Typ mriežky TT: áno
- Typ siete TN-C: áno
- Typ siete TN-S: áno
- Menovitý výbojový prúd (8/20): 30 kA
- Max. vybíjací prúd (8/20): 60 kA
- Skratová odolnosť (Isccr): 25
- Integrovaná záložná poistka: áno
- Úroveň ochrany: 1,5 kV
- Signalizácia na zariadení: optická
- Veľkosť: 4 HP
- Kategória výrobku
zvodič pre prepäťovú ochranu
- Přepětová ochrana pre
fotovoltaické zariadenie
- Únikový prúd
20 kA
- Menovité napätie
240 V/AC
- Číslo výrobcu
28380000
- Rozmer.
(š x v x h) 230.0000 x 110.0000 x 60.0000 mm
- Šírka
230.0000 mm
- V
110.0000 mm
- Hĺbka
60.0000 mm
- Spĺňa RoHS
áno
- Obsah
1 ks
- Druh obalu
Piece
- Hmotnosť
0.7200 kg
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3451580 Eltako 28380000 MUA-100 zvodič pre prepäťovú ochranu Přepětová ochrana pre: fotovoltaické zariadenie 20 kA Piece 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3451580 Eltako 28380000 MUA-100 zvodič pre prepäťovú ochranu Přepětová ochrana pre: fotovoltaické zariadenie 20 kA Piece 1 ks
Popis
Montáž na zbernice 5 mm a 10 mm.
Certifikácia TÜV podľa IEC 61643-11, číslo certifikátu: AN 50567910 0001.

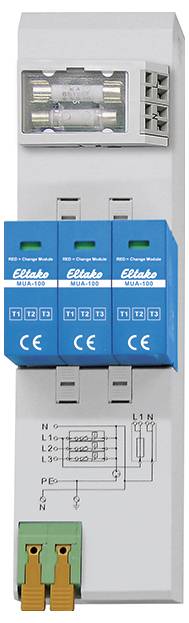

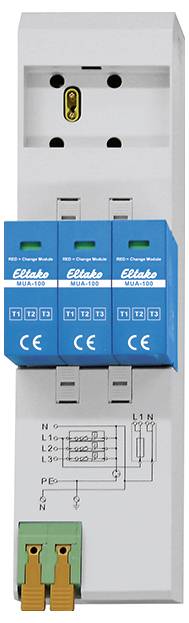

Modulárny kombinovaný zvodič prepätia spoľahlivo chráni elektrické systémy pred prechodnými prepätiami.
Poskytuje vysokú ochranu pred priamym úderom blesku v systémoch TT, TN-C a TN-S. Odolnosť proti rázovému prúdu 12,5 kA na pól.
Jednoduchá montáž na prípojnice a modulárna konštrukcia umožňujú rýchlu inštaláciu a údržbu.
Súčasťou dodávky je kryt poistky a upínacia páka.

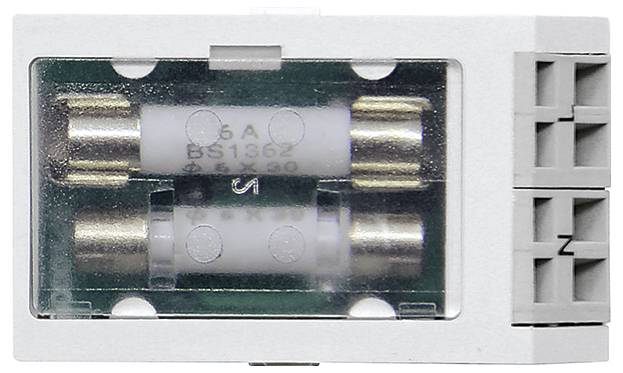

Voliteľne môže byť vybavený poistkovým modulom SM/MUA-100, ktorý umožňuje chránené odchádzajúce vedenie z MUA-100 do poľa APZ alebo RfZ.
Kombinuje triedy ochrany typu 1+2+3 v jednom zariadení a umožňuje tak komplexnú prepäťovú ochranu od vstupu do budovy až po koncové zariadenie.
Podľa normy DIN VDE 0100-443/534 je použitie kombinovanej prepäťovej ochrany MUA-100 povinné pre novostavby a prístavby s vysokovýkonnými spotrebičmi (napr. nástenná nabíjačka, tepelné čerpadlo, fotovoltaický systém).
Ak je prítomná vonkajšia ochrana pred bleskom, je potrebná úroveň ochrany:
Typ 1 v hlavnej distribúcii (napr. MUA-100, MUA-50)
Typ 2 v podrozdelení (napr. MUA-30, MUA-20)
Zvodič typu 2 v podružnom rozvádzači je potrebný iba vtedy, ak je dĺžka kábla k hlavnému rozvádzaču s nainštalovaným typom 1+2+3 väčšia ako 10 metrov.
Tento text bol preložený strojovo.
