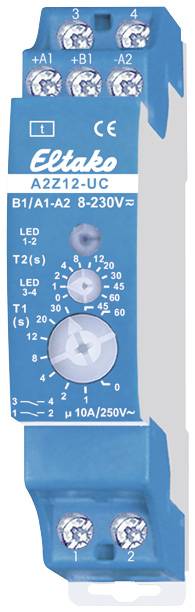

Eltako A2Z12-UC 23200302 časové relé, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
časové relé
Prevedenie
multifunkčné
Funkcia
oneskorenie odozvy
Prevádzkové napätie
230 V/AC
Typ kontaktu
2 spínacie
Datasheety: (PDF)
185 Ks
Počet
Celkom (48,77 € / kus)
56,66 €
-14 %
48,77 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
časové relé
- Typ
A2Z12-UC
- Prevedenie
multifunkčné
- Pripojenie
skrutkovací
- Funkcia
oneskorenie odozvy
- Prevádzkové napätie
230 V/AC
- Typ kontaktu
2 spínacie
- Materiál kontaktu
meď
- Spínacie napätie (max.)
250 V/AC
- Spínací prúd (max.)
10 A
- Max. spínací výkon
1000 W
- Časový rozsah (min.)
0.1 s
- Časový rozsah (max.)
14400 s
- Šírka
18 mm
- V
66 mm
- Hĺbka
58 mm
- Rozmer.
(š x v x h) 18 x 66 x 58 mm
- Obsah
1 ks
10 A
DIN rail
18 mm
Additive operating delay
66 mm
58 mm
58 mm
Analogue with single function
10 A
1
0
8-230 V
8-230 V
AC/DC
AC/DC
50-50 Hz
AC/DC
0.1-14400 s
Screw connection
230-230 V
12-12 V
Other
8-230 V
Seconds/minutes
Seconds/minutes
0-60
0-60
1000 W
500 VA
250 VA
AC
2
Copper
230-230 V
8-8 V
0
2
Thermoplastic
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2637514 Eltako A2Z12-UC 23200302 časové relé, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2637514 Eltako A2Z12-UC 23200302 časové relé, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
Popis
2-stupňové oneskorenie odozvy, 1+1 bezpotenciálový NO kontakt 10A/250V AC, 230V LED žiarovky do 200W, žiarovky 1000W. Strata v pohotovostnom režime iba 0,4 wattu. Modulárne inštalačné zariadenie pre montáž na montážnu lištu DIN-EN 60715 TH35. 1 rozstup = šírka 18 mm, hĺbka 58 mm. Najnovšia hybridná technológia spája výhody elektronického riadenia bez opotrebovania s vysokým výkonom špeciálnych relé. Univerzálne ovládacie napätie 8..230V UC. Napájacie napätie ako riadiace napätie. Indikátor polohy kontaktu s dvomi LED diódami. Veľmi nízka hlučnosť spínania. Vďaka použitiu bistabilných relé nedochádza ani pri zapnutí k žiadnej strate výkonu cievky a ani k zahrievaniu. Po inštalácii počkajte na krátku automatickú synchronizáciu, kým sa spínaný spotrebič pripojí k elektrickej sieti. Pri výpadku napájacieho napätia sa systém definovaným spôsobom vypne. Časovanie T1 medzi 0 a 60 sekundami začína pri pripojení riadiaceho napätia. Na konci tohto času sa kontakt 1-2 uzavrie a začne sa časovanie T2 medzi 0 a 60 sekundami. Na jeho konci sa kontakt 3-4 uzavrie. Po prerušení začne časovanie znova s T1.
