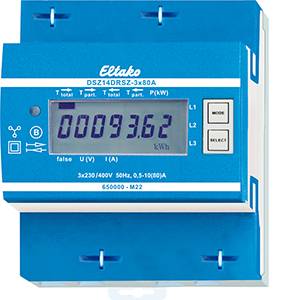

Eltako DSZ14DRSZ-3x80A MID digitálne/y trojfázový elektromer, 10 A, 1 ks

Podľa § 25 nemeckého kalibračného zákona sú na účtovanie elektriny povolené len kalibrované merače. Nesplnenie je správnym deliktom podľa § 19. Zbernicový dvojcestný trojfázový merač RS485. Maximálny prúd 3x80A, strata v pohotovostnom režime iba 0,8 wattu na L1 a 0,5W každý na L2 a L3. Modulárny inštalačný prístroj pre montáž na montážnu lištu DIN-EN 60715 TH35 do inštalačných skríň s krytím IP51. 4 rozstupové jednotky = šírka 70 mm, hĺbka 58 mm. Trieda presnosti B (1 %). S rozhraním RS485. Priamo merací trojfázový merač meria činnú energiu na základe prúdov tečúcich medzi vstupmi a výstupmi. Vlastná spotreba iba 0,8 wattu alebo 0,5 W činného výkonu na cestu sa nemeria a nezobrazuje. Aktívna energia sa pridáva v závislosti od znamenia. Pozitívny výkon v elektromere znamená spotrebu energie, negatívny výkon znamená dodávku energie. Meranie energie je vyvážené. Ak je spotreba energie (P kladná) väčšia ako dodávka energie (P záporná), údaj merača T šípka doprava sa zvýši. Ak je dodávka energie väčšia ako spotreba energie, údaj merača T šípka doľava sa zvýši. Spotreba energie je zobrazená šípkou doprava a dodávka energie je zobrazená šípkou doľava nad aktívnou lištou na displeji. Je možné pripojiť 1, 2 alebo 3 fázové vodiče s prúdmi do 80A. Štartovací prúd je 4OmA. Pripojenia L1 a N musia byť prítomné. Pripojenie cez FBA14 k zbernici Eltako RS485 s 2-žilovou tienenou zbernicovou linkou (napr. telefónna linka). Údaje z merača a okamžitý výstup sú prenášané na zbernicu – napríklad na prenos do externého počítača alebo softvéru GFVS 4.0 – a tiež odosielané do rádiovej siete cez FAM14. K tomu je potrebné, aby modul bezdrôtovej antény FAM14 priradil adresu zariadenia, ako je popísané v návode na obsluhu. 7-segmentový LC displej je možné prečítať dvakrát v priebehu dvoch týždňov aj bez napájania. Spotrebu energie indikuje LED vedľa displeja, ktorá blikne 1000-krát za kWh. Napravo od displeja sú tlačidlá MODE a SELECT, ktoré slúžia na rolovanie v menu v súlade s návodom na obsluhu. Najprv sa zapne podsvietenie. Potom je možné zobraziť celkovú aktívnu energiu na import a dodávku, aktívnu energiu importu a dodávky resetovateľnej pamäte, ako aj okamžité hodnoty výkonu, napätia a prúdu pre každý fázový vodič. Chybové hlásenie (false): Ak vonkajší vodič chýba, na displeji sa zobrazí false a príslušný vonkajší vodič.
