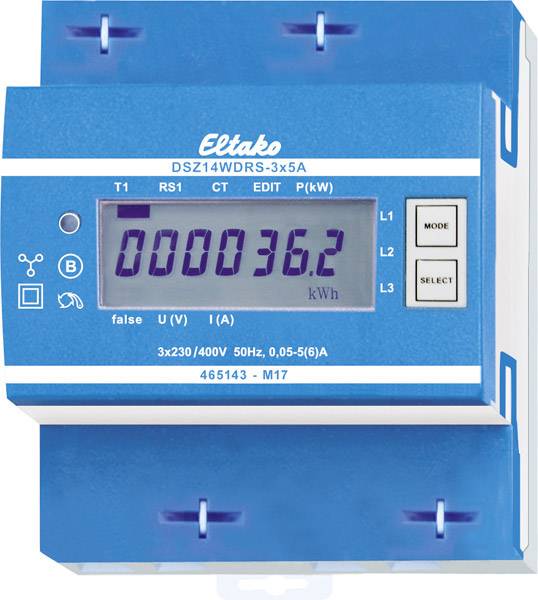

Eltako DSZ14WDRS-3x5A MID digitálne/y trojfázový elektromer s pripojením meniča, 5 A, úředně schválený: áno, 1 ks

Transformátorový merač MID kalibrovaný. Podľa fakturácie za elektrinu podľa § 25 nemeckého kalibračného zákona sú povolené len kalibrované merače. Nedodržanie je správnym deliktom podľa § 19. Bezdrôtový prevodník zbernice RS485 trojfázový merač energie s nastaviteľným prevodným pomerom a MID. Maximálny prúd 3x5A, pohotovostná strata iba 0,8 W pri L1 a 0,5 W pri L2 a L3. Trieda presnosti B (1%). S rozhraním RS485. Tento trojfázový merač meria činnú energiu na základe prúdov pretekajúcich prevodníkom. Vnútorná spotreba iba maximálne 0,8 wattu alebo 0,5 W aktívneho výkonu na cestu sa nemeria a nezobrazuje. Je možné pripojiť 1, 2 alebo 3 prevodníky so sekundárnymi prúdmi do 5A. Štartovací prúd je 10 mA. Pripojenia L1 a N musia byť k dispozícii. Pripojenie cez FBA14 na zbernicu Eltako RS485 s 2-žilovou tienenou zbernicou (napr. Telefónnou linkou). Odčítanie údajov z merača a okamžitý výkon sa prenášajú na zbernicu - napríklad na prenos do externého počítača alebo softvéru GFVS 3.0 - a tiež sa odosielajú do rádiovej siete prostredníctvom FAM14. Vyžaduje si to, aby modul rádiovej antény FAM14 pridelil adresu zariadenia, ako je to opísané v prevádzkových pokynoch. Displej tiež s FEA65D. 7-segmentový LC displej je možné odčítať dvakrát do dvoch týždňov bez napájania. Spotreba energie je indikovaná LED diódou vedľa displeja, ktorá blikne 10-krát za kWh. Napravo od displeja sa nachádzajú tlačidlá MODE a SELECT, ktoré slúžia na posúvanie ponuky podľa prevádzkových pokynov. Najskôr sa zapne podsvietenie. Potom sa môže zobraziť celková aktívna energia, aktívna energia obnoviteľnej pamäťovej jednotky, ako aj okamžité hodnoty výkonu, napätia a prúdu pre každý vonkajší vodič. Môžete tiež nastaviť prevodový pomer. Z výroby je nastavený na 5: 5 a je blokovaný mostom cez pripojovacie svorky označené značkou JUMPER. Pomer prevodníka je prispôsobený nainštalovanému prevodníku odstránením mostíka a jeho opätovným nastavením podľa prevádzkových pokynov. Potom sa opäť zamkne mostom. Chybové hlásenie (nesprávne): Ak chýba vonkajší vodič alebo je nesprávny smer prúdu, na displeji sa zobrazí nesprávne a zodpovedajúci vonkajší vodič. Pozor! Pred prácou na prúdových transformátoroch odpojte napäťové dráhy merača.
