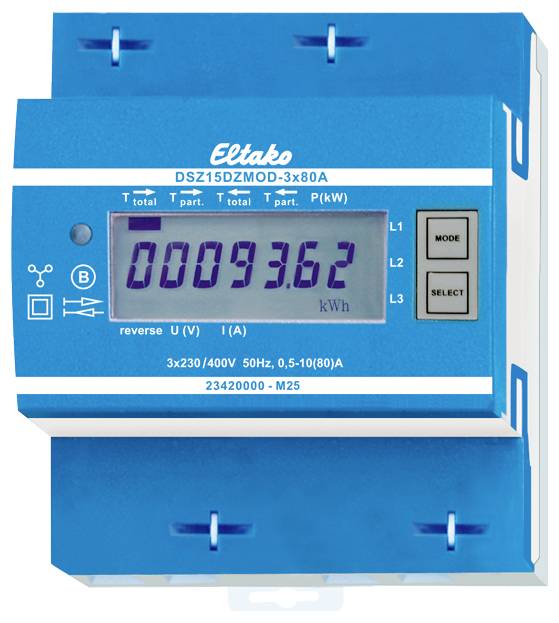

Eltako DSZ15DZMOD-3x80A MID digitálne/y trojfázový elektromer, 10 A, 1 ks

Modbus obojsmerný trojfázový merač. Maximálny prúd 3x80A, strata v pohotovostnom režime iba 0,8 wattu na L1 a 0,5W každý na L2 a L3. Modulárny prístroj pre montáž na lištu DIN-EN 60715 TH35 do inštalačných skríň s krytím IP51. 4 deliace jednotky = šírka 70 mm, hĺbka 58 mm. Trieda presnosti B (1 %). S rozhraním Modbus / RTU (RS485). Priamy merací trojfázový merač meria činnú energiu na základe prúdov pretekajúcich medzi vstupmi a výstupmi. Vlastná spotreba iba 0,8 wattu alebo 0,5 W činného výkonu na dráhu sa nemeria ani nezobrazuje. Aktívna energia sa pridáva v závislosti od znamenia. Kladný výkon v elektromere znamená spotrebu energie, záporný výkon znamená dodávku energie. Meranie energie sa vykonáva na bilančnej báze. Ak je spotreba energie (P kladná) väčšia ako dodávka energie (P záporná), údaj merača T šípka doprava sa zvýši. Ak je dodávka energie väčšia ako spotreba energie, údaj merača T šípka doľava sa zvýši. Spotreba energie je indikovaná šípkou doprava a dodávka energie je indikovaná šípkou doľava nad aktívnou lištou na displeji. Je možné pripojiť 1, 2 alebo 3 vonkajšie vodiče s prúdmi do 80 A. Štartovací prúd je 40 mA. Pripojenia L1 a N musia byť prítomné. Pripojenie cez RS485 Modbus datalogger: Prenos dát Modbus / RTU (RS485) a pridelenie adresy podľa návodu na obsluhu. Spotreba energie a dodávka energie sú trvalo uložené a po výpadku napájania sa okamžite znova zobrazia. 7-segmentový LC displej je možné prečítať dvakrát v priebehu dvoch týždňov aj bez napájania. Spotrebu energie a napájanie indikuje LED dióda vedľa displeja, ktorá blikne 1000-krát za kWh. Napravo od displeja sú tlačidlá MODE a SELECT, ktoré slúžia na listovanie v menu podľa návodu na obsluhu. Najprv sa zapne podsvietenie. Potom je možné zobraziť celkovú aktívnu energiu na import a export, aktívnu energiu resetovateľných úložných jednotiek import a export, ako aj okamžité hodnoty výkonu, napätia a prúdu na fázový vodič. Chybové hlásenie: Ak chýba vonkajší vodič, na displeji sa zobrazí príslušný vonkajší vodič.
