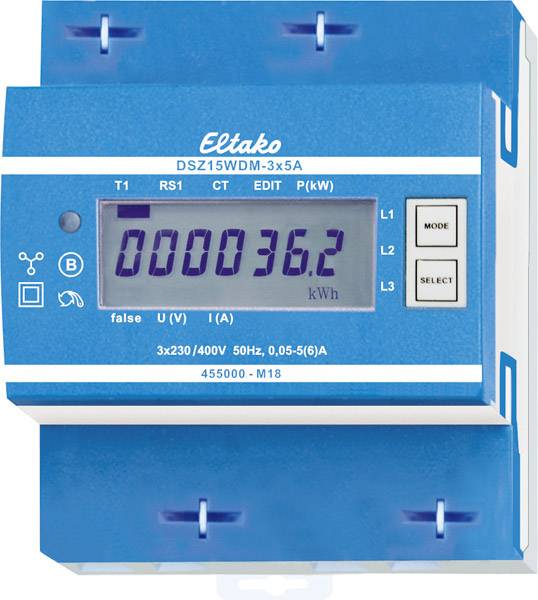

Eltako DSZ15WDM-3x5A MID digitálne/y trojfázový elektromer s pripojením meniča, 5 A, 1 ks

Podľa § 25 nemeckého kalibračného zákona sú na účtovanie elektriny povolené len kalibrované merače. Nesplnenie je správnym deliktom podľa §19. M-Bus prevodník trojfázový merač s nastaviteľným prevodom prevodníka a MID. Maximálny prúd 3x5A, strata v pohotovostnom režime iba 0,5 wattu na cestu. Modulárne inštalačné zariadenie pre montáž na montážnu lištu DIN-EN 60715 TH35. 4 rozstupové jednotky = šírka 70 mm, hĺbka 58 mm. Trieda presnosti B (1 %). S rozhraním M-Bus. Tento trojfázový merač meria aktívnu energiu na základe prúdov pretekajúcich cez konvertory. Vlastná spotreba iba maximálne 0,5 wattu aktívneho výkonu na dráhu sa nemeria a nezobrazuje. Je možné pripojiť 1, 2 alebo 3 meniče so sekundárnymi prúdmi do 5A. Štartovací prúd je 10 mA. Musí byť prítomné spojenie N. 7-segmentový LC displej je možné prečítať dvakrát v priebehu dvoch týždňov aj bez napájania. Spotreba energie sa zobrazuje pomocou LED, ktorá blikne 10-krát za kWh. Napravo od displeja sú tlačidlá MODE a SELECT, ktoré slúžia na rolovanie v menu v súlade s návodom na obsluhu. Najprv sa zapne podsvietenie. Potom je možné zobraziť celkovú aktívnu energiu, aktívnu energiu resetovateľnej pamäte a okamžité hodnoty výkonu, napätia a prúdu pre každý fázový vodič. Okrem toho sa dá nastaviť pomer prevodníka. Z výroby je nastavený na 5:5 a uzamknutý prepojkou cez svorky označené JUMPER. Prevodník prevodníka sa prispôsobí nainštalovanému prevodníku odstránením prepojky a jej prestavením podľa návodu na obsluhu. Potom sa opäť uzamkne mostom. Nastaviteľné pomery prevodníka sú 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000 : 5, 1250:5 a 1500:5. Chybové hlásenie (false): Ak chýba fázový vodič alebo je smer prúdu nesprávny, na displeji sa zobrazí false a príslušný fázový vodič. Prenos dát M-Bus: Pri odčítaní sa všetky hodnoty prenášajú v jednom telegrame. Podporované sú nasledujúce telegramy: Inicializácia: SND_NKE, odpoveď: ACK, odčítanie merača: REQ_UD2, odpoveď: RSP_UD, zmena primárnej adresy: SND_UD, odpoveď: ACK, reset RS1: SND_UD, odpoveď: ACK, výber podriadeného zariadenia pre sekundárnu adresu, odpoveď : ACK, Zariadenie neodpovedá na neznáme otázky. Rýchlosť prenosu sa zistí automaticky. Zariadenie má monitor napätia. V prípade výpadku napájania sú všetky registre uložené v EEPROM. Zmena primárnej adresy M-Bus: Ak chcete zmeniť primárnu adresu M-Bus, stlačte a podržte SELECT na 3 sekundy. V nasledujúcom menu MODE zvýši adresu o 10, SELECT ju zvýši o 1. Keď je nastavená požadovaná primárna adresa, počkajte, kým sa znova neobjaví hlavná ponuka. Sekundárna adresa: Pomocou sekundárnej adresy je možné komunikovať s elektromerom v súlade s normou EN13757. Je možné použiť divoké karty. Podrobné informácie v návode na obsluhu. Pozor! Pred prácou na prúdových transformátoroch odpojte napäťové cesty merača.

Tento text bol preložený strojovo.
