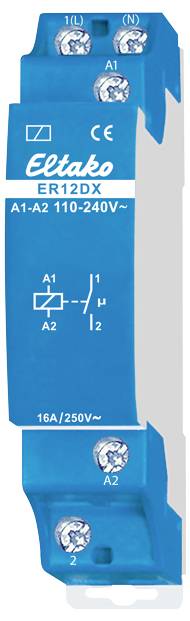

Eltako ER12DX/110-240V spínacie relé, 250 V/AC, 4 A, 1 spínací, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
spínacie relé
Typ kontaktu
1 spínací
Menovité napätie
250 V/AC
Spínacie napätie (max.)
250 V/AC
Spínací prúd (max.)
4 A
317 Ks
Počet
Celkom (40,99 € / kus)
40,99 €
s DPH
Technické parametre
- Kategória výrobku
spínacie relé
- Typ
ER12DX/110-240V
- Pripojenie
svorka
- Riadiace napätie (min.)
110 V/AC
- Riadiace napätie (max.)
240 V/AC
- Typ kontaktu
1 spínací
- Menovité napätie
250 V/AC
- Spínacie napätie (max.)
250 V/AC
- Spínací prúd (max.)
4 A
- Max. spínací výkon
2000 W
- Vlastnosti
s LED diódou
- Dĺžka
58 mm
- Šírka
18 mm
- Rozmer.
(d x š) 58 mm x 18 mm
- Obsah
1 ks
DIN rail
Partially electronic
58 mm
16 A
1
110-240 V
AC
50-50 Hz
AC
250-250 V
4 A
2000 W
1000 VA
1000 VA
500 VA
0
1
0
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3398219 Eltako ER12DX/110-240V spínacie relé, 250 V/AC, 4 A, 1 spínací, 1 ks
Popis
1 normálne otvorený kontakt bezpotenciálové 16A/250V AC, 230V LED žiarovky do 600W, žiarovky 2000W. Žiadna strata v pohotovostnom režime. Modulárne zariadenie pre montáž na lištu DIN-EN 60715 TH35. 1 deliaca jednotka = šírka 18 mm, hĺbka 58 mm. Najmodernejšia hybridná technológia spája výhody elektronického riadenia bez opotrebovania s vysokým výkonom špeciálnych relé. S patentovanou technológiou ELTAKO Duplex (DX) môžu normálne bezpotenciálové kontakty stále spínať pri prechode nulou pri spínaní 110-240V AC 50Hz, čím sa drasticky znižuje opotrebenie. Za týmto účelom jednoducho pripojte vodič N ku svorke (N) a L k 1 (L). Výsledkom je strata v pohotovostnom režime iba 0,1 wattu. Ak sa kontakt používa na ovládanie spínacích zariadení, ktoré samy nespínajú pri prechode nulou, (N) by sa nemal zapájať, pretože dodatočné oneskorenie zopnutia by inak malo opačný účinok. Ovládacie napätie 110-240V AC. Veľmi nízka hlučnosť spínania. Ovládací displej s LED. Obsadenie svoriek je zhodné s elektromechanickým spínacím relé R12-100-. Použitím bistabilného relé nedochádza k strate výkonu cievky a k zahrievaniu ani pri zapnutí. Reléový kontakt môže byť počas uvádzania do prevádzky otvorený alebo zatvorený a synchronizuje sa pri prvom aktivovaní. Toto relé nie je vhodné pre spätnú väzbu so spínacím napätím stmievacieho spínača. Na tento účel používajte iba relé ESR12DDX-UC, ESR12NP-230V+UC alebo ESR61NP-230V+UC. Elektronika nemá vlastné napájanie, a teda žiadnu stratu v pohotovostnom režime. Až pri zopnutí riadiaceho kontaktu sa aktivuje mikrokontrolér, ktorý spína bistabilné relé správnym smerom. Pri rozpojení riadiaceho kontaktu alebo poklese riadiaceho napätia sa prístroj prepne späť.
