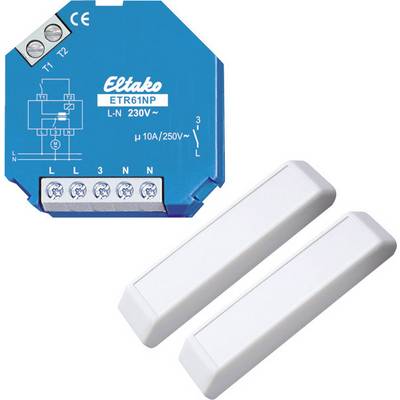

Eltako ETR61NP-230V+FK deliace relé, 230 V, 1 spínací, 1 ks

Izolačné relé 230V s okenným kontaktom FK. 1 spínací kontakt bez potenciálu voľný 10A / 250V AC. S okenným kontaktom. Strata v pohotovostnom režime iba 0,5 wattu. Pre zapustenú montáž. 45 mm dlhý, 45 mm široký, 18 mm hlboký. Najnovšia hybridná technológia kombinuje výhody elektronického riadenia bez opotrebenia s vysokým výkonom špeciálnych relé. Riadiaci vstup s interne generovaným nízkonapäťovým 24V DC. Galvanicky oddelené od napájacieho zdroja a normálne otvoreného kontaktu (PELV) pomocou oddeľovacieho transformátora. To znamená, že nie je potrebný žiadny externý zdroj nízkeho napätia. S dvoma svorkami L a 2 svorkami N pre rýchlu a ľahkú inštaláciu. Napájanie 230V. Uzavretý okenný kontakt sa skladá z jazýčkového relé s pripojovacími svorkami a magnetu. Normálne zatvorený kontakt sa otvorí, akonáhle sa magnet priblíži o viac ako 25 mm. Pripojené na svorky T1 a T2 izolačného relé ETR61NP je napájanie odsávača pár zapnuté, pokiaľ je otvorené okno. ETR61NP je možné umiestniť do podomietkovej skrinky za zásuvkou pre odsávač pár. Inštalácia okenného kontaktu FK: Vytiahnite vložky na úzkej strane krytu. Pripojte jazýčkové relé a vyrežte výrez krytu pre kábel. Obe telesá lepte paralelne, maximálne 15 mm od seba a podľa potreby ich dodatočne priskrutkujte. V pozdĺžnom smere sa dá magnet podľa potreby otáčať vzhľadom na jazýčkové relé.
