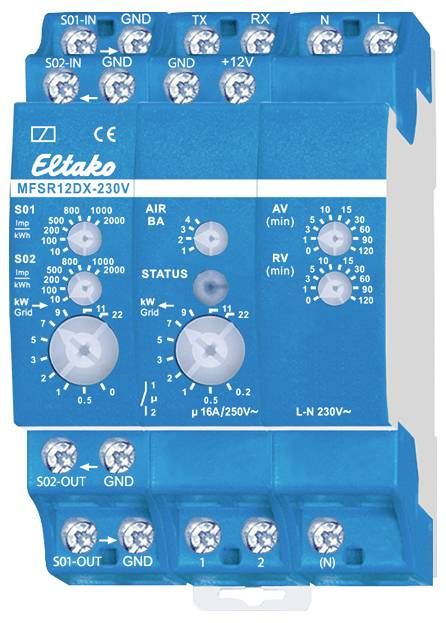

Eltako MFSR12DX-230V 22100530 multifunkčné prúdové relé, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks

Multifunkčné prúdové relé pre obojsmerné trojfázové elektromery s dvomi výstupmi S0 alebo IR rozhraním podľa IEC 62056-21. 1 normálne otvorený kontakt, bezpotenciálový 16A/250VAC, s technológiou DX. Strata v pohotovostnom režime iba 0,6 wattu. Modulárne zariadenie pre montáž na lištu DIN-EN 60715 TH35. 3 deliace jednotky = šírka 54 mm, hĺbka 58 mm. Toto prúdové relé vyhodnocuje buď údaje vyrovnávacieho obojsmerného trojfázového elektromera, napr. DSZ15DZ-3x80A s dvoma rozhraniami S0, alebo elektronický elektromer (eHZ-EDL) s IR rozhraním podľa IEC 62056-21 a protokolom SML verzia 1. Údaje pre referenčný výkon (šípka vpravo) a napájací výkon (šípka vľavo) sa zaznamenávajú a vyhodnocujú a podľa nastavenia sa zapína alebo vypína kontakt relé. S patentovanou technológiou ELTAKO Duplex (DX) môže normálne bezpotenciálový kontakt stále spínať pri prechode nulou pri spínaní 230V AC 50Hz, čím sa drasticky znižuje opotrebenie. Za týmto účelom jednoducho pripojte vodič N ku svorke (N). Výsledkom je strata v pohotovostnom režime iba 0,1 wattu. Napájacie napätie 230 V. Pri výpadku napájacieho napätia zostáva spínací stav zachovaný. Po obnovení napájacieho napätia sa zariadenie definovaným spôsobom vypne. Vstupy S0 S01 (šípka spotrebovaného výkonu vpravo) a S02 (šípka privádzaného výkonu vľavo) Impulzy S0/kWh použitého elektromera sa nastavujú pomocou príslušného otočného prepínača. Nastaviteľné hodnoty sú 10, 100, 200, 500, 800, 1000, 2000 Imp/kWh. Vstup AIR (kódy OBIS podľa IEC 62056-61). Otočným prepínačom AIR (BA) je možné voliť medzi nasledujúcimi prevádzkovými režimami: 1: Referenčný počítadlo (1.8.0) a referenčný výkon na kanáli 1, napájanie počítadla (2.8.0) a napájanie na kanáli 2. 2: Nákupná tarifa 1 (1.8.1) a tarifa 2 (1.8.2) a nákupná sila na kanáli 1, dodacia tarifa 1 (2.8.1) a tarifa 2 (2.8.2) a dodacia sila na kanáli 2. 3: Dovozná tarifa 1 (1.8.1) a tarifa 2 (1.8.2) a importovaný výkon na kanáli 1, počítadlo dodávky (2.8.0) a výkon dodávky na kanáli 2. 4: Totalizér spotreby (1.8.0) a spotreba energie na kanáli 1, tarifa dodávky 1 (2.8.1) a tarifa 2 (2.8.2) a napájanie na kanáli 2. Pripojenie sa vykonáva pomocou infračerveného skenera AIR. IR skener sa prichytí montážnym magnetom nad IR výstup merača a pripojí sa prepojovacím káblom na svorky Rx, GND a +12 V. Nastavenie prahu spínania pre referenčný výkon (kW Šípka siete vpravo). Otočný spínač (kW Grid šípka vpravo) nastavuje prah spínania, pri ktorom sa má relé vypnúť. Nastaviteľné hodnoty výkonu sú 0, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Nastavenie prahu spínania pre dodávaný výkon (kW Šípka siete vľavo). Otočný spínač (kW Grid šípka doľava) nastavuje prah spínania, pri ktorom sa má relé zopnúť. Nastaviteľné hodnoty výkonu sú 0,2, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Funkcia: Zopnutie kontaktu relé 1-2. Po dosiahnutí nastaveného výkonu pre dodávku energie (šípka vľavo) sa spustí čas oneskorenia odozvy (AV), ktorý je možné pomocou otočného spínača (AV) nastaviť medzi 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minútami. Červená LED za otočným prepínačom (AV) bliká, kým AV čas beží. Na konci AV času sa kontakt relé zopne, ak výkon (kW) neklesol pod nastavenú prahovú hodnotu spínania. Červená STATUS LED svieti, pokiaľ je kontakt relé zopnutý. Vypnutie kontaktu relé 1-2. Po dosiahnutí nastaveného výkonu pre spotrebu energie (šípka vpravo) sa spustí čas oneskorenia vypnutia (RV), ktorý je možné pomocou otočného spínača (RV) nastaviť medzi 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minútami. Červená LED za otočným spínačom (RV) bliká, kým beží čas RV. Na konci času RV sa kontakt relé vypne, ak výkon (kW) neklesol pod nastavenú prahovú hodnotu spínania. Červená STATUS LED zhasne, keď je kontakt relé otvorený.

Tento text bol preložený strojovo.
