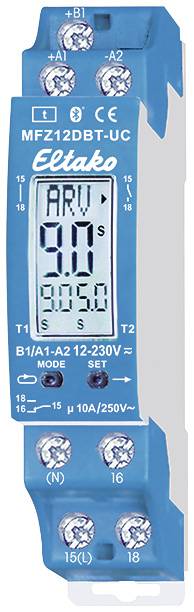

Eltako MFZ12DBT-UC 23001003 časové relé, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks

Digitálne nastaviteľné multifunkčné časové relé s displejom a Bluetooth s aplikáciou Eltako Connect. S 18 funkciami. 1 bezpotenciálový prepínací kontakt 10A/250V AC a DX, 230V LED žiarovky do 200W, žiarovky 2000W. S osvetlením displeja. Strata v pohotovostnom režime iba 0,1-0,3 wattu. Modulárne inštalačné zariadenie pre montáž na montážnu lištu DIN-EN 60715 TH35. 1 rozstup = šírka 18 mm, hĺbka 58 mm. S patentovanou duplexnou technológiou Eltako (DX) môžu normálne bezpotenciálové kontakty stále spínať pri prechode nulou pri spínaní 230V striedavého napätia 50Hz a tým drasticky znižovať opotrebenie. Jednoducho pripojte N vodič na svorku (N) a L na 15 (L). Výsledkom je dodatočná strata v pohotovostnom režime iba 0,1 wattu. Univerzálne ovládacie napätie 12..230 V UC. Napájacie napätie ako riadiace napätie. Funkcia aj časy sa zadávajú stlačením tlačidla a zobrazujú sa digitálne na LC displeji. Na to treba použiť iba dve tlačidlá. Pri nastavovaní času je možné zadať všetky hodnoty v rámci vopred zvoleného časového rámca (0,1-9,9 alebo 1-99 sekúnd, minút alebo hodín). Najdlhší čas je 99 hodín. K dispozícii je 600 nastavení času. Zadaný čas(y) sa nepretržite zobrazuje (sú) digitálne. Funkcie: RV = oneskorenie uvoľnenia. AV = oneskorenie odozvy. AV+ = aditívne oneskorenie odozvy. TI = hodiny začínajúce impulzom. TP = hodiny začínajúce pauzou. IA = impulzom riadené oneskorenie odozvy (napr. automatické otváranie dverí). IF = tvarovač impulzov. EW = letmé zapnutie. AW = stieranie. EAW = prchavé zapnutie a vypnutie. ARV = oneskorenie odozvy a uvoľnenia. ARV+ = Aditívna odozva a oneskorenie uvoľnenia. ES = impulzný spínač. SRV = impulzný spínač s oneskorením uvoľnenia. ESV = impulzný spínač s oneskorením uvoľnenia a včasným varovaním pred vypnutím. ER = relé. ON = trvalo ON. OFF = trvalo OFF. Pre funkcie TI, TP, IA, EAW, ARV a ARV+ je možné zadať iný druhý čas, a to aj s iným časovým rámcom. Časové relé sa nastavuje buď cez Bluetooth s aplikáciou alebo pomocou tlačidiel MODE a SET. cez 1. Stlačením MODE alebo SET sa zapne osvetlenie displeja. 20 sekúnd po poslednej operácii MODE alebo SET program automaticky preskočí späť na normálne zobrazenie a osvetlenie displeja sa vypne. Pripojte časovač k aplikácii: Stlačte SET, BLE (Bluetooth) a na displeji sa zobrazí ID časovača. Teraz je možné nadviazať spojenie s aplikáciou (PIN stavu doručenia 123123). Naskenujte QR kód v návode na obsluhu, aplikácia vás prevedie procesom učenia. Po nadviazaní spojenia s aplikáciou sa na displeji zobrazí BLE+. Tlačidlá MODE a SET sú teraz zablokované. Po 20 minútach bez interakcie s časovačom sa spojenie automaticky odpojí. Zmeniť PIN: PIN pre pripojenie Bluetooth je možné zmeniť v aplikácii pod položkou PIN zariadenia. Bluetooth reset (vymazanie akéhokoľvek zmeneného PIN): Spojenie s aplikáciou musí byť prerušené. Stlačte súčasne MODE a SET na 2 sekundy, na displeji bliká RES. Teraz stlačte SET na 2 sekundy, na displeji sa zobrazí bLE. Ak potvrdíte pomocou MODE, vykoná sa reset BLE, vymaže sa PIN a obnoví sa stav doručenia. Nastavenie časového relé pomocou tlačidiel MODE a SET: Stlačením tlačidla MODE sa vyberie prvok LCD, ktorý sa má zmeniť. Aktuálny prístup bliká. Stlačením tlačidla SET zmeníte položku, ku ktorej sa pristupuje. Môže to byť funkcia, časový rámec, čas T1 alebo čas T2 (len TI, TP, IA, EAW, ARV a ARV+). Každý vstup je ukončený tlačidlom MODE. Po nastavení času pomocou MODE nebliká žiadny prvok - časové relé je pripravené na prevádzku. Bezpečnosť pri výpadku prúdu: Nastavené parametre sú uložené v EEPROM, a preto sú po výpadku prúdu opäť ihneď k dispozícii.
