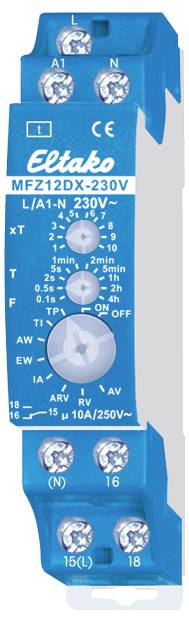

Eltako MFZ12DX-230V 23001007 časové relé, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
časové relé
Prevedenie
multifunkčné
Funkcia
časovač
Prevádzkové napätie
230 V/AC
Typ kontaktu
1 prepínací
200 Ks
Počet
Celkom (45,52 € / kus)
45,52 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
časové relé
- Typ
MFZ12DX-230V
- Prevedenie
multifunkčné
- Pripojenie
skrutkovací
- Funkcia
časovač
- Prevádzkové napätie
230 V/AC
- Typ kontaktu
1 prepínací
- Materiál kontaktu
meď
- Spínacie napätie (max.)
250 V/AC
- Spínací prúd (max.)
10 A
- Max. spínací výkon
2000 W
- Časový rozsah (min.)
0.1 s
- Časový rozsah (max.)
14400 s
- Šírka
18 mm
- V
66 mm
- Hĺbka
58 mm
- Rozmer.
(š x v x h) 18 x 66 x 58 mm
- Obsah
1 ks
10 A
18 mm
66 mm
58 mm
10 A
0.1-14400 s
Screw connection
230-230 V
12-12 V
Other
AC
1
Copper
230-230 V
8-8 V
Thermoplastic
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3398188 Eltako MFZ12DX-230V 23001007 časové relé, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
Popis
Bezpotenciálový prepínač 10A/250V AC, 230V LED žiarovky do 200W, žiarovky 2000W*. Strata v pohotovostnom režime iba 0,4 wattu. Modulárne zariadenie pre montáž na lištu DIN-EN 60715 TH35. 1 deliaca jednotka = šírka 18 mm, hĺbka 58 mm. S patentovanou technológiou ELTAKO Duplex (DX) môžu normálne bezpotenciálové kontakty pri spínaní 230 V AC 50 Hz stále spínať pri prechode nulou, čím sa výrazne znižuje opotrebenie. Za týmto účelom jednoducho pripojte vodič N na svorku (N) a L na 15 (L). Výsledkom je dodatočná strata v pohotovostnom režime iba 0,1 wattu. Napájacie a ovládacie napätie 230V AC. Je možné nastaviť časy od 0,1 sekundy do 40 hodín. Funkcia F (popis strana 13-22) RV = oneskorenie uvoľnenia AV = oneskorenie odozvy TI = generátor hodín spustený impulzom TP = generátor hodín spustený s prestávkou IA = oneskorenie odozvy riadené impulzom (napr. automatické otváranie dverí) EW = kontakt impulzného zapnutia AW = kontakt impulzného vypnutia ARV = oneskorenie odozvy a uvoľnenia ON = trvalo ZAPNUTÉ VYPNUTÉ = trvalo zhasnuté otočné tlačidlo LED poskytuje informáciu o polohe veľkého časového spínača Bliká, pokiaľ je zapínací kontakt 15-18 otvorený (15-16 zopnutý) a svieti nepretržite, pokiaľ je zapínací kontakt 15-18 zopnutý (15-16 otvorený). Časová základňa T sa nastavuje stredným blokovacím otočným spínačom T. Základné dostupné hodnoty sú 0,1 sekundy, 0,5 sekundy, 2 sekundy, 5 sekúnd, 1 minúta, 2 minúty, 5 minút, 1 hodina, 2 hodiny a 4 hodiny. Celkový čas je časová základňa vynásobená multiplikátorom. Násobič xT sa nastavuje horným blokovacím otočným prepínačom xT a je medzi 1 a 10. To vám umožňuje nastaviť časy medzi 0,1 sekundy (časová základňa 0,1 sekundy a násobiteľ 1) a 40 hodinami (časová základňa 4 hodiny a násobiteľ 10). * Maximálnu náplň možno použiť od oneskorenia alebo doby cyklu 5 minút. Pri kratších časoch sa maximálne zaťaženie znižuje nasledovne: do 2 sekúnd na 15 %, do 2 minút na 30 %, do 5 minút na 60 %.
