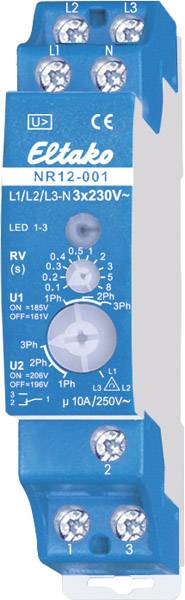

Eltako NR12-001-3x230V sieťové monitorovacie zariadenie
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
sieťové monitorovacie zariadenie
Prevádzkové napätie
230 V
Typ
NR12-001-3x230V
Vstupy merania
3
Výstupy
1
77 Ks
Počet
Celkom (37,39 € / kus)
37,39 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ
NR12-001-3x230V
- Kategória výrobku
sieťové monitorovacie zariadenie
- Vstupy merania
3
- Výstupy
1
- Prevádzkové napätie
230 V
- Rozmer.
(d x š x v) 58 x 18 x 58 mm
- Hmotnosť
80.00
- Šírka
18 mm
- V
58 mm
- Dĺžka
58 mm
- Farba
modrá
- Hĺbka
70.0000 mm
18 mm
58 mm
58 mm
230-230 V
AC
NIE
NIE
ÁNO
ÁNO
ÁNO
ÁNO
NIE
Screw connection
250-250 V
250-250 V
AC
10 A
230-230 V
8 s
0.1 s
180-250 V
0
0
1
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2162006 Eltako NR12-001-3x230V sieťové monitorovacie zariadenie
Prehlásenie o zhode
Prehlásenie o zhode 2162006 Eltako NR12-001-3x230V sieťové monitorovacie zariadenie
Popis
Sieťové monitorovacie relé s monitorovaním točivého poľa. Strata v pohotovostnom režime iba 0,8 wattu. Modulárne zariadenie pre montáž na montážne lišty (1TE) Na monitorovanie napätia 230 V AC medzi 1 až 3 vonkajšími vodičmi a nulovým vodičom a na sledovanie točivého poľa (v smere hodinových ručičiek) v polohách otočného spínača 2Ph a 3Ph. V polohe L1 / L2 / L3 sa monitoruje iba točivé pole bez ohľadu na sieťové napätie. Napájacie napätie L1-N 180-250V / 50Hz. Ak zlyhá L1, relé okamžite vypadne bez oneskorenia po uvoľnení. Pomocou dolného otočného prepínača vpredu je možné nastaviť dve vťahovacie a vypínacie napätia a je potrebné uviesť počet monitorovaných externých vodičov. U1: vypadávacie napätie 161 V a snímacie napätie 185 V. U2: 196V vypadávacie napätie a 206V snímacie napätie podľa. VDE 0100, časť 718 (predtým: VDE 0108, časť 1). LED displej pre správne priložené napätie. Ak je polarita nesprávna alebo chýba vonkajší vodič, LED rýchlo bliká. Pomocou horného otočného spínača je možné nastaviť oneskorenie uvoľnenia RV od 0,1 do 8 sekúnd. Pokiaľ beží čas RV, LED pomaly bliká. Oneskorenie vyzdvihnutia 0,5 s. Maximálna ochrana zariadenia 16A.
Tento text bol preložený strojovo.
