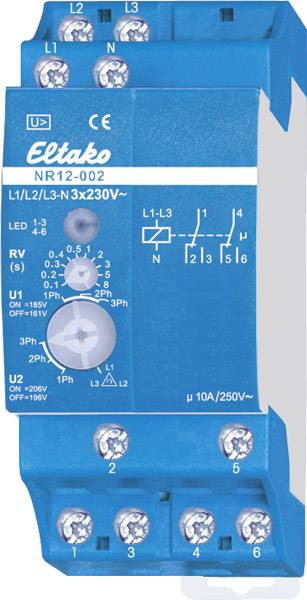

Eltako NR12-002-3X230V sieť monitorujúca relé, 230 V, 2 prepínacie, (d x š x v) 58 x 36 x 58 mm, 22002330, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
sieť monitorujúca relé
Pripojenie
skrutkové pripojenie
Prevádzkové napätie
230 V
Typ
NR12-002-3X230V
17 Ks
Počet
Celkom (45,52 € / kus)
53,33 €
-15 %
45,52 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
sieť monitorujúca relé
- Typ
NR12-002-3X230V
- Pripojenie
skrutkové pripojenie
- Prevádzkové napätie
230 V
- Prevádzkové napätie max.
250 V
- Prevádzkové napätie
250 V (max)
- Typ kontaktu
2 prepínacie
- Spínacie napätie (max.)
250 V/AC
- Spínací prúd (max.)
10 A
- Hĺbka
58 mm
- Šírka
36 mm
- V
58 mm
- Rozmer.
(d x š x v) 58 x 36 x 58 mm
- Obsah
1 ks
- Farba
modrá
- Dĺžka
58 mm
- Počet reléových výstupov
2
- Výstupy
2
- Vstupy merania
3
- Hmotnosť
0.13
36 mm
58 mm
58 mm
250-250 V
AC
NIE
NIE
ÁNO
ÁNO
ÁNO
ÁNO
NIE
Screw connection
AC
10 A
8 s
0.1 s
0
0
2
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2162009 Eltako NR12-002-3X230V sieť monitorujúca relé, 230 V, 2 prepínacie, (d x š x v) 58 x 36 x 58 mm, 22002330, 1 ks
Prehlásenie o zhode
Prehlásenie o zhode 2162009 Eltako NR12-002-3X230V sieť monitorujúca relé, 230 V, 2 prepínacie, (d x š x v) 58 x 36 x 58 mm, 22002330, 1 ks
Popis
Sieťové monitorovacie relé s monitorovaním točivého poľa. Strata v pohotovostnom režime iba 0,8 wattu. Modulárne zariadenie pre montáž na montážne lišty (2 TE). Na monitorovanie napätia 230 V str. Medzi 1 až 3 vonkajšími vodičmi a nulovým vodičom a na sledovanie točivého poľa (v smere hodinových ručičiek) v polohách otočného spínača 2Ph a 3Ph. V polohe L1 / L2 / L3 sa monitoruje iba točivé pole bez ohľadu na sieťové napätie. Ak zlyhá L1, relé okamžite vypadne bez oneskorenia po uvoľnení. Pomocou dolného otočného prepínača vpredu je možné nastaviť dve vťahovacie a vypínacie napätia a je potrebné uviesť počet monitorovaných externých vodičov. U1: vypadávacie napätie 161 V a snímacie napätie 185 V. U2: 196V vypadávacie napätie a 206V snímacie napätie podľa. VDE 0100, časť 718 (predtým: VDE 0108, časť 1). LED displej pre správne priložené napätie. Ak je polarita nesprávna alebo chýba vonkajší vodič, LED rýchlo bliká. Pomocou horného otočného spínača je možné nastaviť oneskorenie uvoľnenia RV od 0,1 do 8 sekúnd. Pokiaľ beží čas RV, LED pomaly bliká. Oneskorenie vyzdvihnutia 0,5 s.
