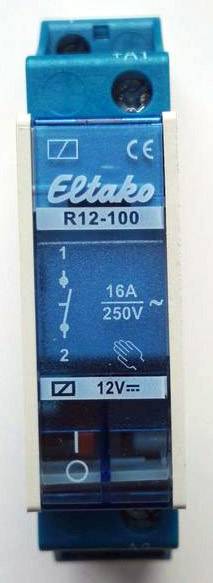

Eltako R12-100-12V DC spínacie relé, 12 V, 8 A, 1 spínací, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
spínacie relé
Typ kontaktu
1 spínací
Menovité napätie
12 V
Spínací prúd (max.)
8 A
Typ
R12-100-12V DC
Datasheety: (PDF)
2 Ks
Počet
Celkom (34,99 € / kus)
34,99 €
s DPH
Už len 2 Ks skladom!
Hlavné benefity
Spínacie relé Eltako pre rad EB 1S 16A R12-100-12VDC
- Zariadenie montované na lištu DIN
- Montáž na lištu DIN-EN 60715 TH35
- S ručným ovládaním
Technické parametre
- Kategória výrobku
spínacie relé
- Typ
R12-100-12V DC
- Riadiace napätie (min.)
12 V/DC
- Riadiace napätie (max.)
12 V/DC
- Typ kontaktu
1 spínací
- Materiál kontaktu
AgSnO2
- Menovité napätie
12 V
- Spínací prúd (max.)
8 A
- Max. teplota
50 °C
- Min. teplota
-5 °C
- Šírka
18 mm
- V
55 mm
- Rozmer.
(š x v x h) 18 x 55 x 59.0000 mm
- Obsah
1 ks
- Spĺňa RoHS
áno
- Hĺbka
59.0000 mm
DIN rail
Other
55 mm
16 A
1
12-12 V
DC
50-50 Hz
AC
230-230 V
10 A
2300 W
2300 VA
2300 VA
500 VA
0
1
0
Na stiahnutie
Datasheet
Datasheet 1910783 Eltako R12-100-12V DC spínacie relé, 12 V, 8 A, 1 spínací, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1910783 Eltako R12-100-12V DC spínacie relé, 12 V, 8 A, 1 spínací, 1 ks
Popis
Jedná sa o sériové inštalačné zariadenie na montáž na montážnu lištu DIN-EN 60715 TH35. Navyše má manuálne ovládanie a indikátor polohy spínača s 1 deliacou jednotkou širokouhlou 18 mm a hĺbkou 55 mm. Pracovný cyklus je 100% a požiadavka na ovládací výkon je 1,9 W. Zariadenie má nasledujúce kontakty: 1 NO kontakt, 2 NO kontakty, 1 NO kontakt a 1 NC kontakt, 2 NC kontakty (relé s uzavretým obvodom, iba 230 V). Rozstup kontaktov je 3 mm a testovacie napätie od kontaktu ku kontaktu je 2 000 V a od riadiaceho pripojenia ku kontaktu je 4 000 V.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- S indikátorom polohy spínača 1 modul = 18 mm široký, 55 mm hlboký Pracovný cyklus 100%
- Požadovaný riadiaci výkon 1,9 W. Kontakty 1 NO, 2 NO, 1 NO a 1 NC, 2 NC (relé s uzavretým obvodom, iba 230 V)
- Rozstup kontaktov 3 mm
- Testovací napäťový kontakt / kontakt 2000V a testovacie napäťové ovládacie prípojky / kontakt 4000V
- Je možné použiť aj prepojovacie elektronické spínacie relé ER12DX-UC, ER12-200-UC a ER12-110-UC
- Univerzálne riadiace napätie UC pokrýva rozsah napätia 8-253V AC 50-60Hz a 10-230V DC.
