Emko ESM-3700-N.8.20.01/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.8.20.01/00.00/0.0.0.0

Digitálny displej s '22.12' v červených čísliciach. Na pravej strane tlačidlá: smerom nahor, SET/Program, potvrdenie so zaškrtávacím políčkom.

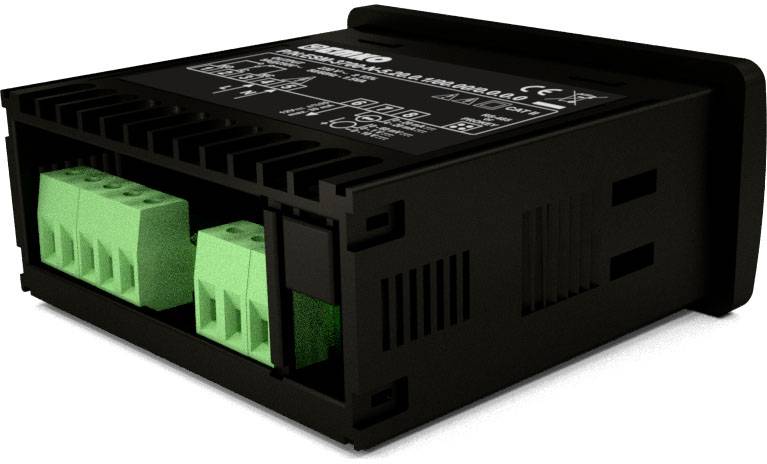

Čierne elektronické zariadenie so zelenými konektormi, používané na elektrické prepojenia a reguláciu toku elektrického prúdu.

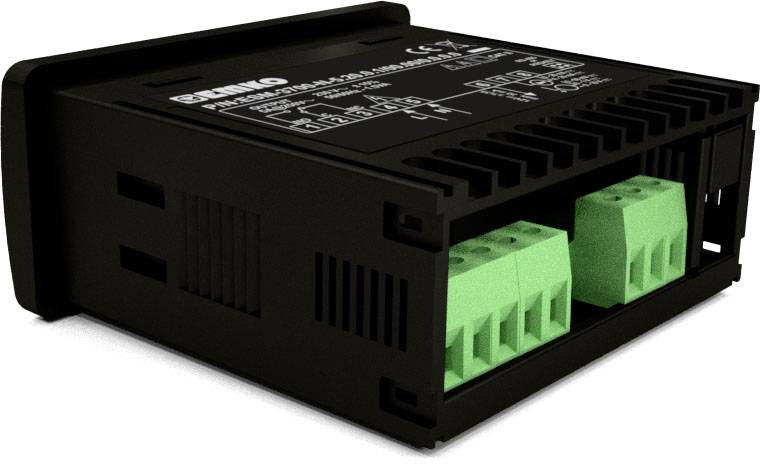

Čierny elektronický konvertor so zelenými pripájacími svorkami. Na hornej strane sú rôzne technické špecifikácie.

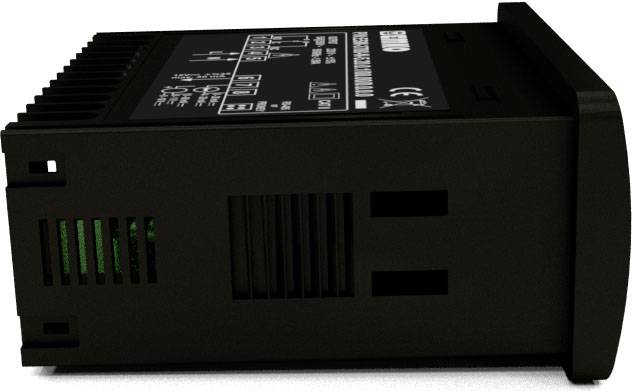

Elektronické zariadenie v obdĺžnikovom tvare s vetracími otvormi a nápismi na hornej strane, pravdepodobne nabíjačka.

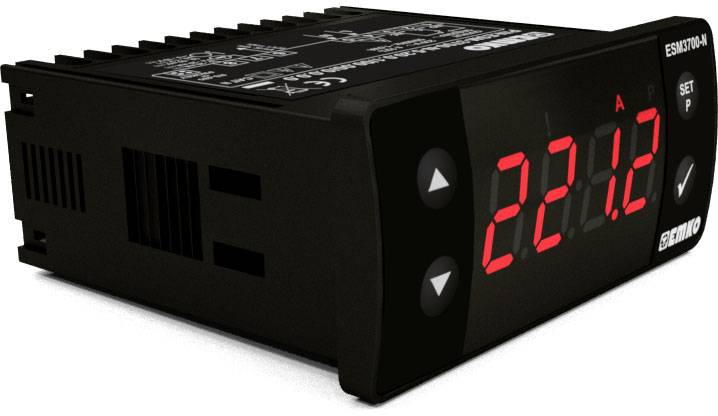

Digitálny indikačný prístroj s červeným LED displejom, ktorý zobrazuje '22.12', a ovládacími tlačidlami pre nastavenia.

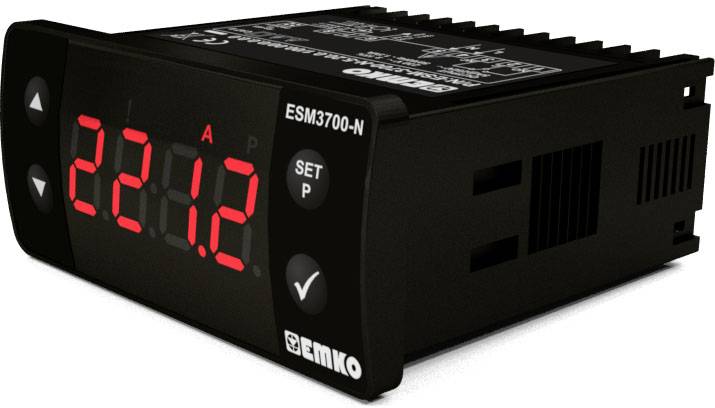

Elektronické meracie zariadenie s červeným LED displejom zobrazuje '22.1' A. Tlačidlá 'SET' a 'P' sú na pravej strane. Zariadenie je označené ako Emko ESM3700-N.

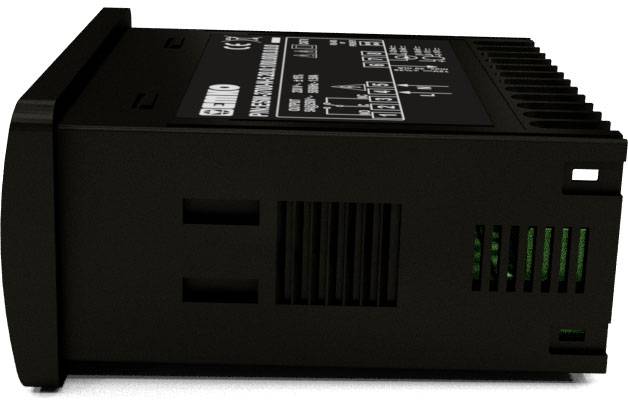

Čierne technické zariadenie, pohľad zboku, s vetracími otvormi a nálepkou hore, pravdepodobne riadiaci alebo meraný prístroj.

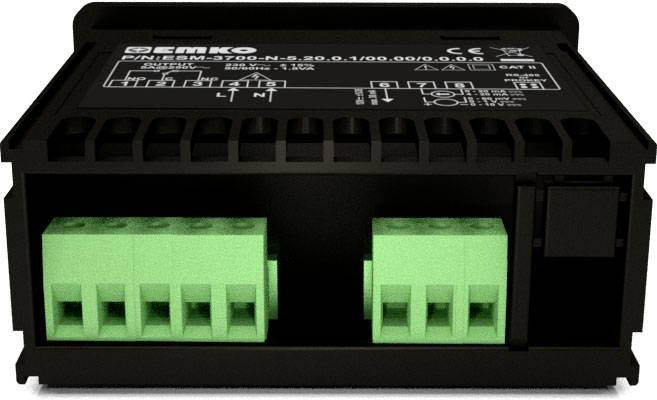

Čierne elektronické zariadenie s dvoma zelenými konektormi na prednej strane, používané na riadenie priemyselných procesov.

Čierne elektronické zariadenie so zelenými pripojovaciami svorkami. Na zariadení sú technické špecifikácie vytlačené bielou farbou.

Digitálny displej od Emka zobrazuje '22.12 A'; čierna plocha s červenými číslami, tlačidlá na nastavenie na prednej strane.

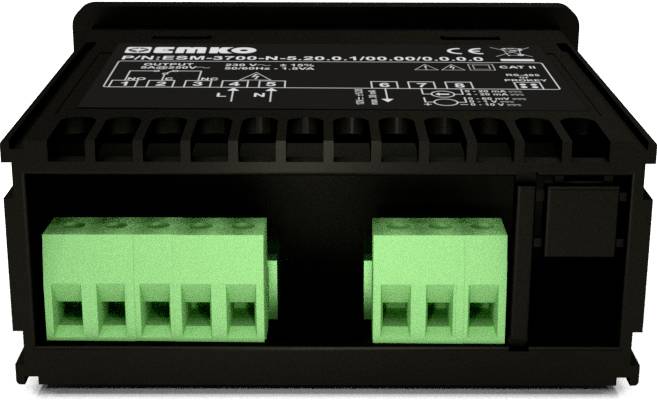

Elektronický modul s čiernym krytom a zelenými pripájacími svorkami, vhodný pre priemyselné aplikácie.

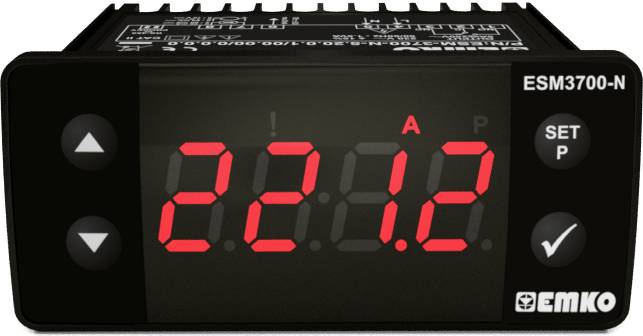

Digitálny displej regulátora teploty s červeným displejom zobrazuje '22.1' stupňov. Nastavovacie tlačidlá sa nachádzajú vpravo.

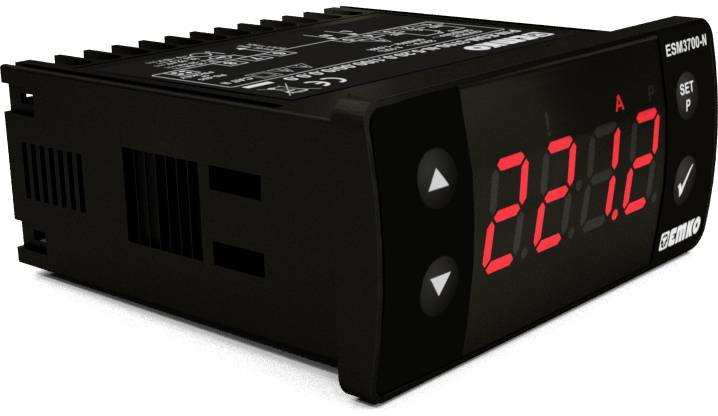

Čierne digitálne zobrazovacie zariadenie ukazuje '22.12 A'. Vedľa sú umiestnené dve tlačidlá so šípkami smerujúcimi nahor a nadol.

Čierne elektronické zariadenie s vetracími otvormi a popisom na hornej strane. Pravdepodobne slúži na ovládanie alebo reguláciu.

Čierne elektronické zariadenie so zelenými konektormi. Má chladiace rebrá a rôzne značenia na hornej strane.

1/16

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (97,55 € / kus)

97,55 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

4-miestny displej procesu
Univerzálny merací vstup pre 0-10 V, 0-1 V, 0-60 mV, 0-20 mA, 4-20 mA
Škálovateľné od -1999 do 9999
Nastaviteľná desatinná čiarka
Ukladanie minimálnych a maximálnych hodnôt
Minimálne a maximálne hodnoty je možné nastaviť aj ako trvalé zobrazenie
Voliteľné s alarmovým výstupom 5 A alebo SSR
Ochrana hesla pre nastavenia programu

Technické parametre

Kategória výrobku: procesné ukazovateľ

Meracie funkcie: prúd
prúd DC
napätie DC

Rozsah merania (min.): 0 V
0 A
4 mA

Typ: ESM-3700-N.8.20.01/00.00/0.0.0.0

Rozsah merania (max.): 1 V
10 V
20 mA

Technológia displeja: LED

: vpredu: IP65/pripojenie: IP20

Montážna šírka: 76 mm

Displej (counts): 9999

Montážna výška: 35 mm

Prevádzkové napätie: 10 V/DC
12 V/DC
24 V/DC
30 V/DC

Rozmer.: (d x š x v) 71 x 76 x 35 mm

Hmotnosť: 200 g

Osvetlenie displeja: červené

Montážna hĺbka: 65 mm

Farba: čierna

Šírka: 76 mm

V: 35 mm

Dĺžka: 71 mm

Šírka rámu: 7.6 cm

Výška rámu: 3.5 cm

Rozhranie: RS485

Rozhranie: Modbus RTU

Na stiahnutie

Datasheet

Datasheet 2352336 Emko ESM-3700-N.8.20.01/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.8.20.01/00.00/0.0.0.0

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2352336 Emko ESM-3700-N.8.20.01/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.8.20.01/00.00/0.0.0.0

Popis

Na meranie procesnej hodnoty sa používajú digitálne procesné displeje radu ESM-3700-N. Môžu byť použité v mnohých aplikáciách s ich jednoduchým použitím, alarmovým výstupom a univerzálnym meracím vstupom.

Samostatne dostupnou páčkou PROKEY je možné prenášať nastavenia programu na iné zariadenia, takže parametre nie je potrebné nastavovať jednotlivo na každom zariadení. Pomocou samostatne dostupného modulu RS-485 MODULE je možné zobrazenie procesu rozšíriť o rozhranie RS485 Modbus RTU.

Tento text bol preložený strojovo.
