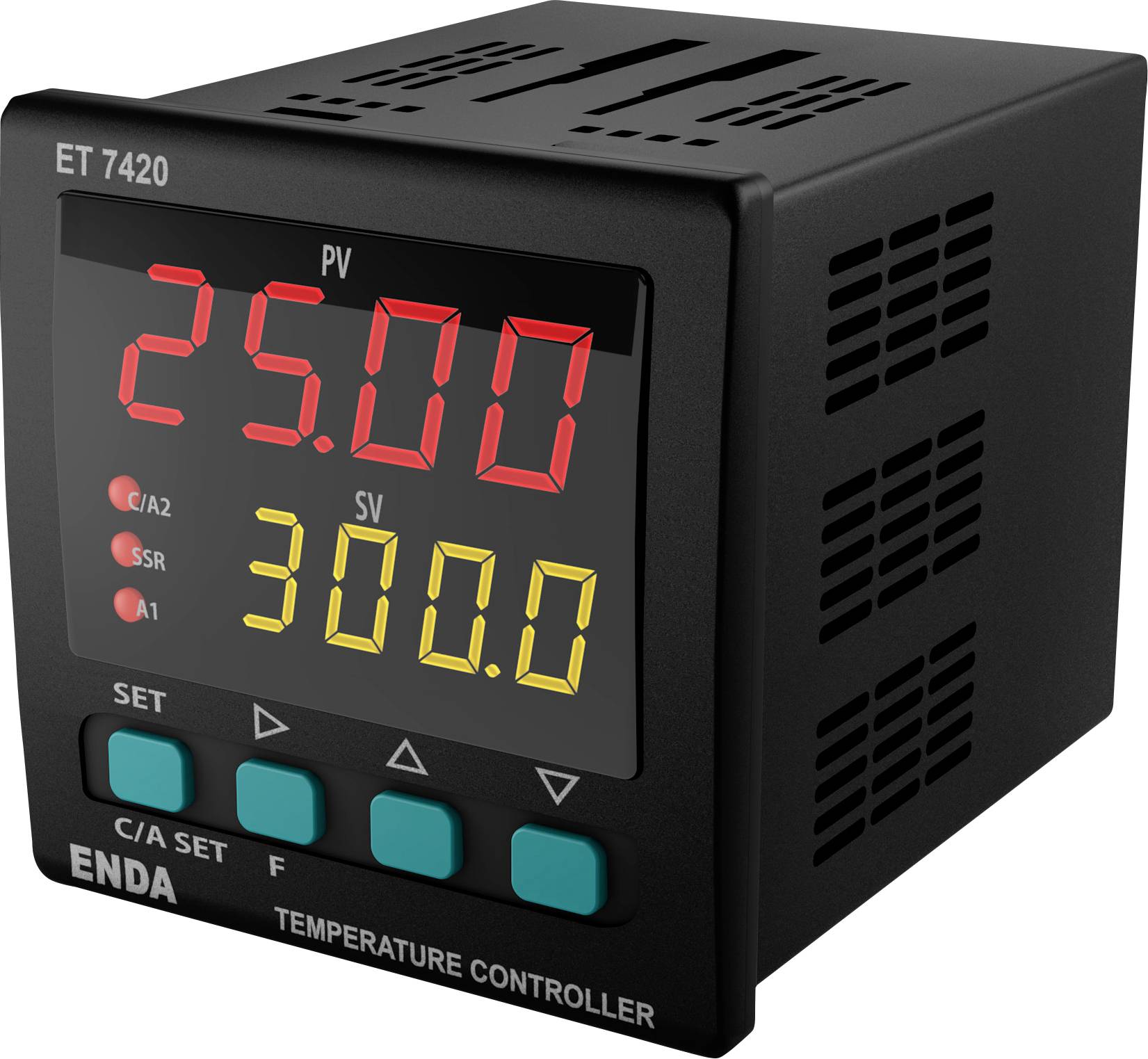

Enda PID termostat Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (d x š x v) 97 x 72 x 72 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
termostat
Typ termostatu
PID
Prevádzkové napätie
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Max. nameraná teplota
1700 °C
Počet reléových výstupov
2
Datasheety: (PDF)
Počet
Celkom (109,75 € / kus)
109,75 €
bez DPH.
Doprava zadarmo
Hlavné benefity
PID regulátor teploty Enda ET7420-LV Pt100
- Možnosť zadať voliteľnú hodnotu dvojnásobnej sadzby
- Voliteľné typy senzorov (Pt-100, J, K, L, T, S, R)
- Automatický výpočet PID parametrov (SELF TUNE)
- Digitálny vstup s tromi rôznymi priraditeľnými funkciami
- F-funkčné tlačidlo, ktorému je možné priradiť tri rôzne funkcie
- Funkcia mäkkého štartu
- Voliteľný riadiaci výstup SSR
- Reléový výstup C/A2, ktorý možno použiť ako druhý alarmový alebo teplotný výstup
- Reléový výstup A1, ktorý možno použiť ako prvý alarmový výstup alebo výstup chladenia PID
- Voliteľná regulácia kúrenia/chladenia
- Vlastnosť Offset pre vstup
- Možnosť výberu polôh relé v prípade poruchy sondy alebo periodickej a automatickej periodickej prevádzky
- Komunikácia s protokolom RS-485 ModBus
- Označenie CE podľa noriem EN
- Tento text bol preložený strojovo.
Technické parametre
- Kategória výrobku
termostat
- Typ
ET7420-LV
- Typ termostatu
PID
- Prevádzkové napätie
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Rozsah merania
-199.9 do 1700 °C
- Max. nameraná teplota
1700 °C
- Min. meraná teplota
-199.9 °C
- Počet digitálnych vstupov
1
- Počet reléových výstupov
2
- Počet tranzistorových výstupov
1
- Výstupy
Relé C/A2: 250 V AC, 8 A (odporová záťaž), prepínací kontakt NO + NC, voliteľný ako riadiaci výstup alebo výstup alarmu 2.
Relé A1: 250 V AC, 8 A (odporová záťaž), NO, voliteľné ako výstup Alarmu 1 alebo PID regulácie pre funkciu chladenia.
Výstup SSR: Max. 20mA, 24V.
- Rozmer.
(d x š x v) 97 x 72 x 72 mm
- Farba
čierna
- V
72 mm
- Dĺžka
97 mm
- Šírka
72 mm
IP65 (predná strana)/IP20 (zadná strana)
- Typ senzora
Pt100
J
K
L
T
S
R
B
- Číslo výrobcu
ET7420-LV
- Prevedenie
PID regulácia so samoladením (SELFTUNE),
Mäkký štart (funkcia nábehu),
Voliteľný režim riadenia Zap-Vyp / P, PI, PD, PID
- Montážna hĺbka
97 mm
- Spôsob montáže
zabudovateľný
- Digitálne vstupy
1
- Montážne rozmery
72x72 mm
- Typ senzoru
PT100 a rôzne termočlánky (J, K, L, T, S, R, B)
- Hmotnosť
400 g
Na stiahnutie
Datasheet
Datasheet 3527759 Enda PID termostat Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (d x š x v) 97 x 72 x 72 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3527759 Enda PID termostat Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (d x š x v) 97 x 72 x 72 mm
Popis
PID regulátor v rôznych inštalačných rozmeroch DIN (48 x 48, 72 x 72, 96 x 96 mm), režim ovládania voliteľný medzi spínaním „ON-OFF“ alebo PID regulácia so samooptimalizáciou. Súčasné zobrazenie skutočnej hodnoty (červené alebo žlté 7segmentové zobrazenie) a požadovanej hodnoty (žlté 7segmentové zobrazenie). Funkciu mäkkého štartu (funkcia rampy) a bezpečnostný kód je možné nastaviť tak, aby sa zabránilo neoprávnenému nastaveniu hodnôt. Jednoduché a intuitívne ovládanie vďaka horizontálnej a vertikálnej navigácii v ponuke.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Typ ovládania - individuálne ovládanie nastavenej hodnoty a alarmu
- Metóda riadenia - Zap-Vyp, P, PI, PD, PID (voliteľné)
- A/D 12-bitový menič
- Vzorkovací čas - 100 ms
- Proporcionálne pásmo - Nastaviteľné medzi 0,0 % a 100,0 %. Keď Pb=0,0 %, je zvolené zapnutie/vypnutie regulácie.
- Doba regulácie - nastaviteľná od 1 do 250 sekúnd
- Hysterézia - nastaviteľná od 1 do 50 °C/F
