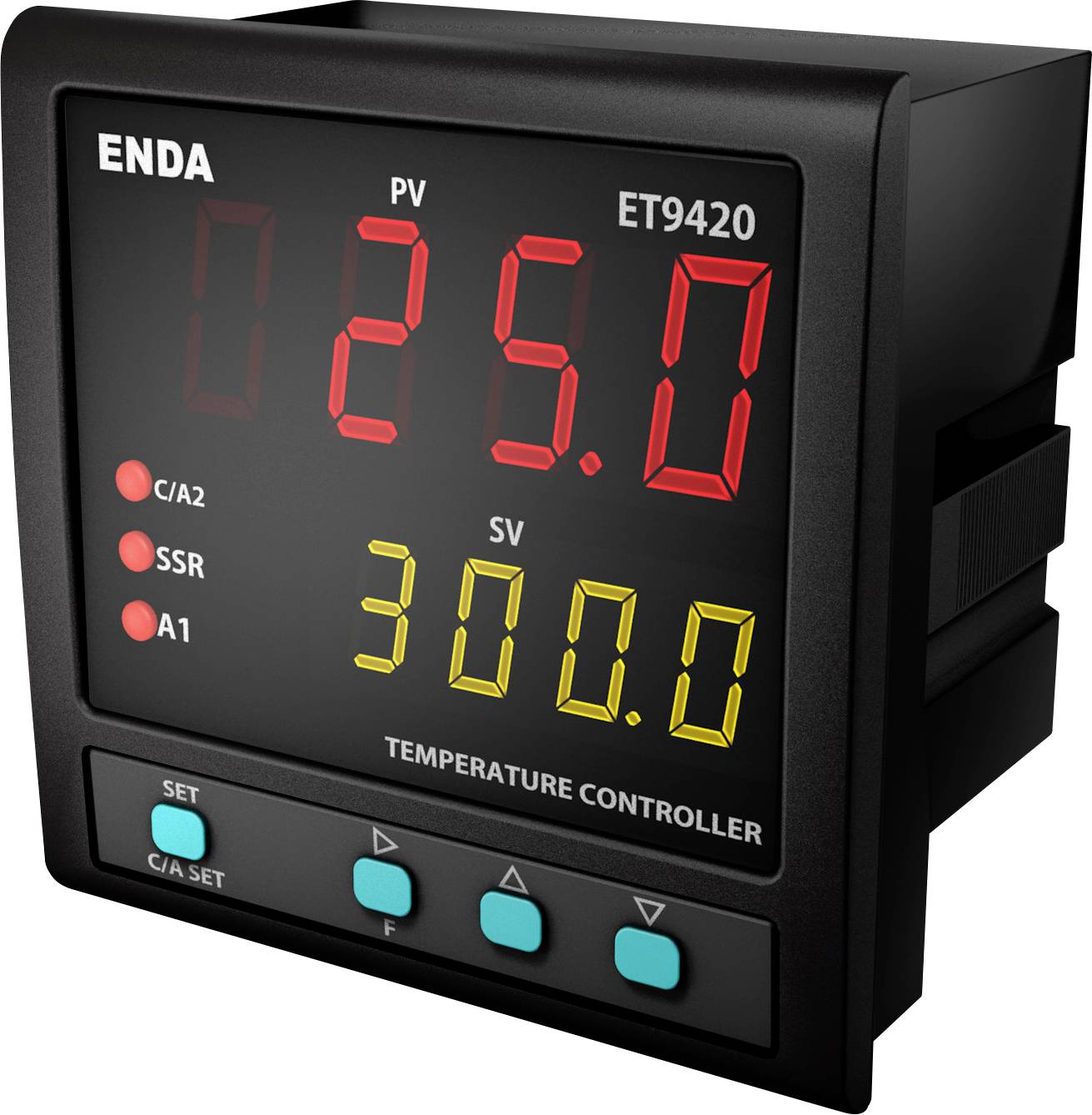

Enda PID termostat Pt100, J, K, L, T, S, R, B -199 do 1700 °C (d x š x v) 50 x 96 x 96 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
termostat
Typ termostatu
PID
Prevádzkové napätie
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Max. nameraná teplota
1700 °C
Počet reléových výstupov
2
Datasheety: (PDF)
4 Ks
Počet
Celkom (121,94 € / kus)
121,94 €
bez DPH.
Doprava zadarmo
Už len 4 Ks skladom!
Hlavné benefity
ET9420-LV PID regulátor teploty Pt100
- Možnosť zadať voliteľnú hodnotu dvojnásobnej sadzby
- Voliteľné typy senzorov (Pt-100, J, K, L, T, S, R)
- Automatický výpočet PID parametrov (SELF TUNE)
- Digitálny vstup s tromi rôznymi priraditeľnými funkciami
- F-funkčné tlačidlo, ktorému je možné priradiť tri rôzne funkcie
- Funkcia mäkkého štartu
- Voliteľný riadiaci výstup SSR
- Reléový výstup C/A2, ktorý možno použiť ako druhý alarmový alebo teplotný výstup
- Reléový výstup A1, ktorý možno použiť ako prvý alarmový výstup alebo výstup chladenia PID
- Voliteľná regulácia kúrenia/chladenia
- Vlastnosť Offset pre vstup
- Možnosť výberu polôh relé v prípade poruchy sondy alebo periodickej a automatickej periodickej prevádzky
- Komunikácia s protokolom RS-485 ModBus
- Označenie CE podľa noriem EN
- Tento text bol preložený strojovo.
Technické parametre
- Kategória výrobku
termostat
- Typ
ET9420-LV
- Typ termostatu
PID
- Prevádzkové napätie
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Rozsah merania
-199 do 1700 °C
- Max. nameraná teplota
1700 °C
- Min. meraná teplota
-199 °C
- Počet reléových výstupov
2
- Počet tranzistorových výstupov
1
- Výstupy
Relé C/A2: 250 V AC, 8 A (odporová záťaž), prepínací kontakt NO + NC, voliteľný ako riadiaci výstup alebo výstup alarmu 2.
Relé A1: 250 V AC, 8 A (odporová záťaž), NO, voliteľné ako výstup alarmu alebo PID regulácie pre funkciu chladenia.
Výstup SSR: Max. 20mA, 24V.
- Rozmer.
(d x š x v) 50 x 96 x 96 mm
- Farba
čierna
- V
96 mm
- Dĺžka
50 mm
- Šírka
96 mm
IP65 (predná strana)
IP20 (zadná strana)
- Typ senzora
Pt100
J
K
L
T
S
R
B
- Číslo výrobcu
ET9420-LV
- Prevedenie
PID regulácia so samoladením (SELFTUNE)
Mäkký štart (funkcia rampy)
Voliteľný režim riadenia Zap-Vyp / P, PI, PD, PID
- Montážna hĺbka
50 mm
- Spôsob montáže
zabudovateľný
- Digitálne vstupy
1
- Montážne rozmery
96x96 mm
- Typ senzoru
PT100 a rôzne termočlánky (J, K, L, T, S, R, B)
- Hmotnosť
400 g
Na stiahnutie
Datasheet
Datasheet 3527758 Enda PID termostat Pt100, J, K, L, T, S, R, B -199 do 1700 °C (d x š x v) 50 x 96 x 96 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3527758 Enda PID termostat Pt100, J, K, L, T, S, R, B -199 do 1700 °C (d x š x v) 50 x 96 x 96 mm
Popis
PID regulátor v rôznych inštalačných rozmeroch DIN (48 x 48, 72 x 72, 96 x 96 mm), režim ovládania voliteľný medzi spínaním „ON-OFF“ alebo PID regulácia so samooptimalizáciou. Súčasné zobrazenie skutočnej hodnoty (červené alebo žlté 7segmentové zobrazenie) a požadovanej hodnoty (žlté 7segmentové zobrazenie). Funkciu mäkkého štartu (funkcia rampy) a bezpečnostný kód je možné nastaviť tak, aby sa zabránilo neoprávnenému nastaveniu hodnôt. Jednoduché a intuitívne ovládanie vďaka horizontálnej a vertikálnej navigácii v ponuke.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Merací vstup pre dvoj / trojvodičový obvod Pt100 (DIN EN60751) –200 až +600 ° C alebo –99,9 až +300 ° C
- termočlánky (podľa DIN EN60584) 0 až 1600 ° C - typ J, K, T, S , R, presnosť 0,2% plného rozsahu stupnice Zálohovanie digitálnych údajov MB + 1 v EEPROM
- Stupeň ochrany zozadu: IP60
- Stupeň ochrany zozadu: IP20. Vr. pripájacia svorkovnica pre 2,5 mm
- 1 prepínací kontakt relé
- 1 kontakt NO (spínacia kapacita 2 A / 250 V / AC s odporovou záťažou)
- 1 polovodičový výstup (SSR, max. 12 V / DC / 20 mA).
