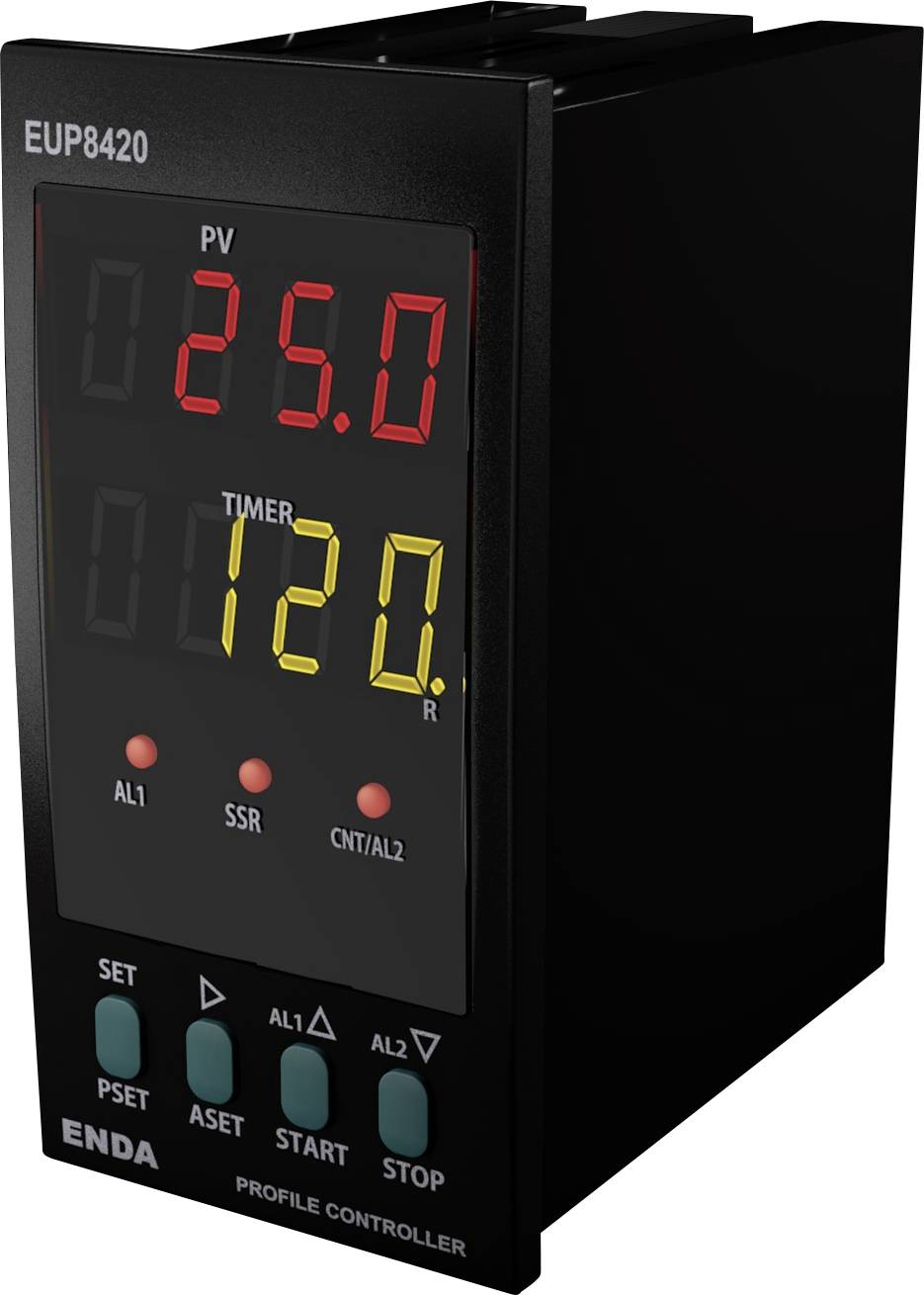

Enda PID univerzálny regulátor Pt100, J, K, L, S, R, T -200 do 1700 °C (d x š x v) 87 x 48 x 96 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
univerzálny regulátor
Typ termostatu
PID
Prevádzkové napätie
230 V/AC
Max. nameraná teplota
1700 °C
Počet reléových výstupov
2
Datasheety: (PDF)
1 Ks
Počet
Celkom (97,55 € / kus)
129,16 €
-24 %
97,55 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Univerzálny PID regulátor Enda EUP8420-230
- Možnosť zadať voliteľnú hodnotu dvojnásobnej sadzby
- Voliteľný typ senzora Pt-100, J, K, L, T, S, R
- Voliteľný vstup: 0–20 mA, 4–20 mA, 0–10 V, 2–10 V, 0–25 mV a 0–50 mV
- Možnosť ovládať profily až v 16 krokoch
- Programovanie výstupov AL1 a AL2 v každom kroku
- Možnosť pokračovať tam, kde ste prestali počas výpadku prúdu
- Automatický výpočet PID parametrov (SELF TUNE)
- Digitálny vstup s tromi rôznymi priraditeľnými funkciami
- F-funkčné tlačidlo, ktorému je možné priradiť tri rôzne funkcie
- Funkcia mäkkého štartu
- Voliteľný analógový, SSR alebo reléový riadiaci výstup
- Voliteľný analógový riadiaci výstup 0–20 mA a 4–20 mA
- Reléový výstup C/A2, ktorý možno použiť ako druhý alarmový alebo teplotný výstup
- Reléový výstup A1 je možné použiť ako prvý alarmový výstup alebo výstup chladenia PID
- Voliteľná regulácia kúrenia/chladenia
- Vlastnosť Offset pre vstup
- Možnosť výberu polôh relé v prípade poruchy sondy alebo periodickej a automatickej periodickej prevádzky
- Komunikácia s protokolom RS-485 ModBus
- Označenie CE podľa noriem EN
- Tento text bol preložený strojovo.
Technické parametre
- Typ regulácie: Voliteľné medzi On-Off / P, PI, PD, PID
- Kategória výrobku
univerzálny regulátor
- Typ
EUP8420-230
- Typ termostatu
PID
- Prevádzkové napätie
230 V/AC
- Rozsah merania
-200 do 1700 °C
- Max. nameraná teplota
1700 °C
- Min. meraná teplota
-200 °C
- Počet digitálnych vstupov
1
- Počet reléových výstupov
2
- Počet tranzistorových výstupov
1
- Výstupy
Relé C/A2: 250 V AC, 8 A (odporová záťaž), prepínanie NO + NC
Relé A1: 250 V AC, 8 A (odporová záťaž), NO (voliteľné ako funkcia Alarm1 alebo chladenia)
Výstup ANL/SSR: 0 – 20 mA, 4 – 20 mA (12 bitov, presnosť 0,2 %) alebo ako výstup SSR 24 V/20 mA
- Rozmer.
(d x š x v) 87 x 48 x 96 mm
- Farba
čierna
- V
96 mm
- Dĺžka
87 mm
- Šírka
48 mm
IP65 (predná strana)
IP20 (zadná strana)
- Typ senzora
Pt100
J
K
L
S
R
T
- Číslo výrobcu
EUP8420-230
- Prevedenie
Univerzálny PID regulátor, samozhášavý materiál krytu
- Montážna hĺbka
87 mm
- Spôsob montáže
zabudovateľný
- Digitálne vstupy
1
- Montážne rozmery
48x96 mm
- Typ senzoru
Termočlánky J, K, L, T, S, R a PT100
- Hmotnosť
400 g
Na stiahnutie
Datasheet
Datasheet 3527757 Enda PID univerzálny regulátor Pt100, J, K, L, S, R, T -200 do 1700 °C (d x š x v) 87 x 48 x 96 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3527757 Enda PID univerzálny regulátor Pt100, J, K, L, S, R, T -200 do 1700 °C (d x š x v) 87 x 48 x 96 mm
Popis
Prevedenie
- Typ ovládania - individuálne ovládanie nastavenej hodnoty a alarmu
- Metóda riadenia Zap-Vyp, P, PI, PD, PID
- A/D prevodník - 14 bit
- Vzorkovací čas - 100 ms
- Proporcionálne pásmo - Nastaviteľné medzi 0,0 % a 100,0 %. Keď Pb=0,0 %, je zvolené zapnutie/vypnutie regulácie.
- Doba regulácie - nastaviteľná od 1 do 125 sekúnd
- Hysterézia - nastaviteľná od 1 do 50 °C/F
