ERNI 244857 SMC meracie lišta Počet kontaktov 68 Počet riadkov 2 1 ks

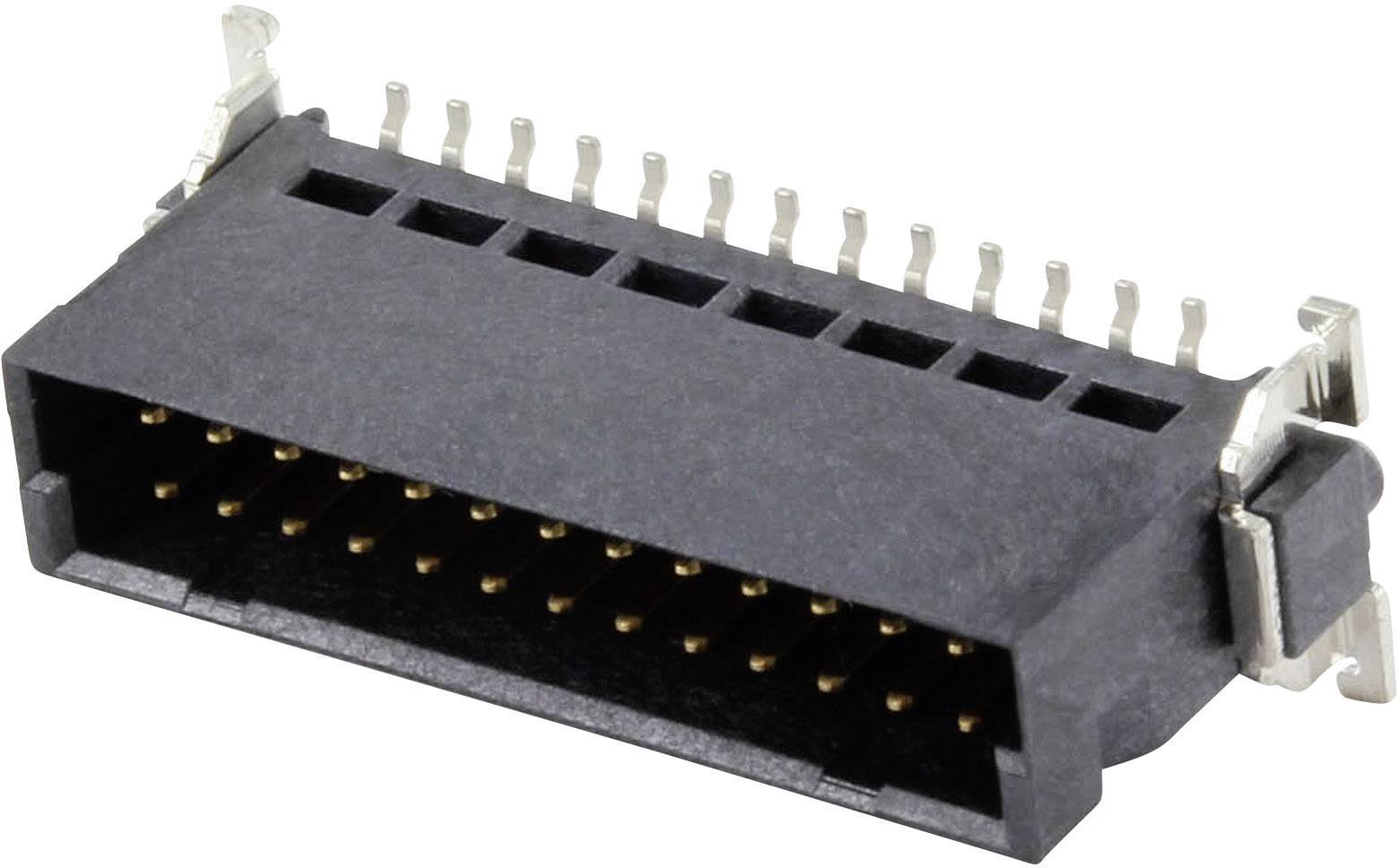

Čierny konektor s početným počtom kovových pinov, ktorý sa používa na elektronické prepojenia v zariadeniach.

Ilustračný obrázok

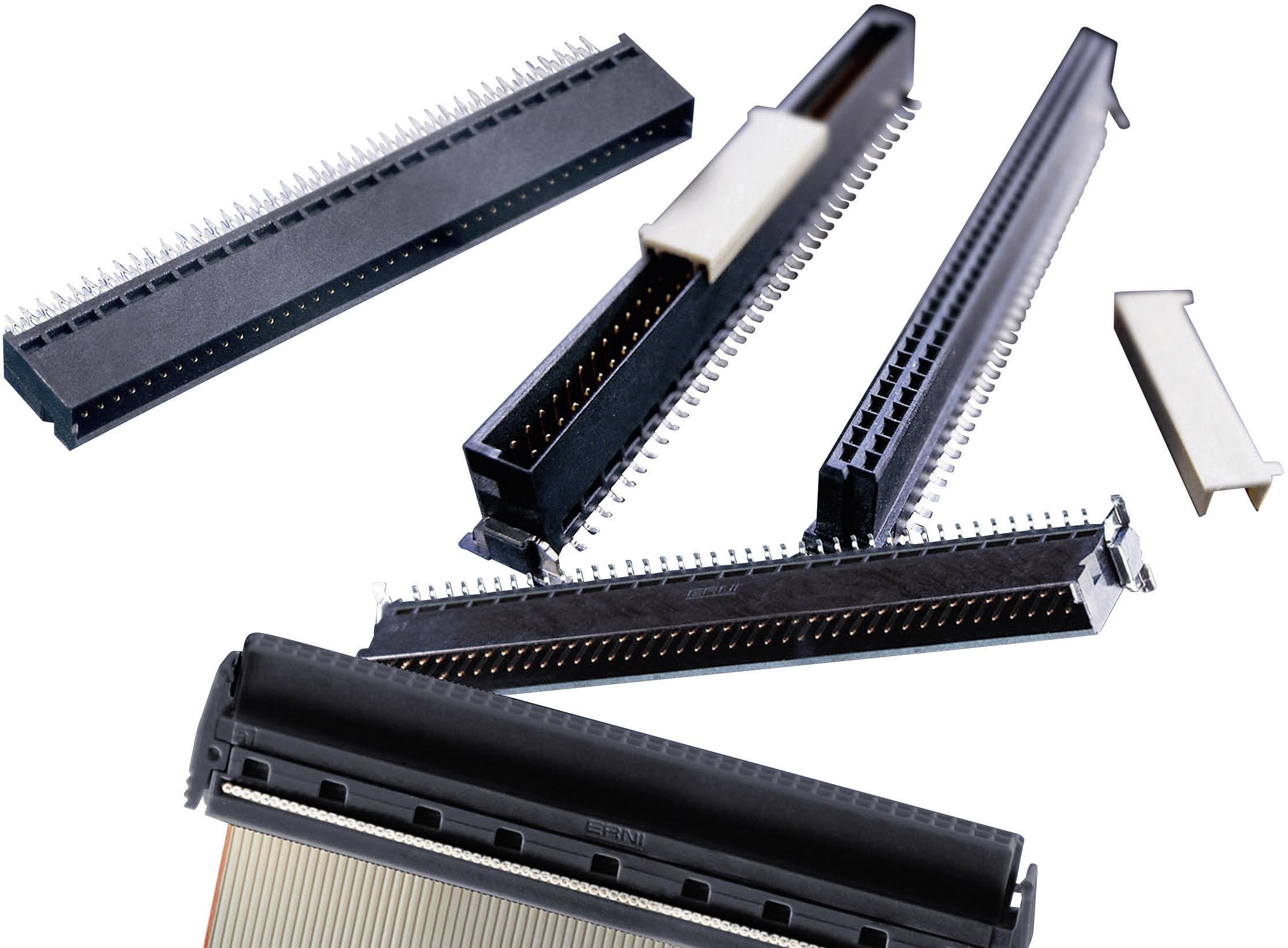

Niekoľko elektronických konektorov v rôznych tvaroch a veľkostiach, ktoré sa používajú na prepojenie káblov na doske plošných spojov.

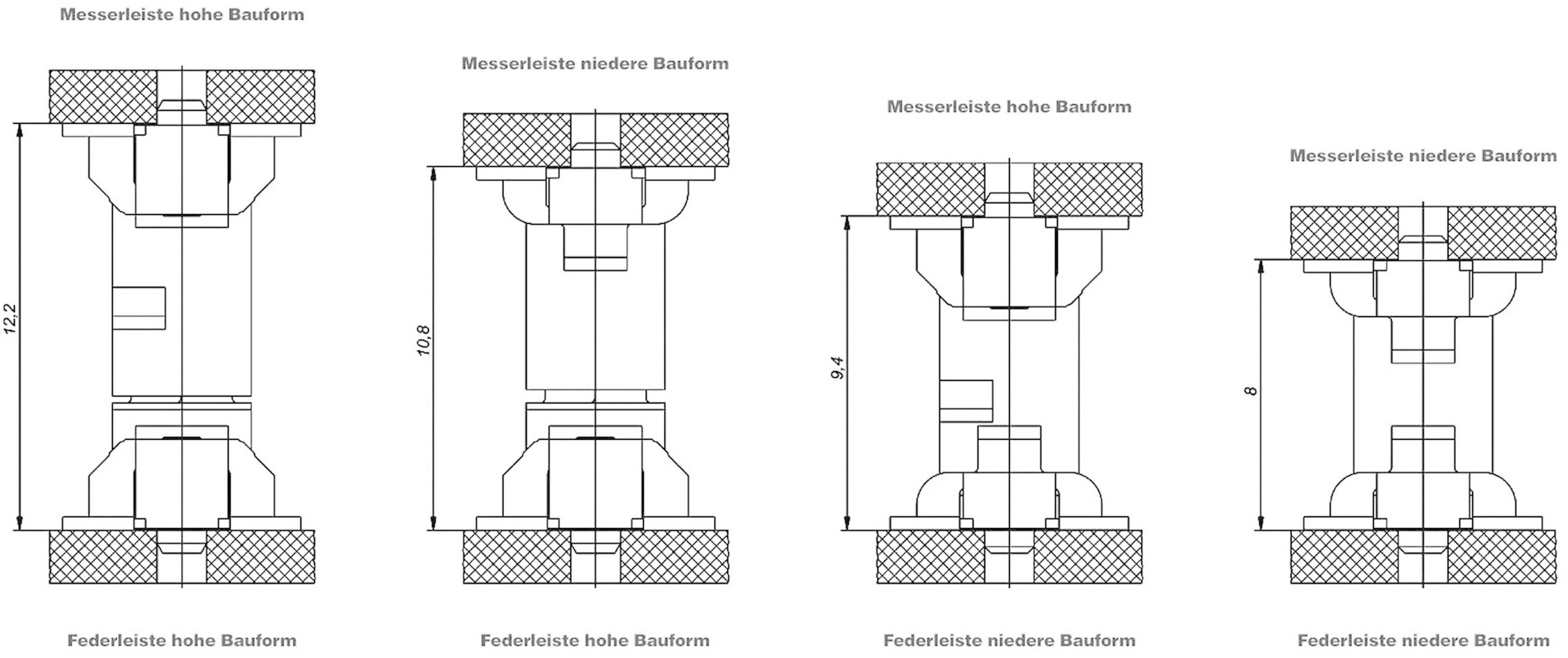

Technický výkres štyroch komponentov s rôznymi výškovými označeniami: strana noža vo vysokom prevedení, strana noža v nízkom prevedení, strana pružiny vo vysokom prevedení, strana pružiny v nízkom prevedení.

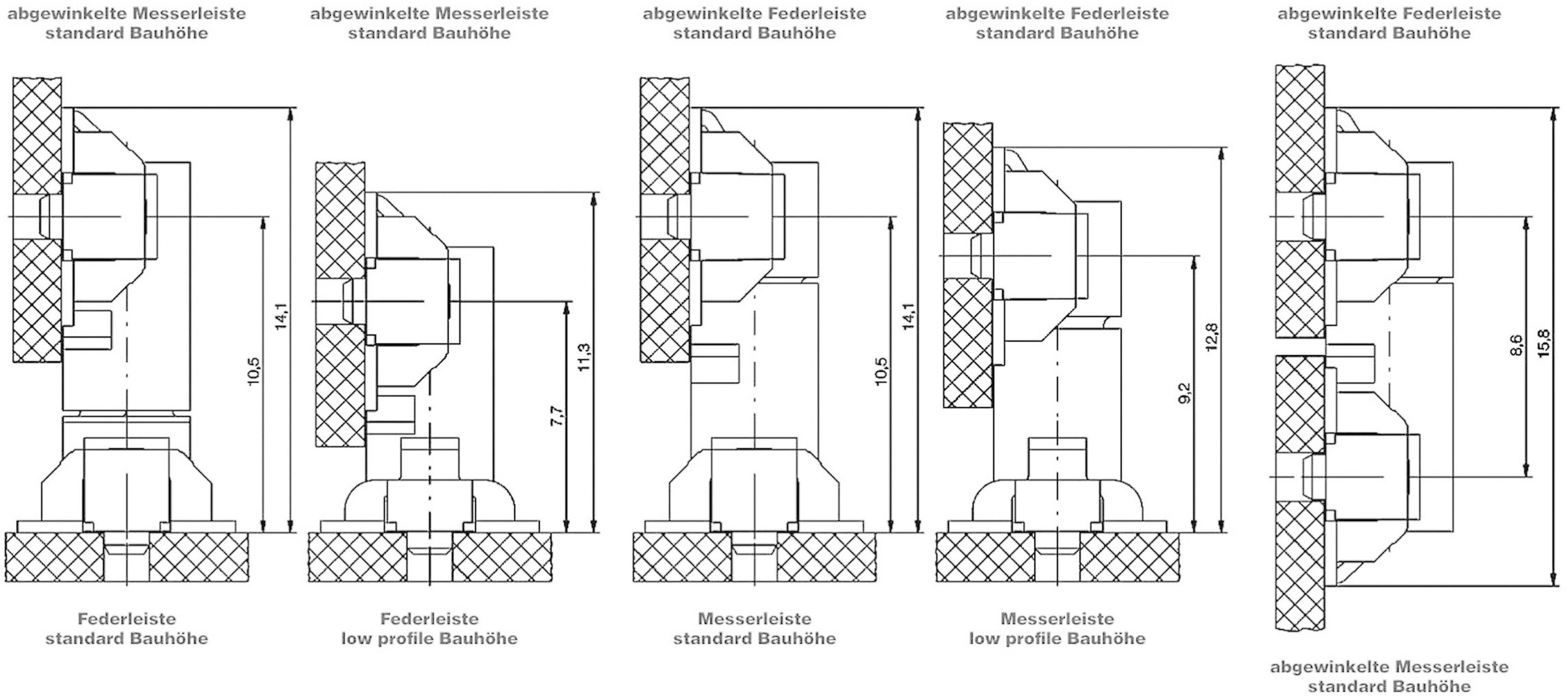

Päť technických diagramov zobrazuje rôzne priečne rezy konfiguráciami zástrčiek a zásuviek s rozmermi.

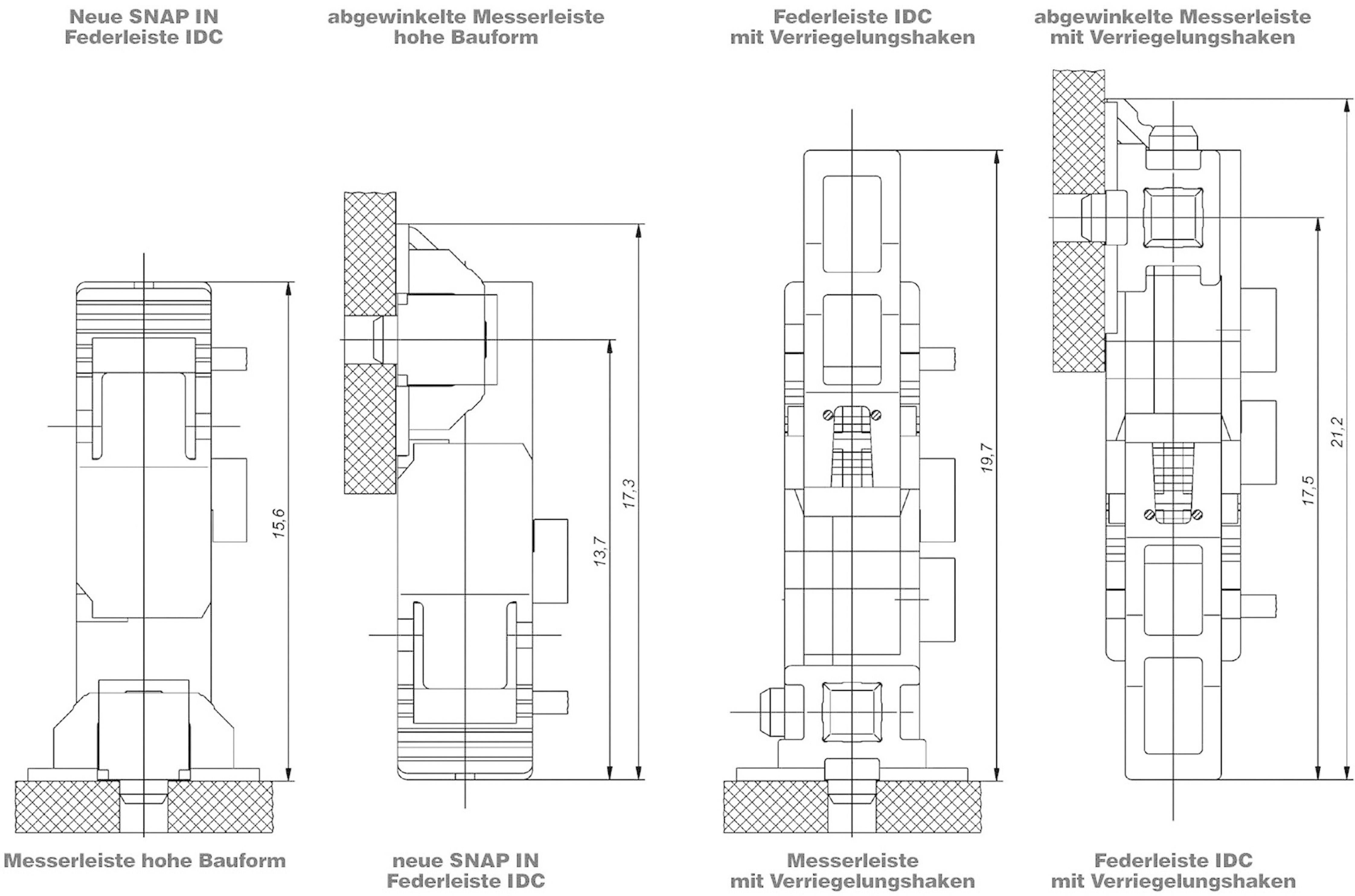

Technické výkresy konektorov: vľavo niekoľko konštrukčných variant, vpravo detaily s rozmermi. Porovnanie konštrukčných foriem.

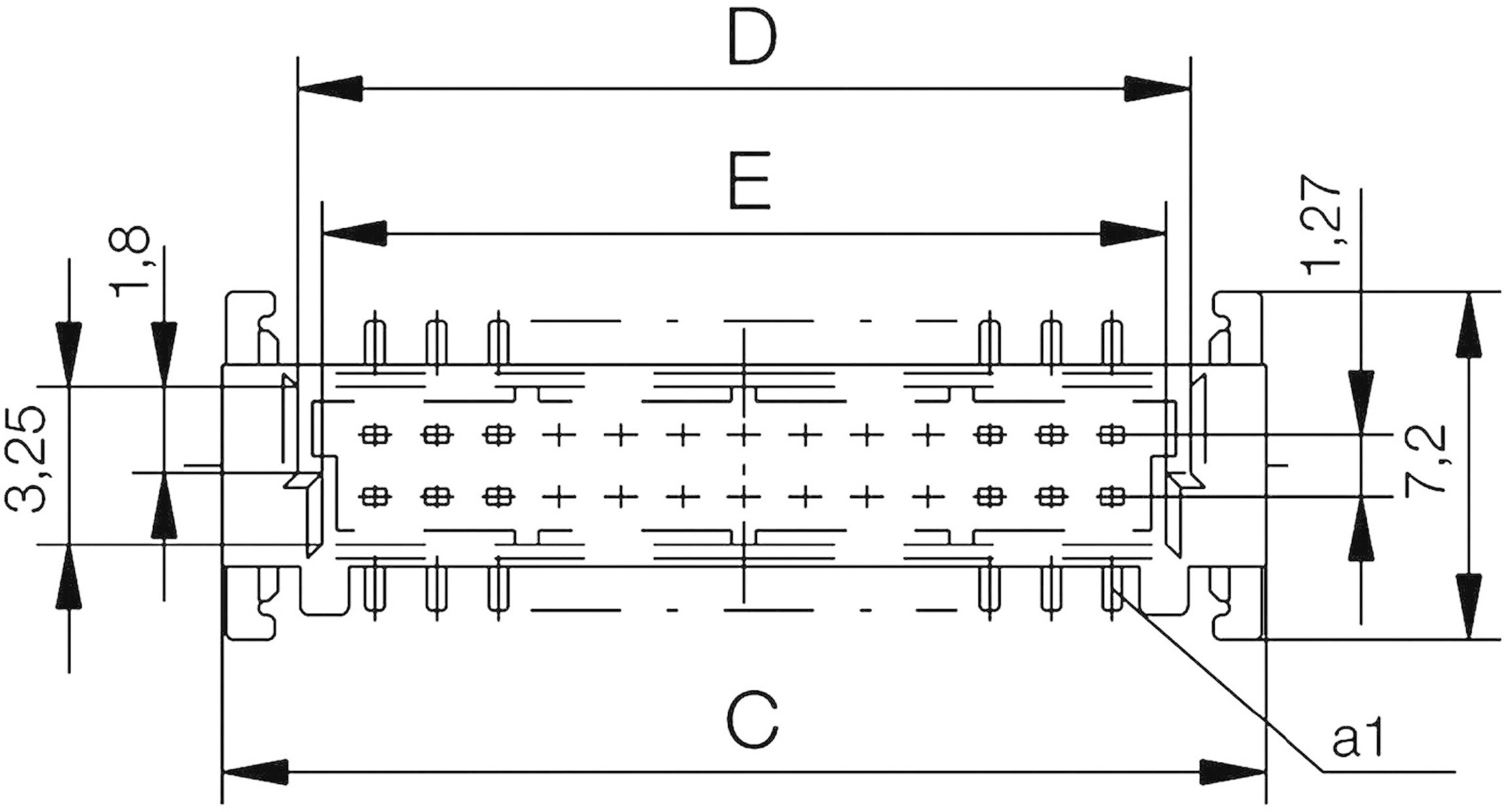

Technický výkres elektrického konektora s rozmermi: celková dĺžka 'D' a 'E', šírka 'C' a výškové miery.

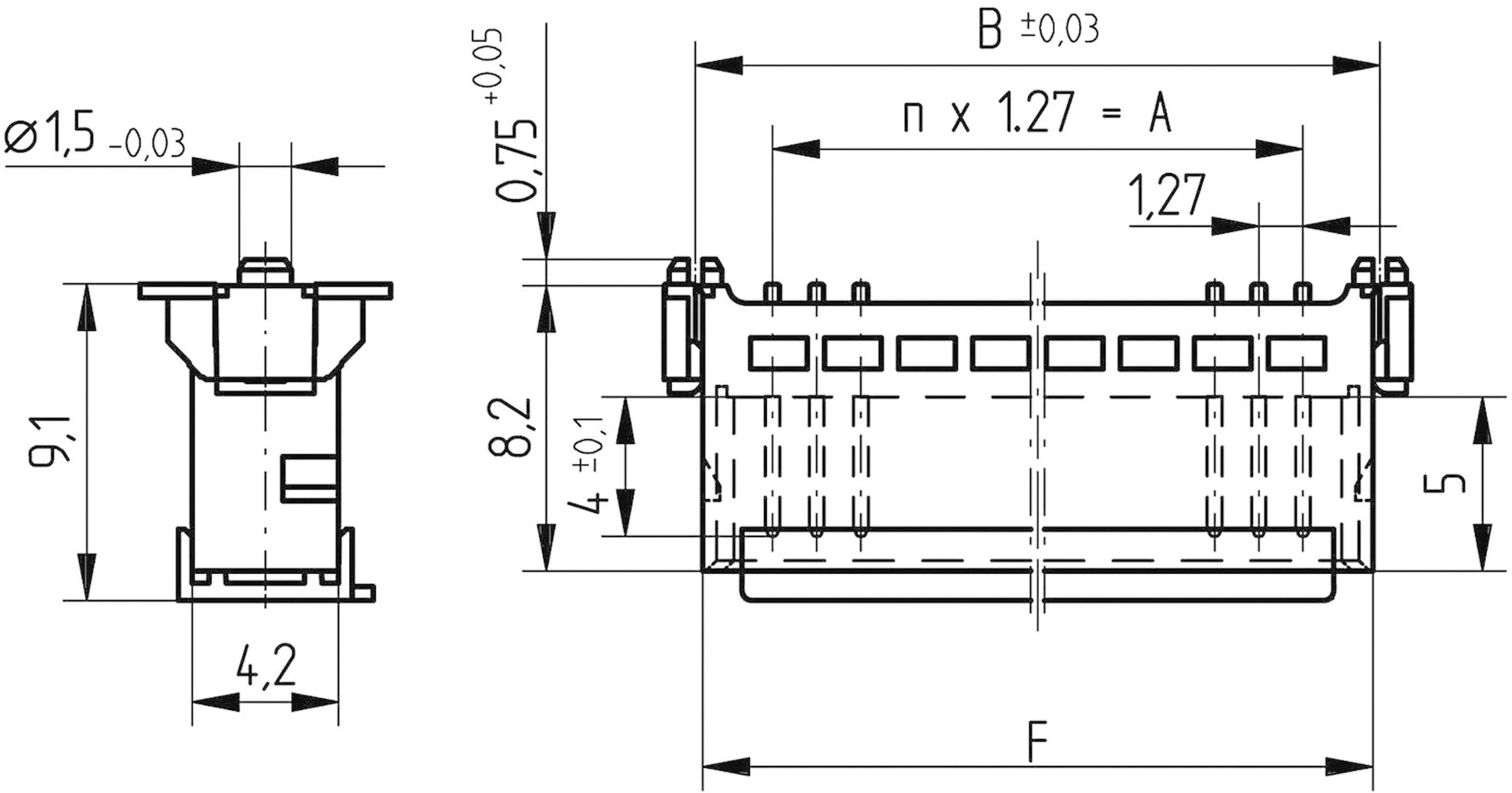

Technický výkres konektora s rozmermi: 9,1 x 4,2 mm. Podrobné rozmerové údaje a pozičné značky na strane.

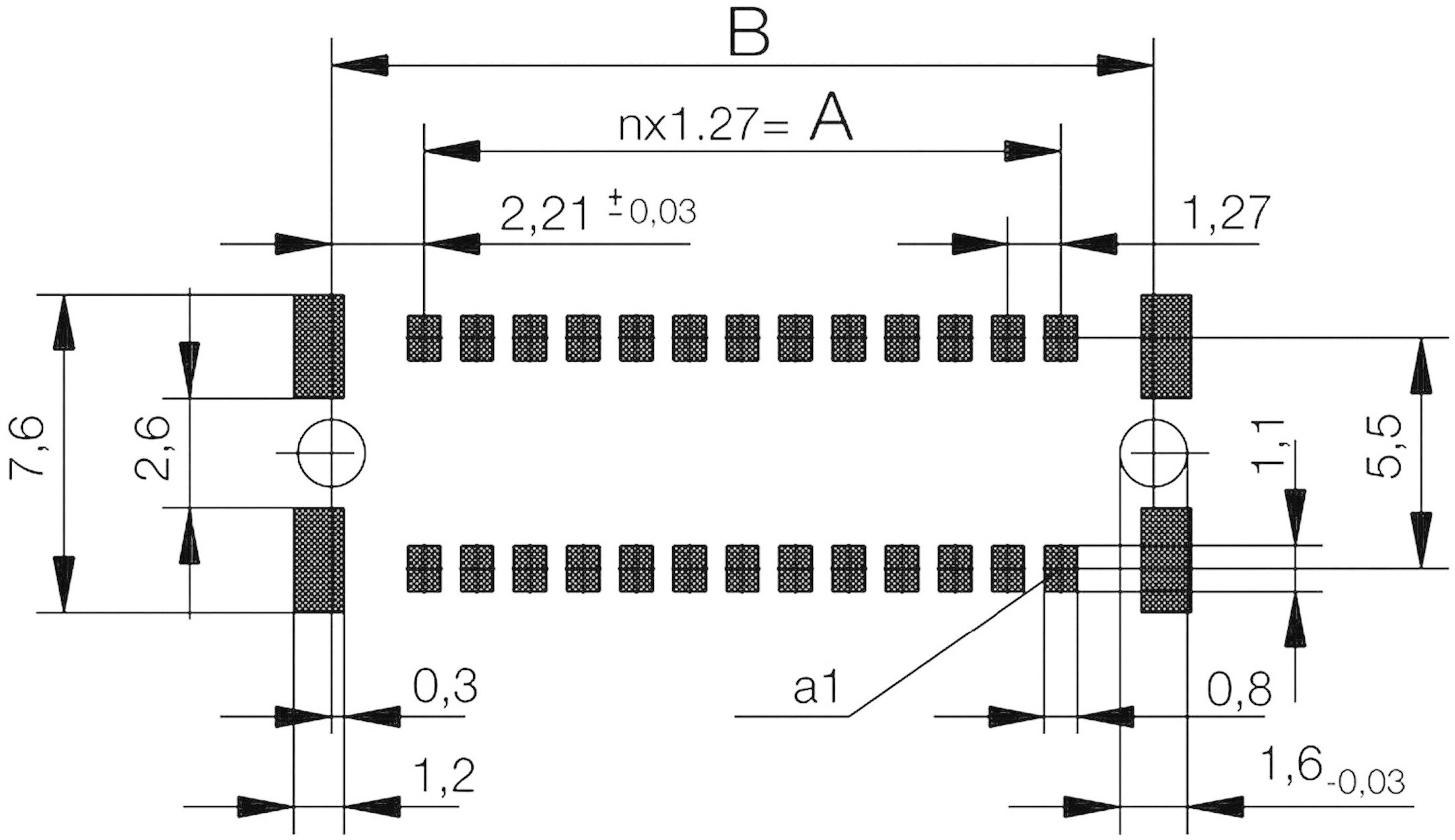

Technický výkres elektronickej súčiastky s rozmermi: šírka 7,6 mm, otvory, rozstup pinov 1,27 mm a ďalšie špecifikácie.

1/8

Ilustračný obrázok

Kategória výrobku

SMC meracie lišta

Počet kontaktov

Prevedenie

rovná meracia lišta

Raster (rozteč)

1.27 mm

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Št 10. 9.

7 Ks (Posledné kusy skladom)

Počet

Celkom (1,67 € / kus)

1,67 €

bez DPH.

Už len 7 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Konektor SMC male

Počet riadkov 2
Obsah 1 ks

Technické parametre

Kategória výrobku: SMC meracie lišta

Počet kontaktov: 68

Prevedenie: rovná meracia lišta

Smer zástrčky: kolmo k DPS

Počet riadkov: 2

Raster (rozteč): 1.27 mm

Menovitý prúd: 1.7 A

Menovitý prúd - filter: 1.7 A

Vyhotovenie podľa DIN: Q

Počet kontaktov v rade: 34

Pripojenie: SMT

Farba: čierna

Materiál puzdra: LCP

Číslo výrobcu: 244857

Obsah: 1 ks

Materiál kontaktu: zliatina medi

Šírka: 46.33 mm

V: 9.1 mm

Dĺžka: 7.2 mm

Max. teplota: +125 °C

Min. teplota: -55 °C

Typ: 244857

Rozmer.: (d x š x v) 7.2 x 46.33 x 9.1 mm

Priechodné odpor: max. 25 mΩ

Pólov: 68

Kontaktná plocha: pozlátená
