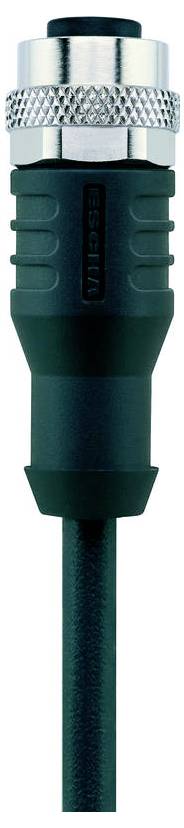

Escha AL-WAK4-2/S370 pripojovací kábel pre senzory - aktory, 8043811, piny: 4, 2.0 m, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
pripojovací kábel pre senzory - aktory
Strana pripojenia A
zásuvka M12, rovná
Strana pripojenia B
kábel, otvorený koniec
Počet pólov
4
Dĺžka kábla
2.0 m
Datasheety: (PDF)
5 Ks
Počet
Celkom (17,99 € / kus)
17,99 €
s DPH
Už len 5 Ks skladom!
Technické parametre
- Menovité napätie: 250 V
- Izolačný odpor: ≥108 Ω
- Materiál tesnenia (puzdro): FPM/FKM
- Materiál tela rukoväte: Plast, TPU, BK
- Materiál kontaktov: Kov, CuSn, pozlátený
- Materiál nosiča kontaktov: Plast, TPU, BK
- Mechanická životnosť:> 100 párovacích cyklov
- Normy: IEC 61076-2-101
- Priradenie pinov: 1 BN, 2 WH, 3 BU, 4 BK
- Počet pólov: 4
- Stupeň krytia (namontovaný): IP65, IP67, IP68
- Konektor: Samica, priamy, M12
- Prúdová zaťažiteľnosť na pin (pri 40 °C): 4,0 A
- Teplota okolia: -30°C...+90°C
- Stupeň znečistenia: 3
- Farby vodičov: BN, WH, BU, BK
- Prierez jadra: 4 x 0,34 mm²
- Vonkajší priemer puzdra: 4,70 mm
- Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, UN ECE R 118, odolný voči UV žiareniu
- Polomer ohybu (pohyb): 10 x Ø rúry
- Polomer ohybu (pevný): 5 x Ø rúry
- Bez halogénov: Áno
- Kvalita kábla: S370, PUR, UL
- Konštrukcia lanka: 42 x 0,10 mm
- Farba náteru: BK, podobná RAL9005
- Materiál izolácie drôtu: PP
- Materiál plášťa kábla: PUR
- Menovité napätie kábla: ≤300 V
- Spotreba ťažnej reťaze: 5 miliónov cyklov
- Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
- Teplotný rozsah (pri pohybe): -30°C...+90°C
- Teplotný rozsah (pevný): -40°C...+90°C
- Torzné napätie: +/-360°/m, ≥ 2 milióny cyklov
- Kódovanie: A
- Kontaktný odpor: 5 mΩ
- Koncové ukončenie: Otvorený koniec kábla
- Materiál krytu: Kov, CuZn, poniklovaný
- Typ
AL-WAK4-2/S370
- Kategória výrobku
pripojovací kábel pre senzory - aktory
- Strana pripojenia A
zásuvka M12, rovná
- Strana pripojenia B
kábel, otvorený koniec
- Počet pólov
4
- Dĺžka kábla
2.0 m
- Materiál plášťa
PUR
- Menovité napätie
250 V
- Menovitý prúd
4.0 A
- Menovitý prúd - filter
4 A
- Prierez pripojovacieho vodiča (max.)
0.34 mm²
- Vonkajší Ø
4.70 mm
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Pripojenie
zásuvka M12
- Typ závitu, šírka pripojenie
M12
- Typ závitu, pripojenie kábla a montáž
M12
- Kódovanie
typ A
- Materiál kontaktu
CuSn pozlátené
- Kontaktná plocha
pozlátená
- Maximálny prierez
0.34 mm²
- Prierez min
0.34 mm²
- Vlastnosti
bez halogénov
- Min. teplota
-40 °C
- Max. teplota
+90 °C
- Číslo výrobcu
8043811
- Obsah
1 ks
- Priemer
4.70 mm
- Ø kábla do
4.70 mm
- Ø kábla od
4.70 mm
- Priemer kábla (rozsah)
4.70 - 4.70 mm
Na stiahnutie
Datasheet
Datasheet 3553398 Escha AL-WAK4-2/S370 pripojovací kábel pre senzory - aktory, 8043811, piny: 4, 2.0 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3553398 Escha AL-WAK4-2/S370 pripojovací kábel pre senzory - aktory, 8043811, piny: 4, 2.0 m, 1 ks
Popis
Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).
