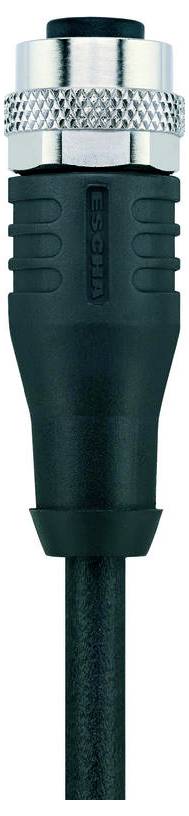

Escha AL-WAKS12-5/S370 pripojovací kábel pre senzory - aktory, 8047002, piny: 12, 5.0 m, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
pripojovací kábel pre senzory - aktory
Strana pripojenia A

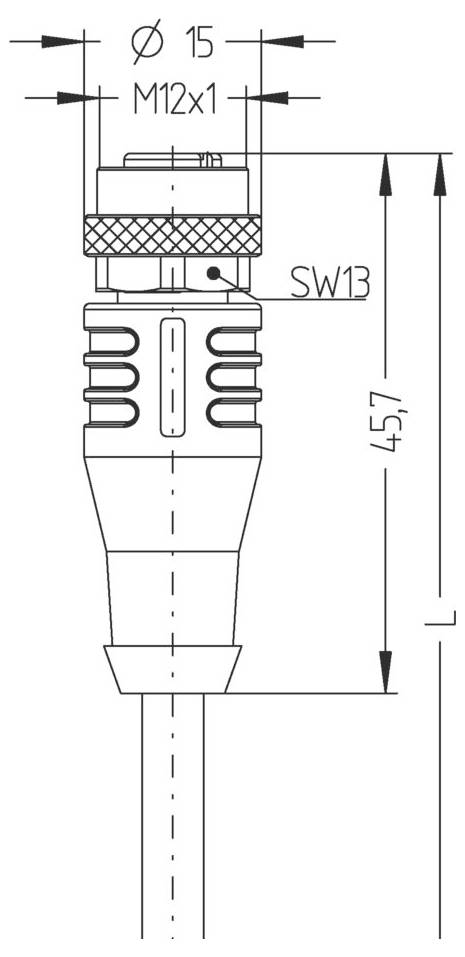

zásuvka M12, rovná
Strana pripojenia B
kábel, otvorený koniec
Počet pólov
12
Dĺžka kábla
5.0 m
Datasheety: (PDF)
2 Ks
Počet
Celkom (55,99 € / kus)
55,99 €
s DPH
Už len 2 Ks skladom!
Technické parametre
- Menovité napätie: 30V
- Izolačný odpor: ≥10⁸ Ω
- Materiál tesnenia (puzdro): FPM/FKM
- Materiál tela rukoväte: Plast, TPU, BK
- Materiál kontaktov: Kov, CuZn, pozlátený
- Materiál nosiča kontaktov: Plast, TPU, BK
- Mechanická životnosť:> 100 párovacích cyklov
- Normy: IEC 61076-2-101
- Priradenie pinov: 1 BN, 2 BU, 3 WH, 4 GN, 5 PK, 6 YE, 7 BK, 8 GY, 9 RD, 10 VT, 11 GYPK, 12 RDBU
- Počet pólov: 12
- Stupeň krytia (namontovaný): IP65, IP67, IP68
- Konektor: Samica, priamy, M12
- Prúdová zaťažiteľnosť na pin (pri 40 °C): 1,5 A
- Teplota okolia: -30°C...+90°C
- Stupeň znečistenia: 3
- Farby vodičov: BN, BU, WH, GN, PK, YE, BK, GY, RD, VT, GYPK, RDBU
- Prierez jadra: 12 x 0,14 mm²
- Vonkajší priemer puzdra: 6,00 mm
- Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
- Polomer ohybu (pri pohybe): 12 x Ø rúry
- Polomer ohybu (pevný): 5 x Ø rúry
- Bez halogénov: Áno
- Kvalita kábla: S370, PUR, UL
- Konštrukcia lanka: 18 x 0,10 mm
- Farba náteru: BK, podobná RAL9005
- Materiál izolácie drôtu: PP
- Materiál plášťa kábla: PUR
- Menovité napätie kábla: ≤300 V
- Spotreba ťažnej reťaze: ≥2 milióny cyklov
- Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
- Teplotný rozsah (pri pohybe): -30°C...+90°C
- Teplotný rozsah (pevný): -40°C...+90°C
- Torzné napätie: +/-180°/m, ≥ 0,5 milióna cyklov
- Kódovanie: A
- Kontaktný odpor: 5 mΩ
- Koncové ukončenie: Otvorený koniec kábla
- Materiál krytu: Kov, CuZn, poniklovaný
- Tienenie: Áno
- Typ
AL-WAKS12-5/S370
- Kategória výrobku
pripojovací kábel pre senzory - aktory
- Strana pripojenia A
zásuvka M12, rovná
- Strana pripojenia B
kábel, otvorený koniec
- Počet pólov
12
- Dĺžka kábla
5.0 m
- Menovité napätie
30 V
- Menovitý prúd
1.5 A
- Menovitý prúd - filter
1.5 A
- Kódovanie
typ A
- Materiál kontaktu
CuZn
- Číslo výrobcu
8047002
- Obsah
1 ks
Na stiahnutie
Datasheet
Datasheet 3553431 Escha AL-WAKS12-5/S370 pripojovací kábel pre senzory - aktory, 8047002, piny: 12, 5.0 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3553431 Escha AL-WAKS12-5/S370 pripojovací kábel pre senzory - aktory, 8047002, piny: 12, 5.0 m, 1 ks
Popis
Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus). Veľmi dobré EMC vlastnosti v tienenom prevedení.
