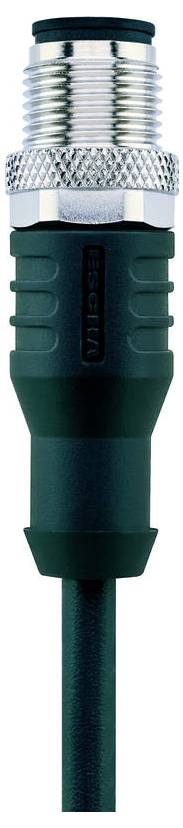

Escha AL-WAS8-5/S370 pripojovací kábel pre senzory - aktory, 8046910, piny: 8, 5.0 m, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
pripojovací kábel pre senzory - aktory
Strana pripojenia A
zástrčka M12, rovná
Strana pripojenia B
kábel, otvorený koniec
Počet pólov
8
Dĺžka kábla
5.0 m
Datasheety: (PDF)
4 Ks
Počet
Celkom (34,99 € / kus)
34,99 €
s DPH
Už len 4 Ks skladom!
Technické parametre
- Menovité napätie: 30V
- Izolačný odpor: ≥10⁸ Ω
- Materiál tela rukoväte: Plast, TPU, BK
- Materiál kontaktov: Kov, CuZn, pozlátený
- Materiál nosiča kontaktov: Plast, TPU, BK
- Mechanická životnosť:> 100 párovacích cyklov
- Normy: IEC 61076-2-101
- Priradenie kolíkov: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
- Počet pólov: 8
- Stupeň krytia (namontovaný): IP65, IP67, IP68

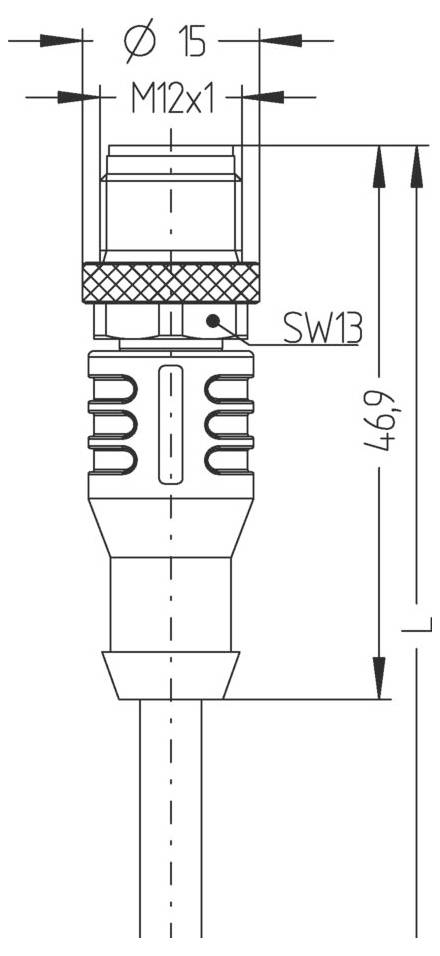

- Konektor: Zástrčka, priama, M12
- Prúdová zaťažiteľnosť na pin (pri 40 °C): 2,0 A
- Teplota okolia: -30°C...+90°C
- Stupeň znečistenia: 3
- Farby jadra: WH, BN, GN, YE, GY, PK, BU, RD
- Prierez jadra: 8 x 0,25 mm²
- Vonkajší priemer puzdra: 5,90 mm
- Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
- Polomer ohybu (pohyb): 10 x Ø rúry
- Polomer ohybu (pevný): 5 x Ø rúry
- Bez halogénov: Áno
- Kvalita kábla: S370, PUR, UL
- Konštrukcia lanka: 32 x 0,10 mm
- Farba náteru: BK, podobná RAL9005
- Materiál izolácie drôtu: PP
- Materiál plášťa kábla: PUR
- Menovité napätie kábla: ≤300 V
- Spotreba ťažnej reťaze: ≥2 milióny cyklov
- Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
- Teplotný rozsah (pri pohybe): -30°C...+90°C
- Teplotný rozsah (pevný): -40°C...+90°C
- Torzné napätie: +/-180°/m, ≥ 0,5 milióna cyklov
- Kódovanie: A
- Kontaktný odpor: 5 mΩ
- Koncové ukončenie: Otvorený koniec kábla
- Materiál krytu: Kov, CuZn, poniklovaný
- Typ
AL-WAS8-5/S370
- Kategória výrobku
pripojovací kábel pre senzory - aktory
- Strana pripojenia A
zástrčka M12, rovná
- Strana pripojenia B
kábel, otvorený koniec
- Počet pólov
8
- Dĺžka kábla
5.0 m
- Menovité napätie
30 V
- Menovitý prúd
2.0 A
- Menovitý prúd - filter
2 A
- Kódovanie
typ A
- Materiál kontaktu
CuZn
- Číslo výrobcu
8046910
- Obsah
1 ks
Na stiahnutie
Datasheet
Datasheet 3553426 Escha AL-WAS8-5/S370 pripojovací kábel pre senzory - aktory, 8046910, piny: 8, 5.0 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3553426 Escha AL-WAS8-5/S370 pripojovací kábel pre senzory - aktory, 8046910, piny: 8, 5.0 m, 1 ks
Popis
Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).
