Escha AL-WWAK4P2-5/S370 pripojovací kábel pre senzory - aktory, 8045238, piny: 4, 5.0 m, 1 ks

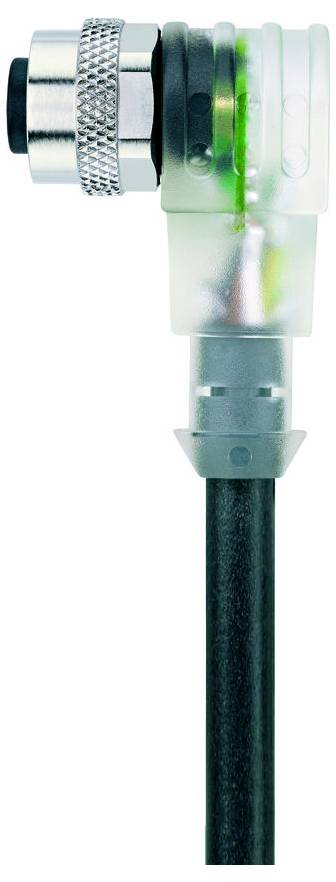

Detailný záber priemyselného konektora s priesvitným lakťom a kovovým viečkom, pripojený k čiernemu káblu.

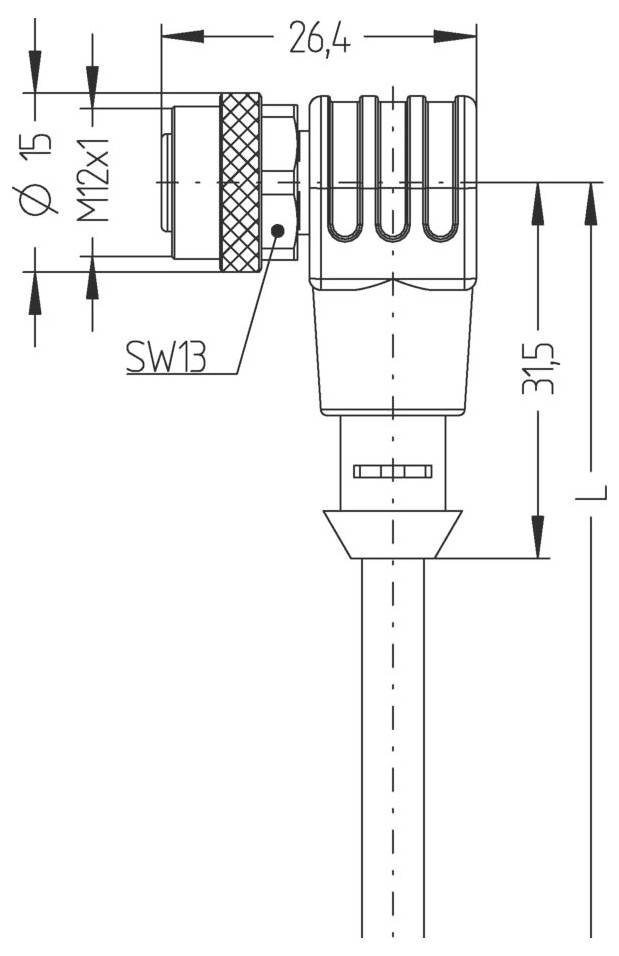

Technický výkres elektrického konektora s rozmermi: priemer 15 mm, závit M12 x 1, šírka 26,4 mm, dĺžka 315 mm.

Diagram znázorňujúci štyri očíslované kruhy usporiadané v kruhovom vzore so šípkou smerujúcou nadol.

1/3

Kategória výrobku

pripojovací kábel pre senzory - aktory

Strana pripojenia A

zásuvka M12, zahnutá

Strana pripojenia B

kábel, otvorený koniec

Počet pólov

Dĺžka kábla

5.0 m

Datasheety: (PDF)

Doručenie: Po 7. 9.

4 Ks

Počet

Celkom (28,99 € / kus)

28,99 €

s DPH

Už len 4 Ks skladom!

Nahlásiť právny incident

Technické parametre

Menovité napätie: 30V
Izolačný odpor: ≥108 Ω
Materiál tesnenia (puzdro): FPM/FKM
Materiál tela rukoväte: Plast, TPU, priehľadný
Materiál kontaktov: Kov, CuZn, pozlátený
Materiál nosiča kontaktov: Plast, TPU, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Priradenie pinov: 1 BN, 2 WH, 3 BU, 4 BK
Počet pólov: 4
Stupeň krytia (namontovaný): IP65, IP67, IP68
Konektor: Zásuvka, uhlová, M12, s LED diódou
Prúdová zaťažiteľnosť na pin (pri 40 °C): 4,0 A
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Farby vodičov: BN, WH, BU, BK
Prierez jadra: 4 x 0,34 mm²
Vonkajší priemer puzdra: 4,70 mm
Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
Polomer ohybu (pohyb): 10 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S370, PUR, UL
Konštrukcia lanka: 42 x 0,10 mm
Farba náteru: BK, podobná RAL9005
Materiál izolácie drôtu: PP
Materiál plášťa kábla: PUR
Menovité napätie kábla: ≤300 V
Spotreba ťažnej reťaze: 5 miliónov cyklov
Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
Teplotný rozsah (pri pohybe): -30°C...+90°C
Teplotný rozsah (pevný): -40°C...+90°C
Torzné napätie: +/-360°/m, ≥ 2 milióny cyklov
Kódovanie: A
Kontaktný odpor: 5 mΩ
Koncové ukončenie: Otvorený koniec kábla
Materiál krytu: Kov, CuZn, poniklovaný
Logika obvodu: Pnp
Indikátor prevádzkového napätia: LED GN
Indikátor stavu prepínania: ŽIARNY LED

Typ: AL-WWAK4P2-5/S370

Kategória výrobku: pripojovací kábel pre senzory - aktory

Strana pripojenia A: zásuvka M12, zahnutá

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 4

Dĺžka kábla: 5.0 m

Menovité napätie: 30 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Kódovanie: typ A

Materiál kontaktu: CuZn

Číslo výrobcu: 8045238

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553414 Escha AL-WWAK4P2-5/S370 pripojovací kábel pre senzory - aktory, 8045238, piny: 4, 5.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553414 Escha AL-WWAK4P2-5/S370 pripojovací kábel pre senzory - aktory, 8045238, piny: 4, 5.0 m, 1 ks

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).

Tento text bol preložený strojovo.
