Escha AL-WWAS4.5-5/S370 pripojovací kábel pre senzory - aktory, 8043833, piny: 5, 5.0 m, 1 ks

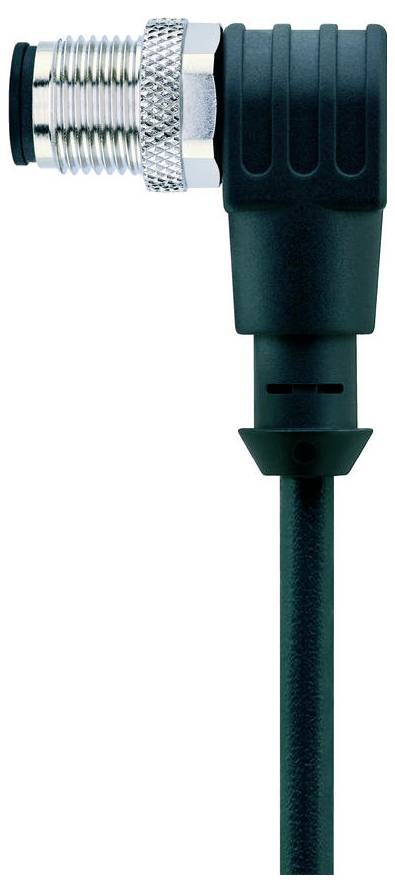

Konektor M12 v pravom uhle s čiernym káblom, používaný pre priemyselné senzorové pripojenia, s kovovými závitmi pre bezpečné uchytenie.

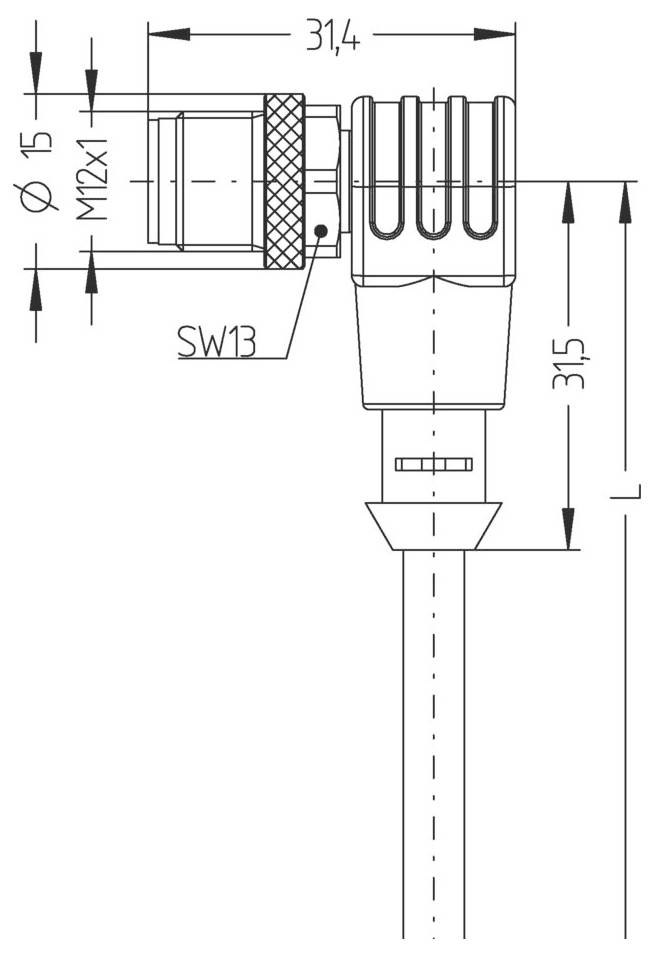

Technický výkres konektora s podrobnými rozmermi; priemer 15 mm, závit M12x1, SW13 poznačené, celková dĺžka 31,5 mm.

Diagram znázorňujúci sekvenčný systém číslovania v kruhovom rozložení s číslami 1 až 5, ktorý naznačuje smer toku v smere hodinových ručičiek.

1/3

Kategória výrobku

pripojovací kábel pre senzory - aktory

Strana pripojenia A

zástrčka M12, zahnutá

Strana pripojenia B

kábel, otvorený koniec

Počet pólov

Dĺžka kábla

5.0 m

Datasheety: (PDF)

Doručenie: Št 23. 7.

9 Ks

Počet

Celkom (27,99 € / kus)

27,99 €

s DPH

Už len 9 Ks skladom!

Nahlásiť právny incident

Technické parametre

Menovité napätie: 60 V
Izolačný odpor: ≥108 Ω
Materiál tela rukoväte: Plast, TPU, BK
Materiál kontaktov: Kov, CuSn, pozlátený
Materiál nosiča kontaktov: Plast, TPU, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Priradenie pinov: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
Počet pólov: 5
Stupeň krytia (namontovaný): IP65, IP67, IP68
Konektor: Uhlová zástrčka, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C): 4,0 A
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Farby vodičov: BN, WH, BU, BK, GY
Prierez jadra: 5 x 0,34 mm²
Vonkajší priemer puzdra: 5,20 mm
Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
Polomer ohybu (pohyb): 10 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S370, PUR, UL
Konštrukcia lanka: 42 x 0,10 mm
Farba náteru: BK, podobná RAL9005
Materiál izolácie drôtu: PP
Materiál plášťa kábla: PUR
Menovité napätie kábla: ≤300 V
Spotreba ťažnej reťaze: 3 milióny cyklov
Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
Teplotný rozsah (pri pohybe): -30°C...+90°C
Teplotný rozsah (pevný): -40°C...+90°C
Torzia: +/-180°/m,< 1 milión cyklov
Kódovanie: A
Kontaktný odpor: 5 mΩ
Koncové ukončenie: Otvorený koniec kábla
Materiál krytu: Kov, CuZn, poniklovaný

Typ: AL-WWAS4.5-5/S370

Kategória výrobku: pripojovací kábel pre senzory - aktory

Strana pripojenia A: zástrčka M12, zahnutá

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 5

Dĺžka kábla: 5.0 m

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Kódovanie: typ A

Materiál kontaktu: CuSn pozlátené

Číslo výrobcu: 8043833

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553493 Escha AL-WWAS4.5-5/S370 pripojovací kábel pre senzory - aktory, 8043833, piny: 5, 5.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553493 Escha AL-WWAS4.5-5/S370 pripojovací kábel pre senzory - aktory, 8043833, piny: 5, 5.0 m, 1 ks

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).
